Приора как работает датчик температуры охлаждающей жидкости и его замена

Обнаружили проблему с показаниями температуры на приборной панели? Проверьте датчик температуры охлаждающей жидкости – он часто становится причиной ложных сигналов или отключения системы охлаждения. Зачастую достаточно замены, чтобы восстановить правильную работу системы и избежать перегрева мотора.

Для начала стоит найти датчик, который обычно расположен в головке блока цилиндров или на радиаторной шине. Он представляет собой небольшое устройство с разъемом, подключенным к электросхеме. Обратите внимание: неправильное подключение или окисление контактов могут влиять на его работу не только напрямую, но и через бортовую электронику.

Понимание тонкостей работы датчика поможет вам определить, когда именно его стоит менять. В большинстве случаев при неисправности он передает неправильные значения, вызывая ложные срабатывания систем охлаждения или появления ошибок в бортовом компьютере. Знание этого поможет экономить время на диагностику и избегать лишних затрат.

Принцип работы датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости (ДТОЖ) измеряет температуру антифриза в системе охлаждения двигателя. Он обеспечивает точные данные для управления работой двигателя и системы отопления. ДТОЖ обычно устанавливается в блоке цилиндров или в радиаторе.

Работа датчика основана на изменении электрического сопротивления или напряжения в зависимости от температуры. Наиболее распространены два типа: термисторы и резистивные датчики. Термисторы изменяют свое сопротивление при изменении температуры, что позволяет контролировать температуру с высокой точностью.

Когда температура охлаждающей жидкости повышается, сопротивление термистора уменьшается, что приводит к изменению выходного сигнала. Этот сигнал передается в блок управления двигателем (ECU), который использует его для регулировки работы системы впрыска и зажигания. Таким образом, ДТОЖ помогает поддерживать оптимальные условия работы двигателя.

При неисправности датчика могут возникнуть проблемы с запуском двигателя, перегревом или неправильной работой системы отопления. Регулярная проверка и замена ДТОЖ при необходимости обеспечивают надежную работу автомобиля и предотвращают серьезные поломки.

Структура и компоненты датчика

Корпус датчика выполнен из прочного материала, устойчивого к воздействию высоких температур и химических веществ. Он защищает внутренние компоненты от механических повреждений и коррозии. Важно, чтобы корпус был герметичным, чтобы предотвратить попадание влаги и грязи.

Клеммы подключения обеспечивают надежный контакт с проводкой автомобиля. Они должны быть хорошо изолированы, чтобы избежать короткого замыкания. При замене датчика стоит обратить внимание на состояние клемм и при необходимости очистить их от окислов.

Некоторые модели датчиков могут иметь дополнительные элементы, такие как встроенные резисторы или защитные экраны, которые улучшают точность измерений и защищают от электромагнитных помех. При выборе нового датчика стоит учитывать совместимость с вашим автомобилем и его технические характеристики.

Регулярная проверка состояния датчика и его компонентов поможет избежать проблем с перегревом двигателя и обеспечит стабильную работу системы охлаждения. Замена датчика при первых признаках неисправности – это залог надежности вашего автомобиля.

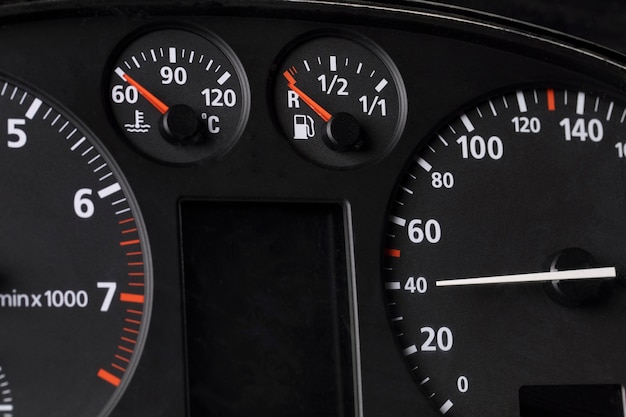

Как датчик измеряет температуру

Датчик температуры охлаждающей жидкости (ДТОЖ) на Приоре обычно использует термистор, то есть резистор, сопротивление которого изменяется зависимо от температуры. Чем выше температура охлаждающей жидкости, тем ниже становится сопротивление термистора, и наоборот.

Электронный блок управления (ЭБУ) подаёт на датчик опорное напряжение, например, 5 вольт. Затем, измеряя падение напряжения на термисторе, ЭБУ определяет его сопротивление. Эта информация преобразуется в значение температуры, отображаемое на приборной панели и используемое для управления системой впрыска, зажигания и вентилятором охлаждения.

Для проверки работоспособности датчика используйте мультиметр. Снимите разъём с датчика и измерьте сопротивление между его контактами при разной температуре охлаждающей жидкости. Сравните полученные значения с таблицей соответствия сопротивления температуре, которая обычно указывается в технической документации на автомобиль или в интернете. Например:

• При 20°C сопротивление должно составлять около 2500-3000 Ом
• При 80°C – около 300-400 Ом

Если сопротивление не соответствует указанным значениям или показывает обрыв (бесконечность) или короткое замыкание (стремится к нулю), датчик неисправен и требует замены. Обратите внимание, что эти значения могут незначительно отличаться в зависимости от конкретной модели датчика, поэтому консультация с надежным техническим ресурсом вашего автомобиля всегда полезна.

Влияние температуры на работу двигателя

Температура охлаждающей жидкости напрямую влияет на эффективность работы двигателя. Оптимальный температурный режим обеспечивает правильное сгорание топлива и минимизирует износ деталей. При низкой температуре двигатель не прогревается должным образом, что приводит к увеличению расхода топлива и повышенному образованию вредных выбросов.

При слишком высокой температуре охлаждающей жидкости возможны перегрев и повреждение двигателя. Это может вызвать деформацию головки блока цилиндров и повреждение прокладок. Регулярная проверка состояния датчика температуры охлаждающей жидкости поможет избежать этих проблем. Если датчик показывает аномальные значения, его следует заменить как можно скорее.

Поддержание температуры в пределах 90-100 градусов Цельсия оптимально для большинства двигателей. Это позволяет обеспечить максимальную производительность и долговечность. Использование качественного антифриза и регулярная замена охлаждающей жидкости также способствуют поддержанию нужной температуры.

Следите за показаниями приборов на панели, чтобы вовремя реагировать на изменения. Если температура начинает резко подниматься, остановите двигатель и проверьте систему охлаждения. Это поможет предотвратить серьезные поломки и дорогостоящий ремонт.

Сигналы, передаваемые датчиком в ЭБУ

Датчик температуры охлаждающей жидкости (ТОЖ) передает в электронный блок управления (ЭБУ) информацию о текущей температуре жидкости. Этот сигнал формируется на основе изменения сопротивления термосопротивления, встроенного в датчик. При повышении температуры сопротивление уменьшается, что позволяет ЭБУ точно оценить состояние системы охлаждения.

ЭБУ использует полученные данные для регулирования работы двигателя. Например, при высокой температуре охлаждающей жидкости система может увеличить обороты вентилятора радиатора или изменить параметры впрыска топлива. Это помогает предотвратить перегрев и обеспечивает оптимальную работу двигателя.

Сигналы от датчика также могут влиять на работу системы отопления салона. Если температура жидкости низкая, ЭБУ может задержать включение отопителя, чтобы избежать подачи холодного воздуха в салон. Таким образом, датчик играет ключевую роль в поддержании комфорта и безопасности во время эксплуатации автомобиля.

При замене датчика важно убедиться, что новый элемент соответствует спецификациям производителя. Неправильный датчик может передавать некорректные данные, что приведет к сбоям в работе двигателя и системы охлаждения. Рекомендуется проверять соединения и состояние проводки, чтобы избежать проблем в будущем.

Процесс замены датчика температуры охлаждающей жидкости

Для замены датчика температуры охлаждающей жидкости вам понадобятся: новый датчик, ключ на 19, тряпка и, возможно, небольшой контейнер для сбора жидкости.

Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем найдите датчик, который обычно расположен на блоке цилиндров или в районе термостата. Снимите разъем с датчика, аккуратно потянув за него.

Используйте ключ на 19, чтобы открутить старый датчик. Будьте осторожны, чтобы не повредить резьбу. Если датчик застрял, аккуратно постучите по нему, чтобы ослабить. После этого удалите его.

Перед установкой нового датчика проверьте резьбу и нанесите немного герметика на резьбу для предотвращения утечек. Вкрутите новый датчик, затяните его ключом, но не переусердствуйте, чтобы не повредить.

Подключите разъем к новому датчику. Убедитесь, что он надежно зафиксирован. Затем подключите аккумулятор и запустите двигатель. Проверьте, работает ли датчик, наблюдая за показаниями на приборной панели.

Если все в порядке, уберите инструменты и проверьте уровень охлаждающей жидкости. При необходимости долейте. Замена завершена!

Необходимые инструменты и материалы

Для замены датчика температуры охлаждающей жидкости приступайте с подготовкой набора инструментов и материалов. Большинство работ потребует кусачек или отвертки с плоским наконечником, а также торцевых ключей или головок, подходящих под размер креплений датчика.

Особенно понадобится гаечный ключ на 10 мм или набор комбинированных гаечных ключей, чтобы открутить крепления датчика и снятие патрубков.

Обязательно подготовьте новую прокладку или герметик для плотного уплотнения при установке нового датчика. Также пригодится изолента или термостойкий изолирующий материал, чтобы защитить соединения от коротких замыканий.

В качестве дополнительных материалов и инструментов стоит запастись освещением или фонариком для комфортного осмотра и работы в труднодоступных местах. Не забудьте средства для очистки соединений и рук – это ускорит процесс и облегчит установку.

Пошаговая инструкция по замене

Отогните зеркало и снимите пластиковый кожух, чтобы получить доступ к датчику температуры охлаждающей жидкости. Используйте отвертку или ключ, чтобы открутить крепежные элементы кожуха, аккуратно освободив его.

Найдите датчик, расположенный на блоке охлаждения, обычно он вставлен в радиаторную трубку или рядом с расширительным бачком. Подготовьте емкость или тряпку, чтобы поймать остатки охлаждающей жидкости при демонтаже.

Отвинтите разъем электропитания, осторожно отсоединив его от датчика. Используйте плоскогубцы или отвертку, если он зажмурился или зафиксирован плотно. После этого открутите крепежный болт или гайку, удерживающую датчик на месте, и аккуратно извлеките его.

Очистите место монтажа от остатков старой термопасты или грязи. Вставьте новый датчик в посадочное отверстие, закрепите его болтом или гайкой, аккуратно затянув без чрезмерного усилия.

Подсоедините электропроводку к новому датчику, зафиксировав разъем до щелчка. Проверьте, чтобы соединение было плотным, и кабель не мешал работе двигателя или движущимся частям.

Установите на место пластиковый кожух, закрепив его фиксирующими элементами. Постепенно отрегулируйте положение зеркала и убедитесь, что ничего не мешает монтажу.

Залейте охлаждающую жидкость при необходимости через расширительный бачок, удостоверившись, что нет утечек. Завершите проверку, запустив двигатель и наблюдая за показаниями датчика и уровнями жидкости.

Типичные ошибки при замене датчика

Не затягивайте датчик чрезмерно. Чрезмерное усилие может повредить резьбу в корпусе двигателя или сам датчик. Используйте динамометрический ключ и уточните рекомендованный момент затяжки в технической документации к вашей модели Приоры.

Не используйте старый уплотнитель или не устанавливайте его вовсе. Это гарантированно приведет к утечкам охлаждающей жидкости. Всегда заменяйте уплотнительное кольцо или прокладку при установке нового датчика.

Пренебрегайте очисткой посадочного места. Грязь и коррозия могут нарушить контакт датчика с корпусом двигателя, что сказывается на точности показаний. Очистите резьбу и прилегающие поверхности перед установкой.

Используете неподходящий инструмент. Попытка открутить датчик обычным гаечным ключом может привести к повреждению граней. Используйте накидной ключ или торцевую головку подходящего размера.

Ошибаетесь при подключении разъема. Убедитесь, что разъем датчика надежно защелкнулся. Плохой контакт приведет к неверным показаниям или отсутствию сигнала.

Не стравите давление в системе охлаждения перед заменой. Откручивание датчика под давлением приведет к выбросу горячей охлаждающей жидкости. Дождитесь остывания двигателя.

Не отключайте аккумулятор перед началом работ. Это поможет избежать короткого замыкания при случайном контакте инструмента с электрическими компонентами.

Предполагаете, что новый датчик сразу исправен. Проверьте сопротивление нового датчика мультиметром, чтобы убедиться в его функциональности, сравнив показания с данными в технической документации.

Забываете долить охлаждающую жидкость после замены. Проверьте уровень охлаждающей жидкости и долейте ее до необходимого уровня, чтобы избежать перегрева двигателя.

Ошибка	Последствия	Предотвращение
Чрезмерная затяжка	Повреждение датчика/резьбы	Используйте динамометрический ключ
Старый уплотнитель	Утечка ОЖ	Всегда заменяйте уплотнитель
Грязное посадочное место	Неточные показания	Очистите резьбу и поверхность

Проверка работоспособности нового датчика

Подключите новый датчик температуры охлаждающей жидкости к разъему. Убедитесь, что соединение надежное и не имеет коррозии.

Запустите двигатель и дайте ему поработать несколько минут. Наблюдайте за показаниями на приборной панели. Температура должна постепенно повышаться и достигать рабочей отметки.

Если показания не изменяются, проверьте проводку и разъемы на наличие повреждений. Используйте мультиметр для измерения сопротивления датчика. При нормальных условиях сопротивление должно изменяться в зависимости от температуры.

Для более точной проверки можно использовать диагностический сканер. Подключите его к OBD-II разъему и проверьте данные о температуре охлаждающей жидкости. Сравните их с показаниями на приборной панели.

Если все тесты пройдены успешно, новый датчик работает корректно. В противном случае, возможно, потребуется его замена или дальнейшая диагностика системы охлаждения.
