Обеспечьте стабильную работу вашего автомобиля, тщательно следя за состоянием приборной панели. В этой статье вы найдете подробные советы по выбору, обслуживанию и замене компонентов панели приборов ВАЗ 2109. Мы разберем, какие элементы обладают наибольшей важностью для водителя и как правильно интерпретировать сигналы системы.
Понимание устройства приборной панели помогает избегать неожиданных поломок и повышает безопасность на дороге. В первую очередь, рассмотрим основные показатели и датчики, их функции и места расположения, чтобы вы могли быстро ориентироваться в конструкции и знать, на что обращать внимание при техническом обслуживании или ремонте.
Вы узнаете, как правильно заменить шкалы, стрелочные датчики и электронные модули, а также получите советы по оптимизации работы системы отображения информации. Это позволит вам самостоятельно решать даже более сложные задачи без необходимости обращения к специалистам.

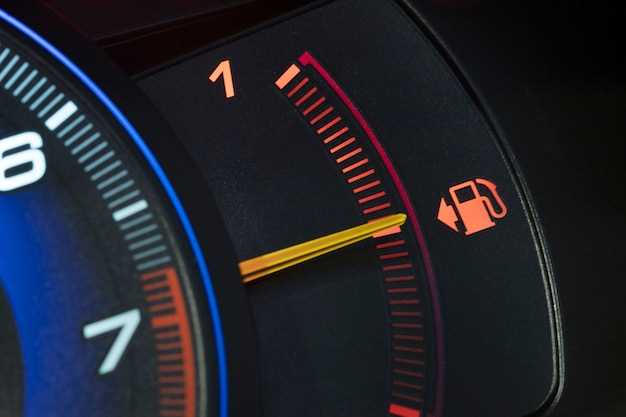

Обзор конструкции и функций приборной панели ВАЗ 2109
Приборная панель ВАЗ 2109 представляет собой функциональный элемент, обеспечивающий водителя необходимой информацией о состоянии автомобиля. Она включает в себя несколько ключевых компонентов, каждый из которых выполняет свою роль.
Центральное место занимает спидометр, который отображает текущую скорость движения. Он имеет шкалу, позволяющую быстро ориентироваться в скорости. Рядом расположены тахометр и индикаторы уровня топлива и температуры охлаждающей жидкости. Тахометр помогает контролировать обороты двигателя, что важно для предотвращения его перегрева.
На панели также находятся индикаторы предупреждения, такие как сигналы о низком уровне масла, неисправностях системы зарядки и тормозной системе. Эти индикаторы позволяют водителю своевременно реагировать на возможные проблемы.
Кнопки управления освещением и стеклоочистителями удобно расположены на панели, что обеспечивает легкий доступ во время движения. Это позволяет сосредоточиться на дороге, не отвлекаясь на поиск необходимых функций.
Конструкция панели выполнена из прочных материалов, что обеспечивает долговечность и устойчивость к механическим повреждениям. Удобное расположение всех элементов способствует быстрому восприятию информации и повышает безопасность вождения.
Регулярная проверка состояния приборной панели, включая работоспособность индикаторов и целостность шкал, поможет избежать неприятных ситуаций на дороге. Замена лампочек и устранение неисправностей должны проводиться своевременно для поддержания функциональности панели.
Основные компоненты панели: спидометр, тахометр, индикаторы
Спидометр ВАЗ 2109 отображает текущую скорость автомобиля. Он работает на основе механического или электронного принципа, в зависимости от года выпуска. Регулярно проверяйте его точность, особенно если заметили несоответствие с показаниями GPS. Если спидометр не работает, проверьте соединения и исправность датчика скорости.
Тахометр показывает обороты двигателя в минуту. Он помогает контролировать работу мотора и избегать перегрева. Оптимальные обороты для большинства двигателей находятся в диапазоне 2000-3000 об/мин. Если тахометр не реагирует, проверьте проводку и датчик, который может быть поврежден или загрязнен.
Индикаторы на панели информируют о состоянии автомобиля. К ним относятся лампы предупреждения, такие как индикатор масла, зарядки аккумулятора и тормозной системы. Обратите внимание на любые загорающиеся индикаторы. Если лампа масла горит, это может указывать на низкий уровень масла или проблемы с давлением. Индикатор зарядки сигнализирует о неисправности генератора или аккумулятора. Регулярно проверяйте состояние всех индикаторов и при необходимости заменяйте перегоревшие лампы.
Поддерживайте приборную панель в чистоте и исправности. Это не только улучшит видимость, но и поможет избежать неожиданных проблем во время поездки. Регулярные проверки и замены компонентов панели обеспечат надежную работу вашего автомобиля.

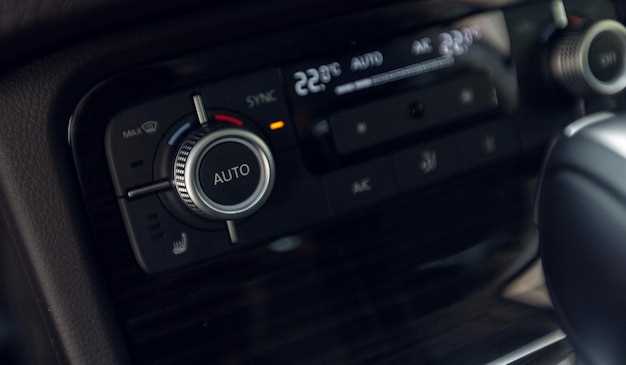

Типы датчиков и их расположение для контроля состояния автомобиля
Проверьте датчик температуры охлаждающей жидкости (ДТОЖ) на термостате или головке блока цилиндров. Он напрямую влияет на работу двигателя, сообщая блоку управления о температуре антифриза для оптимизации топливной смеси.
Датчик положения дроссельной заслонки (ДПДЗ) обычно крепится на корпусе дроссельной заслонки. Регулируйте подачу топлива благодаря его исправной работе, так как он сообщает ЭБУ об угле открытия дросселя.
Датчик массового расхода воздуха (ДМРВ) находится после воздушного фильтра. Он измеряет количество воздуха, поступающего в двигатель. Следите за его чистотой, так как загрязнение ведет к неправильной работе мотора и увеличению расхода топлива.
Датчик кислорода (лямбда-зонд) располагается в выпускном коллекторе или катализаторе. Проверяйте его показания на предмет правильной смеси воздуха и топлива, и, как следствие, снижения выбросов и расхода топлива. Замена необходима при появлении ошибок или увеличении расхода.
Датчик давления масла может быть встроен рядом с масляным фильтром. Он подает сигнал о давлении масла в системе смазки. Своевременная замена предотвратит серьезные повреждения двигателя при падении давления.
Датчик детонации крепится на блоке цилиндров. Он обнаруживает детонацию в цилиндрах. Следите за его состоянием, так как детонация разрушает двигатель.
Датчик скорости автомобиля (ДСА) располагается на коробке переключения передач (КПП). Он передает информацию о скорости движения на спидометр и ЭБУ. Проверяйте его состояние при неисправности спидометра.
Датчики износа тормозных колодок (при наличии) интегрированы непосредственно в тормозные колодки. Они сигнализируют о необходимости замены колодок. Не игнорируйте индикатор на приборной панели.
Особенности внутреннего освещения и подсветки панели
В ВАЗ 2109 для подсветки приборной панели применяются лампы накаливания типа А12-1,2 (бесцокольные, 12В, 1,2Вт). Проверьте их состояние первым делом, если заметили мерцание или тусклость. Замена ламп – простейшая операция, не требующая специальных навыков.
Регулируйте яркость подсветки реостатом, расположенным обычно рядом с переключателем света фар. Проверьте его контакты, если яркость не меняется. Окисление контактов – распространенная причина неисправности.
Используйте светодиодные лампы вместо ламп накаливания для более яркой и экономичной подсветки. Выбирайте светодиоды с теплым белым светом, чтобы сохранить оригинальный стиль панели. Убедитесь, что полярность светодиодной лампы соответствует, иначе она не будет светиться.
Подсветка кнопок и переключателей реализована отдельными лампами. Замените их одновременно с лампами панели для обеспечения равномерности освещения. Доступ к лампам кнопок часто требует разбора центральной консоли.
Для улучшения видимости шкал приборов можно установить рассеиватели света. Это особенно актуально, если вы установили более яркие светодиодные лампы. Рассеиватели равномерно распределяют свет.
Проводка к лампам подсветки иногда перетирается или окисляется. Осмотрите провода на предмет повреждений, особенно в местах изгиба. Зачистите контакты и замените поврежденные участки проводки.
Иногда помогает проверка и замена предохранителя, отвечающего за подсветку приборной панели (обычно это предохранитель F6 или F7 в монтажном блоке). Убедитесь, что предохранитель имеет правильный номинал.
| Элемент подсветки | Тип лампы | Расположение |
|---|---|---|
| Шкалы приборов | А12-1,2 | За приборной панелью |
| Кнопки и переключатели | А12-1,2 или аналоги | Внутри корпуса кнопки/переключателя |
| Пепельница | А12-1,2 | Сбоку от пепельницы |
Обзор новых технологий и цифровых элементов на современных моделях
Современные модели автомобилей ВАЗ, включая обновленные версии ВАЗ 2109, оснащены множеством цифровых элементов, которые значительно улучшают пользовательский опыт. Например, цифровые приборные панели заменяют традиционные аналоговые индикаторы, предоставляя более точную информацию о состоянии автомобиля. Эти панели могут отображать данные о скорости, оборотах двигателя и расходе топлива в реальном времени.
Интеграция мультимедийных систем с сенсорными экранами позволяет водителям управлять навигацией, музыкой и связью с помощью простых касаний. Такие системы часто поддерживают Bluetooth и USB, что обеспечивает удобное подключение смартфонов и других устройств.
Современные модели также предлагают системы помощи водителю, такие как адаптивный круиз-контроль и системы предупреждения о выходе из полосы. Эти технологии повышают безопасность и комфорт вождения, позволяя сосредоточиться на дороге.
Не забывайте о системах диагностики, которые автоматически отслеживают состояние автомобиля и предупреждают о необходимости обслуживания. Это позволяет избежать серьезных поломок и продлить срок службы автомобиля.
Внедрение технологий, таких как системы контроля давления в шинах и камеры заднего вида, делает вождение более безопасным и удобным. Эти элементы становятся стандартом на новых моделях, обеспечивая водителям уверенность на дороге.

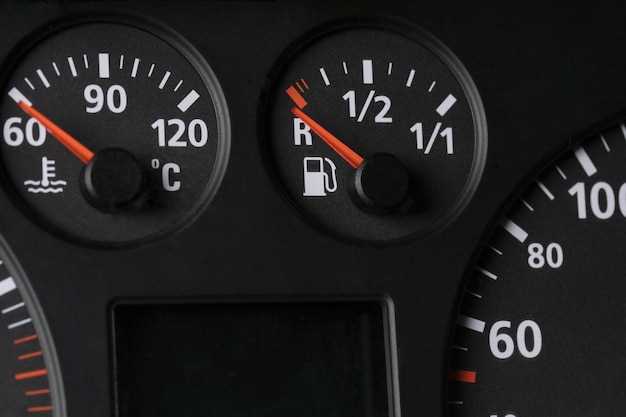

Замена и ремонт приборной панели ВАЗ 2109
Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания. Снимите декоративную накладку панели, открутив крепежные винты под ручками и дефлекторами. Для этого потребуется отвертка и небольшая пластиковая лопатка, чтобы аккуратно отделить панели без повреждений.
Удалите старую приборную панель, освободив её крепежные зажимы. Обратите внимание на подключение проводов: сделайте фотографию или запомните схему клемм для правильной сборки по завершении ремонта. Отсоедините разъемы аккуратно, чтобы не повредить контакты и провода.
Если вы вносите ремонтные работы, замените вышедшие из строя компоненты: лампы подсветки, датчики или блоки подсказок. При необходимости очистите контакты от окислов, используйте контактный спрей или чистящий карандаш.
Для установки новой панели выполните обратную последовательность. Закрепите приборную панель, подключите все разъемы согласно схеме и убедитесь, что все контакты плотно соединены. Перед закручиванием декоративных элементов проверьте работу приборов, включив зажигание.
Если после установки наблюдаете мерцание ламп или неправильное отображение информации, проверьте плотность контактов или повторно засуньте разъемы. В случае неисправности самой панели – замените её на исправную, избегая установки бэушных или поврежденных оригиналов.
Подготовка к снятию и демонтажу панели: инструменты и последовательность действий
Для начала подготовьте набор инструментов: отвёртку Phillips, плоскую отвёртку с тонким лезвием и набор пластиковых инструментов для снятия облицовки. Обеспечьте хорошее освещение и чистое рабочее место, чтобы избежать повреждений панелей.
Отключите аккумулятор, чтобы исключить риск короткого замыкания при работе с электрикой приборной панели. Перед началом работы снимите кожух рулевой колонки и, при необходимости, центральную консоль для свободного доступа к крепежам.
Осмотрите панель и отметьте места креплений. Обычно они расположены по периметру и закреплены винтами или засилинами. Используйте пластиковые инструменты для аккуратного отсоединения клипс и фиксаторов, избегая повреждений пластика.
Осторожно снимите кожухи и крышки, стараясь не применять чрезмерное усилие. Если встретите труднодоступные крепления, используйте плоскую отвёртку или пластиковый инструмент для ликвидации зажимов. При этом следите, чтобы кабели оставались на месте и не повреждалися.
После удаления верхних облицовок и фиксаторов получаете доступ к основным крепежным элементам приборной панели. Перед её снятием отметьте соединения электропроводки, чтобы правильно их восстановить при сборке. При необходимости отключайте разъемы, уделяя внимание защелкам и фиксаторам.
Процесс замены панели и подключение новых элементов
Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем снимите обивку приборной панели, аккуратно открутив все крепления. Используйте отвертку и ключи, чтобы не повредить пластиковые элементы.
После снятия обивки открутите саму панель. Обратите внимание на расположение проводов и разъемов. Запомните или сделайте фото, чтобы правильно подключить новые элементы. Снимите старую панель, аккуратно отсоединив все соединения.
Установите новую панель, следуя обратному порядку. Подключите все разъемы, убедившись, что они надежно зафиксированы. Проверьте, чтобы все элементы, такие как спидометр и тахометр, были правильно установлены и работали.
После установки панели подключите аккумулятор и протестируйте все функции. Убедитесь, что подсветка, указатели и другие элементы работают корректно. Если все в порядке, установите обивку обратно, зафиксировав ее на месте.
При необходимости замените лампочки и другие элементы, которые могут быть повреждены. Это обеспечит надежную работу приборной панели на длительный срок.

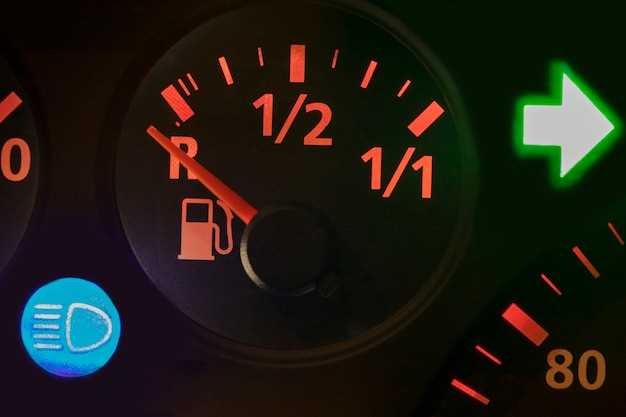

Частые неисправности и порядок их устранения: замена лампочек, пересветы
При возникновении проблем с приборной панелью ВАЗ 2109, первым делом проверьте лампочки. Если индикаторы не светятся, возможно, они перегорели. Для замены выполните следующие шаги:
- Отключите аккумулятор, чтобы избежать короткого замыкания.
- Снимите обшивку панели, аккуратно отщелкивая защелки.
- Найдите перегоревшую лампочку. Обычно они находятся в специальных гнездах.
- Поверните лампочку против часовой стрелки и извлеките ее.
- Установите новую лампочку, поворачивая по часовой стрелке до щелчка.
- Соберите панель обратно и подключите аккумулятор.
Если лампочки работают, но индикаторы все равно не светятся, проверьте предохранители. Найдите блок предохранителей, откройте его и осмотрите каждый предохранитель на наличие повреждений. При необходимости замените перегоревший предохранитель на новый.
Пересветы на приборной панели могут быть вызваны неправильной установкой лампочек или их несовместимостью. Чтобы устранить эту проблему:
- Проверьте, соответствуют ли новые лампочки требованиям автомобиля.
- Убедитесь, что лампочки установлены правильно и надежно закреплены в гнездах.
- Если пересветы продолжаются, проверьте проводку на наличие повреждений или коротких замыканий.
Регулярно проверяйте состояние лампочек и предохранителей, чтобы избежать неожиданных проблем с приборной панелью. Это поможет поддерживать функциональность и безопасность вашего автомобиля.

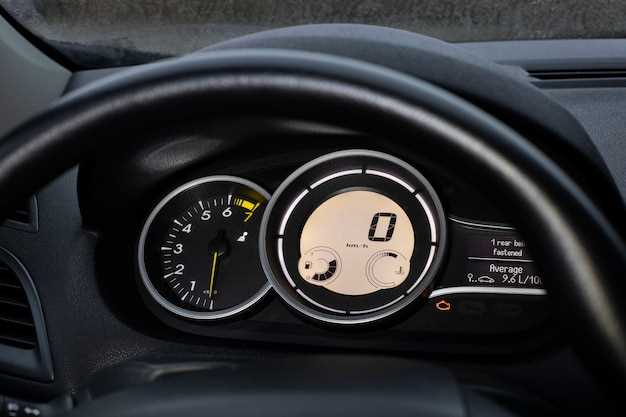

Советы по уходу за приборной панелью и ее профилактике
Регулярно протирайте панель мягкой тканью из микрофибры, чтобы убрать пыль и грязь. Это предотвратит ее накопление и сохранит внешний вид.
Используйте специальные очистители для пластика. Они эффективно удаляют загрязнения и не повреждают поверхность. Избегайте средств, содержащих спирт или абразивные частицы.
Для защиты от выцветания и растрескивания под воздействием солнечных лучей, применяйте полироли для пластика с УФ-защитой. Наносите их согласно инструкции.
Регулярно осматривайте состояние ламп подсветки приборов. Замените перегоревшие лампы вовремя, чтобы обеспечить хорошую видимость показаний в темное время суток.
Проверяйте целостность проводки, идущей к приборной панели. Обнаруженные повреждения изоляции или перетертые провода нужно незамедлительно устранить, чтобы избежать коротких замыканий и неисправностей приборов.
При появлении скрипов или дребезжания в области панели, проверьте надежность креплений. Подтяните ослабленные винты или используйте специальные прокладки для устранения вибрации.
Очищайте вентиляционные отверстия на приборной панели от пыли и мусора. Забитые отверстия ухудшают циркуляцию воздуха и могут привести к перегреву приборов.
Не допускайте попадания жидкостей на приборную панель. Если это произошло, немедленно протрите ее сухой тканью. Некоторые жидкости могут повредить пластик или вызвать коррозию контактов.
При замене приборов или выполнении других работ с электрооборудованием автомобиля, отключайте аккумуляторную батарею. Это обезопасит вас от случайных коротких замыканий и повреждения электроники.
Если вы заметили трещины или другие повреждения на стекле приборной панели, замените его. Поврежденное стекло может ухудшить видимость показаний приборов и снизить безопасность вождения.
Для сохранения внешнего вида панели, используйте солнцезащитный экран на лобовое стекло в жаркую погоду. Это предотвратит перегрев и выцветание пластика.
Периодически проверяйте состояние разъемов и контактов на задней стороне приборной панели. Окисленные контакты могут вызывать сбои в работе приборов. Очистите их специальным спреем для контактов.
- Используйте мягкую щетку, чтобы смахнуть пыль из труднодоступных мест.
- Применяйте восковые полироли для придания глянца панели.
- Не используйте агрессивные растворители для очистки.
