Сначала отключите аккумулятор, чтобы избежать случайного срабатывания подушек безопасности. Это важный шаг, который обеспечит вашу безопасность во время работы. После этого снимите пластиковую обшивку руля, аккуратно поддев её отверткой. Обратите внимание на защелки, чтобы не повредить детали.
Далее, найдите и открутите болты, которые крепят руль к колонке. Используйте подходящий ключ, чтобы избежать повреждения крепежа. После этого аккуратно снимите руль, следя за проводами, которые могут быть подключены к кнопкам управления. Не торопитесь, чтобы не повредить соединения.
При разборке руля полезно делать фотографии на каждом этапе. Это поможет вам собрать всё обратно правильно. Если вы планируете заменить элементы, такие как подушки безопасности или кнопки, убедитесь, что у вас есть все необходимые запчасти под рукой.
После завершения работы проверьте все соединения и убедитесь, что руль установлен правильно. Подключите аккумулятор и протестируйте работу всех функций. Следуя этим шагам, вы сможете успешно разобрать и собрать руль на Mazda CX-5 без лишних проблем.

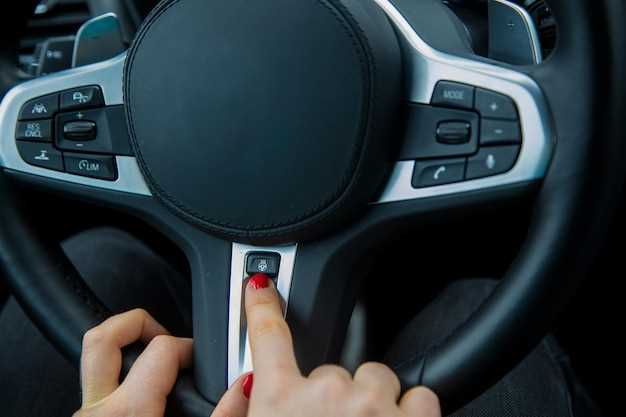

Подготовка к разборке руля
Сначала отключите аккумулятор, чтобы избежать случайного срабатывания подушек безопасности. Это важный шаг для вашей безопасности. Используйте ключ для снятия клеммы, начиная с отрицательной.
Подготовьте необходимые инструменты: крестовая и плоская отвертки, ключи на 10 и 12, а также специальный инструмент для снятия руля, если он у вас есть. Убедитесь, что все инструменты находятся под рукой, чтобы не отвлекаться во время работы.
Очистите рабочую область от лишних предметов. Убедитесь, что у вас достаточно места для маневра и чтобы детали не потерялись. Уберите все, что может помешать процессу.
Запомните или запишите порядок снятия деталей. Это поможет избежать путаницы при сборке. Сделайте фотографии, если необходимо, чтобы иметь визуальную подсказку.
Проверьте наличие повреждений на руле и других компонентах. Если есть трещины или износ, лучше заменить детали заранее, чтобы избежать проблем в будущем.
Наконец, подготовьте место для хранения снятых деталей. Используйте контейнеры или пакеты, чтобы сохранить их в порядке. Это упростит процесс сборки и предотвратит потерю мелких элементов.
| Шаг | Описание |
|---|---|
| 1 | Отключите аккумулятор |
| 2 | Подготовьте инструменты |
| 3 | Очистите рабочую область |
| 4 | Запомните порядок снятия деталей |
| 5 | Проверьте наличие повреждений |
| 6 | Подготовьте место для хранения деталей |
Необходимые инструменты и материалы
Для разборки руля на Mazda CX-5 подготовьте следующие инструменты и материалы:
- Крестовая отвертка – для снятия крепежных элементов.
- Гаечный ключ (размер 10 мм) – для откручивания болтов.
- Торцевой ключ (размер 19 мм) – для работы с центральным болтом руля.
- Плоская отвертка – для поддевания пластиковых накладок.
- Набор для снятия обшивки – поможет избежать повреждений.
- Ткань или мягкая подстилка – для защиты деталей от царапин.
- Силиконовая смазка – для обработки крепежных элементов при сборке.
Также подготовьте рабочее место с хорошим освещением. Убедитесь, что у вас есть доступ к инструкции по ремонту, чтобы следовать шагам разборки. Это поможет избежать ошибок и упростит процесс.
Безопасность при работе с автомобилем
Перед началом работы с автомобилем убедитесь, что он стоит на ровной поверхности и включен стояночный тормоз. Это предотвратит случайное движение автомобиля во время ремонта.
Используйте защитные очки и перчатки. Они защитят ваши глаза и руки от возможных травм при разборке рулевого механизма. Также рекомендуется носить закрытую обувь для защиты ног.
Обязательно отключите аккумулятор перед началом работы. Это предотвратит случайное замыкание и защитит электронику автомобиля.
Работайте в хорошо проветриваемом помещении или на открытом воздухе. Это снизит риск отравления парами и обеспечит комфортные условия для работы.
При использовании инструментов следите за их состоянием. Поврежденные или некачественные инструменты могут привести к травмам. Храните инструменты в порядке, чтобы избежать случайных порезов или ударов.
Если вы не уверены в своих силах, лучше обратиться к специалисту. Безопасность всегда должна быть на первом месте.
Отключение аккумулятора
Перед началом работы с рулем Mazda CX-5 обязательно отключите аккумулятор. Это предотвратит случайное срабатывание электроники и обеспечит вашу безопасность.
Для отключения аккумулятора выполните следующие шаги:
1. Откройте капот и найдите аккумулятор. Обычно он расположен с правой стороны под капотом.
2. Используйте ключ или отвертку, чтобы ослабить гайку на отрицательном (черном) клемме. Сначала отключите отрицательную клемму, чтобы избежать короткого замыкания.
3. Снимите клемму с аккумулятора и отложите ее в сторону, чтобы она не соприкасалась с клеммой.
4. Повторите процесс для положительной (красной) клеммы, если это необходимо для вашей работы.
5. Убедитесь, что клеммы не касаются друг друга и находятся на безопасном расстоянии от аккумулятора.
После завершения работы с рулем подключите аккумулятор в обратном порядке: сначала положительную, затем отрицательную клемму. Убедитесь, что все соединения надежны.
Снятие обшивки руля
Определите тип обшивки руля вашей Mazda CX-5. Она может быть кожаной, тканевой или пластиковой. Это повлияет на используемые инструменты и технику.
Если у вас кожаная обшивка, используйте пластиковые лопатки или старые пластиковые карты, чтобы аккуратно отсоединить её от спиц руля. Начните с нижнего участка, постепенно продвигаясь вверх. Это предотвратит появление царапин на коже.
Для тканевой или пластиковой обшивки часто применяются металлические скобы или клей. В первом случае, аккуратно отогните скобы плоской отверткой, стараясь их не сломать. Во втором — нагрейте участок феном. Нагрев размягчает клей, делая съем более легким.
Осмотрите швы. Если обшивка прошита, вам потребуется распарыватель или очень острый нож, чтобы аккуратно удалить нитки, соединяющие обшивку в районе спиц.
Запомните расположение проводов (если они есть) под обшивкой. Рекомендуем сделать фотографии перед снятием, чтобы потом правильно все подключить.
Снимайте обшивку медленно и равномерно, избегая резких движений, чтобы не повредить конструкцию руля или саму обшивку.
После снятия обшивки, очистите поверхность руля от остатков клея или других загрязнений. Используйте для этого мягкую ткань и растворитель, подходящий для материала руля.
Процесс разборки руля
Начинайте разборку руля Mazda CX-5 с отключения отрицательной клеммы аккумулятора. Это предотвратит случайное срабатывание подушки безопасности и повреждение электрических компонентов. Подождите не менее 3 минут после отключения для полного разряда конденсаторов системы SRS.
Затем, снимите пластиковые заглушки с боковых сторон руля. Обычно, они фиксируются защелками. Аккуратно подденьте их плоской отверткой или специальным инструментом для снятия обшивки. Будьте осторожны, чтобы не поцарапать пластик.
Под заглушками вы обнаружите винты Torx (обычно T30). Открутите их с обеих сторон. Эти винты держат модуль подушки безопасности (airbag). После откручивания винтов, осторожно отсоедините модуль подушки безопасности от руля. Важно: не тяните за провода! Аккуратно снимите разъем подушки безопасности. Обратите внимание на механизм фиксации разъема, чтобы не повредить его. Рекомендуется использовать маленькую плоскую отвертку для освобождения фиксатора.
После снятия модуля подушки безопасности, отсоедините все остальные разъемы, подключенные к рулевому колесу. Это могут быть разъемы кнопок управления мультимедиа, круиз-контроля и сигнала. Обязательно запомните расположение каждого разъема или сделайте фотографии для последующей сборки.
Теперь демонтируйте центральный болт, фиксирующий рулевое колесо на рулевом валу. Используйте головку подходящего размера (обычно 19 мм или 21 мм) и надежный вороток. Может потребоваться значительное усилие. Зафиксируйте положение руля относительно вала метками перед откручиванием. Это позволит избежать проблем с правильной установкой рулевого колеса после сборки. Нанесите метки с помощью маркера прямо на рулевой вал и рулевое колесо.
Осторожно снимите рулевое колесо с рулевого вала. Может понадобиться использовать съемник рулевого колеса, если оно плотно сидит. При использовании съемника, убедитесь, что он правильно установлен и не повреждает рулевое колесо или рулевой вал.
Совет: Перед началом работы подготовьте небольшую емкость для хранения винтов и других мелких деталей. Это поможет избежать их потери и облегчит процесс сборки.
После снятия рулевого колеса вы можете продолжить разборку подрулевых переключателей, если это необходимо. Они крепятся винтами и разъемами. Отметьте положение всех деталей и разъемов перед их демонтажом.
Снятие центральной части руля
Отсоедините отрицательную клемму аккумулятора и подождите не меньше 3 минут. Это обезопасит вас от случайного срабатывания подушки безопасности.
Теперь ищите небольшие отверстия на тыльной стороне руля. Обычно их два, расположенных симметрично. Вставьте в эти отверстия тонкую отвертку или специальный ключ. Аккуратно надавите, чтобы отщелкнуть пружинные фиксаторы подушки безопасности.
Как только фиксаторы освободятся, потяните подушку безопасности на себя. Делайте это аккуратно: подушка соединена с автомобилем проводами.
Отсоедините разъемы проводов подушки безопасности. Запомните их расположение или сфотографируйте, чтобы не перепутать при сборке.
Далее, чтобы снять сигнал, сначала отключите его разъем. Он может быть расположен рядом с разъемом подушки безопасности или немного в стороне. Помните, что некоторые модели Mazda CX-5 могут иметь несколько разъемов.
Теперь перед вами гайка, фиксирующая руль на рулевом валу. Используйте головку правильного размера (чаще всего 21 мм) и удлинитель, чтобы ослабить гайку. Не откручивайте ее полностью!
Оставьте гайку слегка накрученной, чтобы не получить травму лица, когда будете сдергивать руль. Слегка покачайте руль из стороны в сторону, прикладывая умеренное усилие. Он должен сойти с вала.
Как только почувствуете, что руль сдвинулся, открутите гайку полностью и снимите руль. Запомните или пометьте положение руля относительно вала, чтобы установить его обратно правильно.
После снятия руля можно приступать к дальнейшему разбору, например, демонтажу пластиковых накладок или кнопок управления.
Отсоединение проводов и разъемов
Аккуратно отсоединяйте провода и разъемы, чтобы сохранить их целостность. Сначала отсоедините отрицательный провод аккумулятора, это предотвратит случайное короткое замыкание. Потом переходите к рулевой колонке. Часто разъемы имеют фиксаторы; осторожно нажимайте на них, чтобы освободить разъем, прежде чем тянуть. Не тяните за провода, чтобы случайно их не повредить.
Сфотографируйте расположение всех проводов и разъемов перед их отсоединением. Это облегчит обратную сборку. Маркируйте каждый разъем малярным скотчем и ручкой, чтобы точно знать, куда он подключается. Например, подпишите ‘Airbag правый’ или ‘Кнопка громкости’.
Если разъем застрял, попробуйте слегка покачать его из стороны в сторону, одновременно нажимая на фиксатор. Используйте пластиковый инструмент для снятия обшивки или отвертку с плоским наконечником, чтобы аккуратно поддеть разъем, если он не выходит легко. Избегайте использования металлических инструментов, чтобы не повредить контакты.
После отсоединения каждого разъема тщательно осмотрите контакты на предмет коррозии или повреждений. Если обнаружите коррозию, аккуратно очистите контакты специальным чистящим средством для электроники. Заменяйте поврежденные разъемы, при необходимости. Убедитесь, что все контакты чистые и сухие перед повторным подключением.
Не забудьте про разъем подушки безопасности (Airbag). Он обычно имеет желтый цвет и специальный фиксатор. Обращайтесь с этим разъемом с особой осторожностью. Убедитесь, что после отсоединения он лежит в безопасном месте, где его не заденут. Разрядите статическое электричество перед работой с ним, прикоснувшись к заземленной металлической поверхности.
Удаление крепежных элементов
Снимите минусовую клемму с аккумулятора для обеспечения безопасности перед началом любых работ.
Первым делом, открутите винты крепления подушки безопасности руля. Они обычно располагаются сзади рулевого колеса и доступны через небольшие отверстия. Используйте подходящую отвертку – часто это Torx T30. Аккуратно надавите и открутите винт. Повторите для всех винтов, удерживающих подушку безопасности.
После откручивания винтов, осторожно извлеките подушку безопасности. Не тяните за провода! Отсоедините разъемы проводов, идущих к подушке безопасности. Запомните или сфотографируйте расположение каждого разъема для правильной сборки.
Затем открутите центральную гайку, удерживающую рулевое колесо на валу. Вам потребуется головка на 21 мм и, возможно, торцевой ключ с удлинителем. Зафиксируйте рулевое колесо, чтобы не провернулось при откручивании гайки.
Перед полным снятием гайки, слегка ослабьте ее, но не снимайте до конца. Это предотвратит травмы от внезапного соскакивания руля.
Снимите гайку полностью и аккуратно пометьте положение рулевого колеса относительно вала. Это поможет установить его обратно в правильном положении. Маркер или малярный скотч отлично подойдут для этой цели.
Используйте съемник рулевого колеса, чтобы безопасно отсоединить руль от вала. Закрепите съемник болтами в предназначенных для этого отверстиях на руле. Медленно и равномерно закручивайте центральный болт съемника, пока руль не сойдет с вала.
Если съемника нет, попробуйте аккуратно расшатать руль, поочередно надавливая на противоположные стороны. Будьте предельно осторожны, чтобы не повредить рулевую колонку.
Отсоедините все оставшиеся провода и разъемы, идущие к рулевому колесу, например, провода звукового сигнала и кнопок управления мультимедиа. Запомните или сфотографируйте их расположение.
После отключения всех проводов, рулевое колесо можно безопасно снять с вала.
Извлечение руля из колонки
Сначала отключите аккумулятор, чтобы избежать случайного срабатывания подушек безопасности. Затем снимите пластиковую обшивку, аккуратно поддев её отверткой. Это даст доступ к болтам, крепящим руль к колонке.
Используйте ключ на 19, чтобы открутить центральный болт руля. Обратите внимание на положение руля, чтобы установить его обратно в том же положении. После этого аккуратно потяните руль на себя, он должен легко сняться.
Если руль не поддается, проверьте наличие дополнительных креплений или зажимов. Иногда может потребоваться использование специального инструмента для снятия руля, чтобы избежать повреждений.
После извлечения руля проверьте состояние шлицевого соединения и проводки. Убедитесь, что все элементы в порядке перед установкой нового руля.
| Шаг | Описание |
|---|---|
| 1 | Отключите аккумулятор. |
| 2 | Снимите пластиковую обшивку. |
| 3 | Открутите центральный болт руля. |
| 4 | Снимите руль, потянув его на себя. |
| 5 | Проверьте состояние шлицевого соединения. |
Советы по предотвращению повреждений
Всегда отключайте аккумулятор перед началом любых работ. Это защитит электронику автомобиля от случайных коротких замыканий, которые могут повредить систему SRS (подушки безопасности) или другие блоки управления.
Используйте подходящие инструменты. Отвертки с изношенными наконечниками могут повредить шлицы винтов, а гаечные ключи неподходящего размера – сорвать грани гаек. Рекомендуется приобрести набор специализированных инструментов для разборки автомобильного руля.
Защищайте поверхности от царапин. Используйте малярный скотч для оклейки окружающих панелей и деталей руля. Это предотвратит случайные повреждения пластика и кожи при работе инструментами.
Маркируйте отсоединенные провода и разъемы. Сделайте фотографии или наклейте бирки с номерами, чтобы избежать путаницы при сборке. Ошибочное подключение может привести к неисправностям.
Затягивайте крепеж с правильным моментом. Используйте динамометрический ключ и следуйте спецификациям завода-изготовителя, чтобы не перетянуть или недотянуть болты и гайки. Неправильная затяжка может привести к поломке резьбы или ослаблению соединения.
Будьте аккуратны с подушкой безопасности. Храните ее в безопасном месте, вдали от источников тепла и влаги. Не роняйте ее и не подвергайте ударам. Некорректное обращение может привести к ее непроизвольному срабатыванию.
Тщательно изучите схему разборки, прежде чем начать. Это поможет вам понять последовательность действий и избежать ненужных усилий или неправильных шагов, которые могут привести к поломке деталей.
Если вы сомневаетесь в своих силах, обратитесь к профессионалам. Не рискуйте повредить руль и другие компоненты автомобиля, если у вас нет необходимого опыта и знаний.
