Доброго всем дня в этой публикации пойдёт речь, а вернее наглядный пример восстановления монтажного блока ваз 2108-09-99 (низкая панель). Так вот небольшое предисловие, наверное каждому владельцу переднеприводных моделей семейства ваз 2108, приходилось сталкиваться с отказом в работе электрооборудования по причине поломки монтажного блока или как говорят в простонародье «чёрного ящика». Причиной возникновения больше половины отказов является конструктивная недоработка в его расположении, так уж повелось что разместили его в сливе. Почти постоянная влажность и перепад температур, за исключением летнего периода творят чёрное дело, кто то из владельцев боролся обматыванием корпуса целлофановыми пакетами, обмазыванием литолом, кто то более практичный покрывал его краской или лаком изнутри, что делало в дальнейшем ремонтопригодность почти невозможной. Самыми трудоёмкими, среди отечественных автомобилей советского производства, считаются монтажные блоки состоящие из двух плат предохранители которых имеют «пальчиковую» конфигурацию. Поэтому был выбран для ремонта именно этот. Восстанавливался он в свободное время преимущественно вечером. Пусть стать послужит наглядным примером, или уроком для ремонта таких же типовых видов «чёрных ящиков» в домашних условиях.
Прежде чем мыть блок нужно сначала разделить на две части (платы) чтобы был хороший доступ. Моется он в обычной тёплой воде, боятся не надо ибо самое страшное с ним уже случилось, вода куда могла уже попала. Моем тщательно пластиковой или зубными щётками, стараемся счистить старый отслоившийся лак.

После мойки желательно продуть сжатым воздухом, но если его нет не беда кладём на солнце или на тёплую батарею. Поскольку мне попался уже ремонтированный на скорую руку блок устраняем последствия ремонта в виде припаянный (обходных) проводов, и помечаем эти места чтобы после восстановления проверить эти дорожки на сопротивление. Клеммы реле также необходимо выпаять для лучшего доступа.

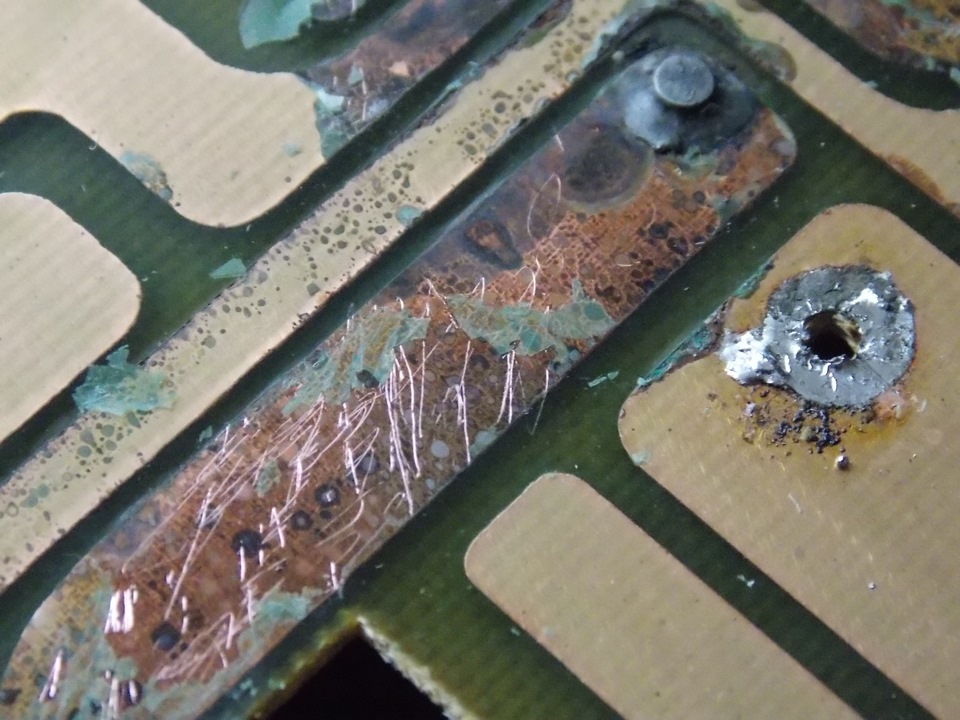

С помощью ножа или маленького зубильца счищаем лак с тех мест куда попала влага и началось окисление меди. Когда это выполнено зачищаем шкуркой шероховатостью Р 2000 медные дорожки, но с особой осторожностью, главное не перетереть. Если вдруг дорожка оксила полностью, разрушилась, или слой меди совсем тонок пропаиваем параллельно медный провод. Если же слой окисла только поверхностный дорожку облуживаем оловянно-свинцовым припоем пос-61, это придаст некоторые защитные свойства меди от поверхностного воздействия, плюс ко всему увеличит толщину дорожек это в свою очередь положительно скажется на пропускной способности.

Несколько окисленных дорожек данного блока попали в зону крепления предохранителей, в добавок повреждён медный провод массы отвечающий за функционирование большинства реле, что затрудняет работу по ремонту! Для более тщательной ревизии и устранения последствий приходится выпаивать «ножки» держателей полностью или частично. Делать это крайне не рекомендуется, в любом случае эти дорожки к которым «ножки» будут припаяны из-за процесса демонтажа повредятся, что в дальнейшем осложнит процесс сборки.

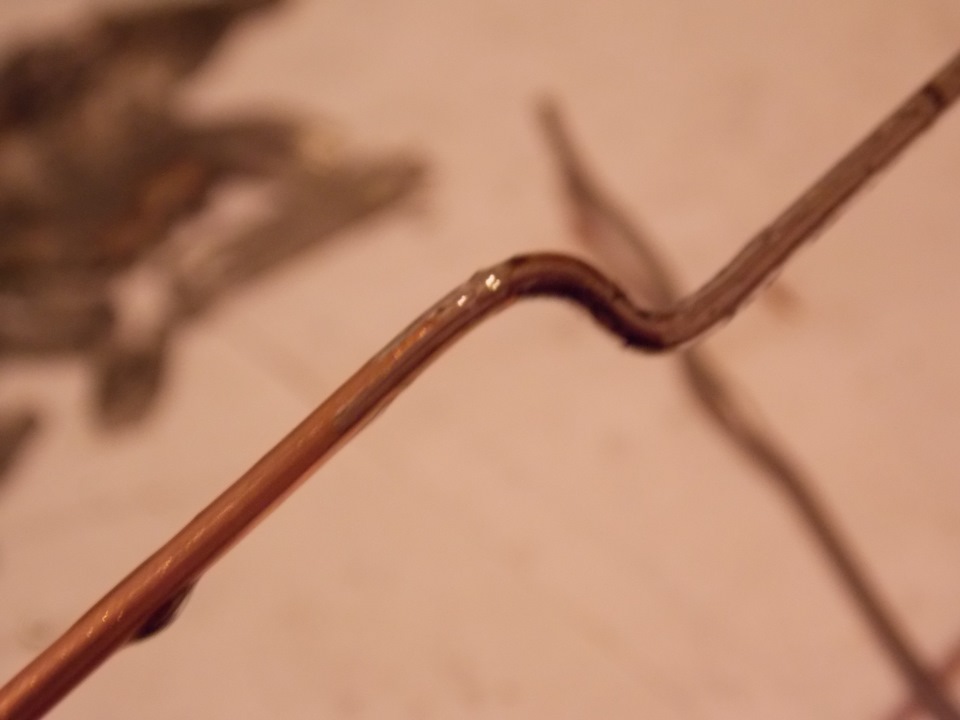

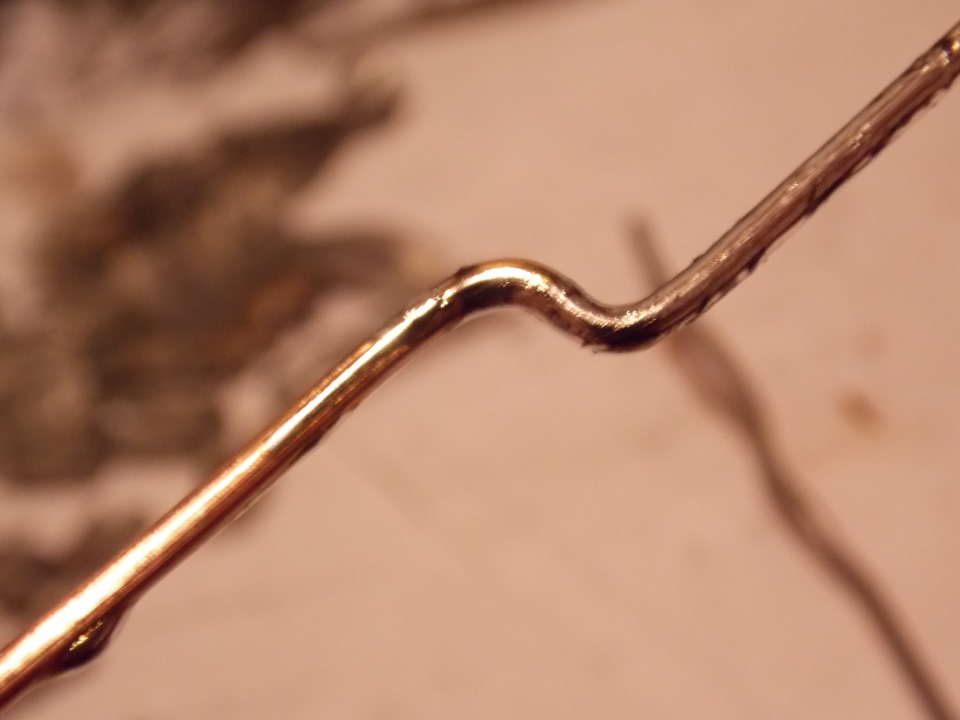

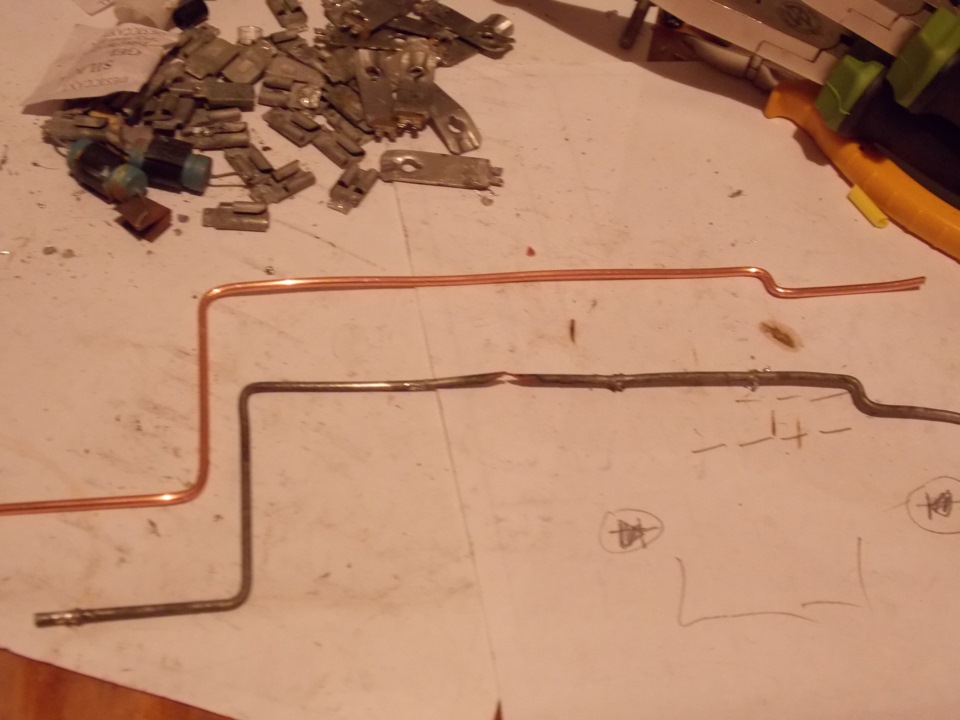

Выпаиваем массовый провод, но отправлять его в корзину не спешим, а убираем в сторону и идём в любой магазин, где продаются кабели и провода и подбираем подходящий по сечению медный провод. Затем меряем примерную длину и оставляем ещё в запас 5 мм. Берём плоскогубцы и выгибаем одинаковый по геометрии провод, а излишки обрезаем. Опять повторюсь если его просто припаять, то через некоторое время он окислится чтобы этого избежать облуживаем полностью припоем не забывая при этом торцы.

Комментарии 20

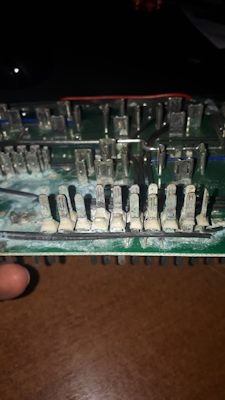

Привет. На днях разобрал монтажный блок с 2114, там где фишка под капоткой накидывается в резиновом чехле, на плате отломилось 2 «ножки». Вопрос можно ли их как то восстановить своими силами? Где можно купить эти «ножки» что-бы их туда припаять.

Добрый день! Ножки отдельно не продаются взять их можно либо от Б/У блока либо изготовив своими силами из медной или алюминиевой пластины, последняя будет получше из-за жёсткости металла. Б/У блоки можно поспрашивать в сервисах, но это 50/50.

У меня ЧЯ старого образца, когда выключаю зажигание, то начинает гореть лампочка давления масла и тест на приборке. вынимаю предохранитель обогрева заднего стекла и все перестает. подскажите?

Подскажу, блок уже смотрели на предмет окисления и замыкания?

Проще купить новый я понимаю стоил бы он 10 штук можно заморочиться, а он стоит 2500, не стоит оно того моё мнение.

Естественно проще, ни кто и не говорил о какой то экономической выгоде, это было сделано ради спортивного интереса. Да и будет вам известно, что новые заводские блоки имеют слабую защиту печатной платы и если у хозяина «самары» есть желание того чтобы его блок поработал чуть дольше он производит дополнительную обработку одним из специализированных лаков в дополнение к консервации контактов, спреями типа: «liqui moly electronic spray», «wurth kontakt os».

liqui moly electronic spray 0,2л= 672руб Круто однако!

А что тут крутого? Это вам не литолом мазать!

Естественно проще, ни кто и не говорил о какой то экономической выгоде, это было сделано ради спортивного интереса. Да и будет вам известно, что новые заводские блоки имеют слабую защиту печатной платы и если у хозяина «самары» есть желание того чтобы его блок поработал чуть дольше он производит дополнительную обработку одним из специализированных лаков в дополнение к консервации контактов, спреями типа: «liqui moly electronic spray», «wurth kontakt os».

Здравствуйте. Подскажите а новый блок лучше сразу покрыть лаком и как это сделать? Лак, например, Пластик -71?! Блок будет наверное на гарантии, а я его намажу ? ))) Заказала спрей о котором вы написали для защиты 8047 арт.

Как показывает практика нужно покрывать лаком платы именно отечественных блоков в частности как в автомобилях ваз 2108-09, 2113-15, где блок располагается в водоотводящем коробе, где и так сыро, а в зимний период там скапливается ещё много снега. Смысл нанесения на новый в том что заводское покрытие слишком тонкое и в случае попадания воды эрозия лака возникает скоро порядка в течении 2-3-х лет. Плюс на новый проще нанести лак, поскольку не надо его отмывать и обезжиривать, потому что на плохо вымытой печатной плате адгезия будет недостаточно хорошей, что вызовет шелушение и осыпание нового лака. В новом достаточно обезжирить растворителем типа «калоша» и можно наносить аккуратно кисточкой промазывая должным образом все места пайки. Пластик 71 рассчитан как раз на гидроизоляцию печатных плат, это лак более современный в сравнении с тем же эпоксидно-уретановым и меет в себе флюоресцентную добавку для контроля нанесения (светится в УФ лучах) хотя имеет несколько бюджетную цену. По поводу формулировки гарантия гарантия распространяется только на заводские дефекты, в независимости от того что вы делали с изделием. Т.е если деффект уже был но никак себя не проявлял до этапа продажи или возник в следствии несовершенства конструкции. (подробнее можете почитать в ЗоЗПП). Однако за всю практику не попадались случаи неисправностей попадающих под гарантию. В основном причины крылись в самих транспортных средствах, как нештатное оборудование короткое замыкание, плохой контакт. По спрею его хорошо наносить на полностью высохшую печатную плату и так чтобы он потом подвысох, т.е не плавал на печатной плате.

Спасибо Вам за ваши советы!
Сегодня хотела к автоэлектрику ехать чтобы проверить блок и нужно ли покупать новый (Их всего 2 на базе осталось пока не разобрали ) Но машина сегодня работала хорошо, печка сразу завелась, прикуриватель а от него видеорегистратор ни разу не выключился и брызгалка омывайка тоже поливала. Проблема ушла с появлением солнца и жары.
Я машину год назад забирала к себе, поначалу никакие огни не горел, врал показатель бензина и сигнализация сработала без повода. пришлось ночью ее выключать, машина до меня 3 года в гараже стояла. Потом немного проехав вся электрика очнулась(фары, стоп сигналы, бензиновый счетчик ). А через пол года, когда кончалась омывайка, проснулся компьютер, я раньше думала это просто пустая панель и все.А тут смотрю какой то значок на черном фоне светится ! Залила омывайку и поменяла нужный то ли датчик то ли реле для этой системы.С тех пор бортовой работает всегда. Потом машина после замены потрубков сильно кипела, тогда первый раз почистили блок. Помогло. Но ничем блок не обрабатывали для защиты. ((( Второй раз в зиму чистили и обработали уже ведешкой, мастер сказал что так дешевле. Не испортили ?
Осталась проблема с сигнализацией иногда но только раз в день срабатывает без причины и так второй год уже, сама недолго поговорит и сама отключается но замки держит закрытыми.и так до следующего раза.
В машине полно разных соединений и двигатель я раз в год мою. Наверное лучше все клемы обработать спреем, а блок пока не подорожал купить и пролачить его к зиме. Я нАСТРОИЛАСЬ КУПИТЬ БЛОК А ТУТ МАШИНА ВЫЗДОРОВЕЛА )))

Подскажите пожалуйста, а вот на плате между ножками предохранителей стоят два я так понял резистора? Зелененького цвета. У меня они поржавели и на одном отвалилась ножка и я теперь не знаю какими заменить, потому что там ничего не видно, никакой надписи из за ржавчины. Если знаете, подскажите пожалуйста, что делать?

Правильно это два проволочных резистора номиналом 100 Ом 2Вт каждый, служат для возбуждения обмотки ротора генератора в случае обрыва лампы в комбинации приборов. А теперь перевожу, эти резисторы в данном случае так сказать своеобразные предохранители, чтобы в случае перегорания лампы генератор смог заработать. Что делать, купить аналоги в магазине радиоэлектроники и припаять на место.

Проблема с этими резисторами. Аналогов в нашем не большом городке не нашел. И еще у меня мультиметр показывает 260 ом. Отчистил один резистор и на нем вот такие надписи: 02-33м-2к10к не знаю что это означает. Нашел из лампового телевизора на 220 ом 2 вт подойдет? А к тому что нога отвалилась, думаю ногу припаять, потому как он целый, звонится, а второму кирдык.

2к10к это 2.2 килоома = 2200 ом +/- 10% — такой не пойдёт нужны именно 100 ом 2 ватта две штуки. Вот есть соседняя статья где это всё описано. www.drive2.ru/c/1054606/

Спасибо за подсказки и советы, но именно с такой маркировкой я выпаял у себя эти резисторы из блока предохранителей. 02-33м-2к10к вот такие резисторы у меня стояли. Когда прозваниваю мультиметром, то он выдает 260 ом. Это на том резисторе у которого отвалилась ножка. Второй аналогичный, но не звонится вообще. Вот теперь и запутался какой ставить на 100 ом или 260 или как вы написали 2,2 ком.

Ваз 2109 блок предохранителей.

В большинстве случаев в автомобиле марки Ваз 2109 все электрические цепи защищены многоразовыми предохранителями. Дабы избежать их поисков по всему автомобилю, инженерами АвтоВаза был придуман и введен в действия блок предохранителей, который находится под капотом в ближней части к водителю. С течением десятилетий выяснилось, что место было не продуманным, потому у автолюбителей начали возникать вопросы по поводу этого блока.

Во первых, блок предохранителей в большинстве случаев просто напросто заливает и либо он сгорает, либо начинают окисляться контакты. Во вторых, чтобы заменить перегоревший предохранитель, водителю приходится открывать капот и выходить с автомобиля в лютый сибирский мороз. По этому поводу инженеры исправились только в 10 модели Ваза. Блок предохранителей Ваз 2110 находится в салоне автомобиля снизу возле левой руки водителя, что дается ему ряд преимуществ:

1. Залить его не возможно.
2. Окисление происходит в меньшей степени из за минимального перепада температуры.
3. Легкость замены перегоревшего предохранителя.

Если Вы зашли зайти, где находится реле печки на Ваз 2109, то я хочу вас огорчить. Реле печки не существует, есть реле зажигания с которому подключена печка ваз 2109.

Монтажный блок предохранителей 2114-3722010-18 .

• К1 — реле очистителя фар;
• К2 — реле поворотников и аварийной сигнализации;
• К3 — реле очистителя лобового стекла;
• К4 — реле исправности ламп;
• К5 — реле стеклоподъемников;
• К6 – реле звукового сигнала;
• К7 – реле обогревателя заднего стекла;
• К8 – реле дальнего света;
• К9 – реле ближнего света;
• F1-16 – предохранители.

Монтажный блок предохранителей 2114-3722010-60 .

• К1 — реле очистителя фар;
• К2 — реле поворотников и аварийной сигнализации;
• К3 — реле очистителя лобового стекла;
• К4 — реле исправности ламп стоп-сигнала и габаритов;
• К5 — реле стеклоподъемников;
• К6 – реле звукового сигнала;
• К7 – реле обогревателя заднего стекла;
• К8 – реле дальнего света;
• К9 – реле ближнего света;
• F1-16 – предохранители плавкие;
• F1 – F20 – предохранители плавкие запасные.

Монтажный блок предохранителей 17.3722 .

1. реле очистителя фар (К6);
2. реле омывателя заднего стекла (К1);
3. реле поворотников и аварийной сигнализации (К2);
4. реле стеклоочистителя (К3);
5. контактные перемычки;
6. реле обогрева заднего стекла (К10);
7. запасной предохранитель;
8. реле дальнего света фар(К5);
9. реле ближнего света фар(К11);
10. предохранитель;
11. реле вентилятора охлажнения радиатора(К9);
12. реле звукового сигнала(К8);

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099 .

Расшифровка будет производиться в двойном формате, где F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18 , а цифры от 1 до 16 — монтажный блок старого образца 17.3722 .

• 1 (8 A) F9 (7,5 A) – Правая противотуманная фара;
• 2 (8 A) F8 (7,5 A) – Левая противотуманная фара;
• 3 (8 A) F1 (10 A) – Омыватели фар, реле и клапана омывателя;
• 4 (16 A) F7 (30 A) – Очистители фар, реле очистителя фар, предохранитель печки, электродвигатель омывателя переднего и заднего стекол, реле вентилятора охлаждения радиатора, освещение бардачка, реле обогрева заднего стекла;
• 5 (8 A) F16 (15 A) – Лампа давления масла, указатели поворота и аварийной сигнализации, задние фонари, редуктор включения очистителя лобового стекла, лампа уровня тормозной жидкости, лампа стояночного тормоза, лампа ”STOP”, указатель температур и уровня топлива.
• 6 (8 A) F3 (10 A) – Задние фонари и освещение салона.
• 6 (8 A) F6 (30 A) – Стеклоподъемники и реле электростеклоподъемников.
• 7 (8 A) F10 (7,5 A) – Освещение заднего гос. номера, освещение приборной панели, освещение прикуривателя, подсветка рычага отопителя.
• 8 (16 A) F5 (20 A) – Звуковой сигнал, двигатель вентилятора охлаждения двигателя и его реле.
• 9 (8 A) F10 (7,5 A) – Габариты левой фары и левого заднего огня.
• 10 (8 A) F11 (7.5 A) – Габариты правой фары и правого заднего огня./li>
• 11 (8 A) F2 (10 A) – Аварийная сигнализация и ее лампа.
• 12 (16 A) F4 (20 A) – Прикуриватель, обогрев заднего стекла и его реле включения.
• 13 (8 A) F15 (7,5 A) – Дальний свет правой фары.
• 14 (8 A) F14 (7.5) – Дальний свет левой фары и лампа их включения.
• 15 (8 A) F13 (7,5 A) – Ближний свет левой фары.
• 16 (8 A) F12 (7,5 A) – Ближний свет правой фары.

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

• К1 – реле омывателя заднего стекла;
• К2 – реле поворотников и аварийной сигнализации;
• К3 – реле стеклоочистителя;
• К4 – реле исправности ламп;
• К5 – реле дальнего света фар;
• К6 – реле очистителя фар;
• К7 – реле электростеклоподъемников;
• К8 – реле звукового сигнала;
• К9 – Реле вентилятора системы охлаждения;
• К10 – реле обогрева заднего стекла;
• К11 – Реле ближнего света фар.

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

• К1 – реле очистителя фар;
• К2 – реле поворотников и аварийной сигнализации;
• К3 – реле стеклоочистителя лобового стекла;
• К4 – реле исправности ламп;
• К5 – реле стеклоподъемников;
• К6 – реле звукового сигнала;
• К7 – реле обогрева заднего стекла;
• К8 – реле дальнего света фар;
• К9 – реле ближнего света;
• F1-F20 – предохранители.

Номера штекеров блока ВАЗ 2109-09-099 для салона:

• Ш1-Ш4 – соединяется со жгутом приборной панели;
• Ш9 – соединяется с задним жгутом.

Номера для соединения в моторном отсеке:

1. Ш5, Ш6 – соединяется передний жгут;
2. Ш7,Ш8 – соединяется жгут проводов левого брызговика;
3. Ш11 – соединяется жгут проводов короба воздухопритока.

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115Провода и предохранители

Как заменить предохранители ВАЗ-2109

Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.

В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков. Блоки разных лет выпуска имеют предохранители разных типов. Всегда имейте с собой комплект запасных предохранителей. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.

1. Большинство электрических цепей защищены плавкими предохранителями. Блок предохранителей установлен в задней части моторного отсека со стороны водителя. На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.

2. Новый блок предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.

Каждому из блоков подходят только свои предохранители.

Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.

3. Блок предохранителей раннего выпуска.

4. Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице.

5. Нажмите на защелки с обеих сторон крышки и снимите ее.

6. Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.

7. Захватите пинцетом предохранитель и выньте его.

8. Вышедший из строя предохранитель. Нить предохранителя перегорела.

9. В передней части блока установлены запасные предохранители.

10. Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.

11. С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.

Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями.

особенности обслуживания с фото и видео рекомендациями Сам автоэлектрик

Владельцы «Самары» первых лет выпуска нередко жалуются на обгорающие контакты и отказывающую электронику. Причиной этого чаще всего являются некачественные комплектующие, которыми электропроводка ВАЗ 21093 изобилует в достаточном количестве. И при появлении первых симптомов, следует незамедлительно заняться починкой неисправных узлов, поскольку от этого зависит безопасность участников дорожного движения.

За проводкой следует присматривать с первых дней

Монтажный блок

Особое беспокойство вызывает монтажный блок, который находится в «мокрой» зоне под капотом – дренажное отверстие нередко забивается, и влажный воздух попадает внутрь, окисляя контакты. Подобные конструктивные ляпы есть и у ВАЗ 21099.

Из-за конструктивной особенности монтажный блок подвержен воздействию грязи и влаги

Симптоматика

Оригинальная схема проводки ВАЗ 21093 на карбюратор

О том, что с контактами не все в порядке, автомобиль сигнализирует владельцу самым необычным способом:

1. При включении вентилятора двигатель начинает глохнуть;
2. Аналогично ведет себя силовой агрегат при включении дальнего света фар;
3. При включении стартера в салоне появляется запах горелого пластика;
4. Аналогично при включении во время движения отопительной печки и т.п.

Такие «находки» — нередки на «Самаре»

Если один из этих симптомов проявился у вас – необходимо незамедлительно исправлять ситуацию своими руками, пока она не вышла из-под контроля.

Обратите внимание! Дело в том, что проводка ВАЗ 21093 на инжектор отличается достаточно высокими нагрузками, и любое неустойчивое соединение в цепи может обернуться бедой, цена которой – стоимость автомобиля и ваше здоровье

Способы устранения

Родная схема электропроводки ВАЗ 21093i устроена таким образом, что основная нагрузка приходится на следующую цепь (на фото ниже). Подобным образом устроена и проводка Москвич 2141.

Основные узлы, требующие контроля подведенной проводки

На схеме обозначены:

1. АКБ;
2. генератор типа 37.3701;
3. монтажный блок;
4. механический замок зажигания.

Начинать поиски лучше всего с монтажного блока. Снимайте клемму с аккумулятора, открывайте крышку и осмотрите каждый контакт.

Обгоревший контакт следует зашкурить и обезжирить. А колодку заменить новой

Блок предохранителей

Еще один проблемный узел «Самары» – блок предохранителей старого образца. О том, как самостоятельно модернизировать его вы можете узнать из видео, представленного ниже.

Осветительные и звуковые приборы

1. Вместо активации стоп-сигналов в задних фонарях при нажатии на тормозную педаль начинается настоящая «цветомузыка»;
2. Звуковой сигнал работает нестабильно;
3. Магнитола или радиоприемник также работают неустойчиво.

Поврежденные детали подлежат обязательной замене

Обратите внимание! Здесь инструкция будет аналогичной – незамедлительно найти обгоревший контакт (на фото) и отремонтировать. А при невозможности – заменить новыми деталями

О том, как исправить подобную проблему с контактами на ГАЗели — вы можете прочесть в другой нашей статье .

В заключение

На самом деле проводка ВАЗ 21093 на карбюратор или инжектор достаточно надежна, чего не скажешь о разъемах и клеммах

Именно их состоянию следует уделять самое пристальное внимание

А при обнаружении описанных в статье симптомов следует принять незамедлительные меры по устранению неисправностей. От этого зависит безопасность вашего автомобиля. Удачи на дорогах!

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

• Снимите минусовую клемму аккумулятора.
• Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
• Приподнимите блок насколько возможно и вытащите все разъемы снизу.
• Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
• Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
• После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

• окисление контактов;
• замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• нестабильная работа фар или произвольное включение/выключение/переключение режима;
• проблемы с магнитолой;
• периодически пропадающее зажигание;
• нечеткая работа дворников или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют реле включения вентилятора и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Монтажный блок предохранителей ВАЗ 2109 — 21099 с карбюраторными моторами

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших отличиях электрической схемы, различных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют реле включения вентилятора и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

• окисление контактов;
• замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• нестабильная работа фар или произвольное включение/выключение/переключение режима;
• проблемы с магнитолой;
• периодически пропадающее зажигание;
• нечеткая работа дворников или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

• Снимите минусовую клемму аккумулятора.
• Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
• Приподнимите блок насколько возможно и вытащите все разъемы снизу.
• Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
• Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
• После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Ваз 2109 21099 2108 — предохранители и реле

ВАЗ-2109 «Спутник» в народе получил название «девятка«, выпускался в кузове хетчбэк и представляет 3-х дверную версию Ваз 2108. Так же на данной платформе собирался ВАЗ 21099. Поэтому расположение блоков и назначение элементов у них общее. Данная серия автомобилей выпускалась с 1984 по 2011 год преимущественно с бензиновыми двигателями (инжектор и карбюратор). В данном материале Вы найдёте описание блоков предохранителей и реле Ваз 2109 2108 21099 со схемами и примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Сверяйте актуальное назначение с описанием на обратной стороне защитной крышки. Возможно различное исполнение блоков, которое зависит от года выпуска (соответственно бывают блоки старого и нового образца).

Блок предохранителей и реле

Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Вариант 1

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема

p, blockquote 8,0,1,0,0 —>

p, blockquote 9,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 10,0,0,0,0 —>

За прикуриватель отвечает предохранитель номер 12 на 16А.

Назначение реле

p, blockquote 12,0,0,0,0 —>

Вариант 2

Фото — схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Описание

p, blockquote 15,0,0,0,0 —>

За прикуриватель отвечает предохранитель номер 4 на 20А.

Реле

p, blockquote 17,1,0,0,0 —>

Вариант 3

p, blockquote 18,0,0,0,0 —>

Схема

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Назначение

p, blockquote 21,0,0,0,0 —>

За прикуриватель отвечает предохранитель номер 12 на 20А.

Назначение реле представлено на схеме.

p, blockquote 23,0,0,0,0 —>

Отдельно, вне блока на некоторые модели устанавливается реле стартера, на заднюю стенку подкапотного пространства.

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,1,0 —>

Дополнительный блок

Размещается в салоне, под панелью справа, преимущественно на машинах с инжекторными типами двигателя.

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Схема

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Расшифровка

Реле

p, blockquote 33,0,0,0,0 —> p, blockquote 34,0,0,0,1 —>

Остались вопросы? Задавайте их в комментарии.

Предохранители ВАЗ 2109

В отличие от ВАЗ 2110, Лада Приора, Лада Гранта, блок предохранителей ВАЗ 2109 предустановлен в моторном отсеке.

Штатное месторасположение выбрано не лучшим образом.

Часто монтажный блок заливает водой, окисляются контакты клемм, пересыхает изоляционный слой на проводах. Да и водителю в непогоду приходится лезть под капот, искать неисправный элемент. Особо неприятно зимой, в мороз, снег, гололед.

Недоработка была устранена начиная с ВАЗ 2110. Блок предохранителей (далее — БП) перенесли в салон, под приборную панель с левой стороны.

Описание предохранителей

В ходе систематической эксплуатации технического средства, силу погодных условий предохранители часто выходят из строя, перегреваются, деформируются.

Для восстановления работоспособности автомобиля, его элементов необходима замена предохранителей (далее — модулей) новыми. Процесс «обновления» не сложный, но требует внимательности со стороны ремонтника. Некорректная установка может навредить системе электрического питания автомобиля.

У ВАЗ 2109, равно как и у старших моделей, предустановлено 16 модулей, 12 реле – коммутаторов. Это в БП старого образца. В БП нового образца, после 1998 года выпуска, количество также осталось прежним, хотя умельцы сокращают количество на три модуля.

• БП старого типа: имеют маркировку 17.3722, конструкционно состоят из пластикового корпуса, инженерной платы, к которой припаяны провода моделей, реле;
• БП нового образца: 3722010-60, конструкция в виде пластикового корпуса с предустановленными плавкими предохранителями.

Водителю на заметку. Ошибочное мнение, что тип системы впрыска топлива влияет на модель БП. Монтажные блоки у карбюратора и инжектора одинаковые.

Место расположение: подкапотное пространство, с левой стороны, под лобовым стеклом.

Схема расположения, распиновка

Обозначения и маркировка монтажного блока реле

Цена БП нового образца от 2000 рублей, поштучно плавильные элементы от 100 рублей, комплект от 350 – 450 рублей в зависимости от производителя.

В евроблоках силу тока предохранителей увеличили на 0,5 Ампера. Вместо старых 7,5 Ампера, устанавливают 8,0 Ампер. Это помните при выборе, покупке расходных материалов при ремонте, замене на ВАЗ 2109 (8, 16 клапанов).

Признаки неисправности предохранителей

• Модуль изменил цвет, видны точки черного цвета на поверхности, нагар;
• На панели приборов сигнализирует индикатор о неисправности в моторном отсеке;
• При запущенном моторе, включенном зажигании, заряженной АКБ некоторые механизмы, не работают, или работают некорректно;
• В салоне машины слышен запах гари, плавленого в области расположения монтажного блока;
• Модули на ощупь горячие.

Замена предохранителей на ВАЗ 2109

• Пластиковый пинцет для извлечения модуля;
• Ветошь;
• Дополнительное освещение, при условии, что работы проводятся в темное время суток.

• Помещаем автомобиль в периметр ремонтной зоны;
• Глушим двигатель, открываем капот;
• Отпускаем крепления, снимаем клеммы аккумуляторной батареи;
• В левой части, под лобовым стеклом расположен монтажный блок, отщелкиваем пластиковую крышку;
• Смотрим на внутреннюю сторону где указана схема расположения предохранителей. Находим неисправный по точному номеру или по визуальному признаку;
• Извлекаем пинцетом, на штатное место вставляем новый, надеваем крышку.

В БП старого образца идентифицировать неисправный модуль сложнее, так как нужно поочередно извлекать каждый из предохранителей.

По завершении, запускаем двигатель, проверяем исправность работы систем.

Причины преждевременного выхода из строя предохранителей

• Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики;
• Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания;
• Стороннее механическое повреждение, авария, удар, столкновение;
• Деформация крыла машины, лобового стекла, что способствовало повреждению монтажного блока;
• Короткое замыкание в цепи электрического питания;
• Прямое воздействие лучей ультрафиолета.

Водителю на заметку. Не всегда причина неработоспособности того или иного механизма в неисправности предохранителя. Часто бывает так, что повреждена линия электрического питания, окислены клеммы, ослаблен контакт, изношены агрегаты. Обязательно проведите визуальную диагностику с целью оценки технического состояния автомобиля, корректного расчета количества расходных материалов.

При условии соблюдения рекомендаций изготовителя по эксплуатации, ресурс предохранителей от 40000 км. В случае возникновения сложностей с установкой, обратитесь за помощью в сертифицированные СТО, к автоэлектрикам.
