Как разобрать переключатель поворотов на ваз 2107

Схема подключения подрулевого переключателя ваз 2106

Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107

Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.

Для этого достаточно ознакомиться со следующей инструкцией:

  1. Изначально рекомендуется отключить массу с аккумулятора, так как предстоящая работа связана с электрикой. Это исключит вероятность появления короткого замыкания.
  2. Для снятия верхней крышки рулевого колеса понадобится открутить с внутренней стороны два болта, воспользовавшись крестовой отверткой.
  3. Сам руль демонтируется с помощью рожкового или обычного ключа на 24, которым откручивается фиксирующая гайка. Для окончательного снятия этой части потребуется выполнить качающие движения в разные стороны с одновременным давлением в свою сторону.
  4. После снятия рулевого колеса можно обнаружить специальный контакт, который следует зачистить от окислений/загрязнений и подогнуть, если он расположен неправильно.
  5. Вся конструкция собирается в первоначальное состояние в обратной последовательности.
  6. Выполняет проверка работоспособности системы.

Замена подрулевого переключателя. Нива, ВАЗ-2101 — 2107

Снимите рулевое колесо:

  • С помощью отвертки вытащите пластмассовую заглушку в центре рулевого колеса.
  • Отверните гайку головкой на 24 с удлинителем. Зафиксировать руль от проворачивания можно замком зажигания, вынув из него ключ.
  • Первый способ: возьмитесь за руль руками с двух сторон в горизонтальной плоскости и тяните его поочерёдно частыми движениями, то левой, то правой рукой на себя.
  • Второй способ: отверните не до конца гайку (иначе разобьете лицо!) и ладонями сбивайте руль со шлицов на себя, ударяя по тыльной стороне рулевого обода.

Снимите комбинацию приборов (подробно. с фотографиями — см. статью Комбинация приборов):

  • Выключите зажигание.
  • Снизу козырька щитка приборов отверните два самореза. Руками потяните козырек на себя снизу вверх (верхняя кромка держится на защелках).
  • Выверните отвёрткой под крест или ключом на 10 два пластмассовых винта по бокам панели.
  • Осторожно выньте комбинацию приборов, вытягивая вместе с ней трос спидометра. Внимание! Очень часто выход комбинации приборов из строя происходит при замыкании проводников на ее обратной стороне на кронштейны, к которым крепится нижняя сторона козырька.
  • Отверните и отсоедините трос спидометра.
  • Выньте две клеммные колодки со жгутами проводов из комбинации приборов.

Снимите подрулевой переключатель:

  • Снимите кожух рулевой колонки.
  • Отверните один саморез крепящий весь кожух к рулевой колонке и 4 болтика, соединяющие половины самого кожуха.
  • Рассоедините три разъёма 3-х рычажного переключателя от разъёмов основного жгута (находятся в проеме, образовавшемся при снятии комбинации приборов).
  • Протяните вниз жгуты проводов с разъемами.
  • Ослабьте стяжной хомут крепления 3-х рычажного переключателя и снимите переключатель с рулевого вала.

Установка подрулевого переключателя:

  • Установите новый 3-х рычажный переключатель на рулевой вал.
  • Протяните вверх жгуты проводов с разъемами.
  • Соедините три разъёма 3-х рычажного переключателя с разъёмами основного жгута. Проверьте правильность и надёжность подключения колодок «мама-папа». Обратите внимание на то, чтобы ни один контакт в клеммных колодках не выпал из своего гнезда.
  • Подключите к комбинации приборов разъёмы со жгутами. Красный разъём типа «мама» подключите к красному разъёму типа «папа» комбинации приборов, белый — к белому. Проверьте, чтобы ни один контакт в разъёмах не выпал из своего гнезда. Внимание! Очень часто выход комбинации приборов из строя происходит при замыкании проводников на ее обратной стороне на кронштейны, к которым крепится нижняя сторона козырька.
  • Подсоедините трос спидометра и заверните гайку.
  • Вставьте комбинацию приборов в торпеду, но пока не привинчивайте.
  • Включите зажигание и убедитесь в работоспособности 3-х рычажного переключателя и комбинации приборов. Выключите зажигание.
  • Затяните комбинацию приборов пластмассовыми винтами и установите на место козырёк.
  • Установите на место верхнюю часть кожуха рулевой колонки.
  • Установите на место рулевое колесо. Временно, не очень сильно заверните гайку.
  • Отрегулируйте по высоте 3-х рычажный переключатель так, чтобы его контакт касался плавающего контакта рулевого колеса, а полукруглые выступы, предназначенные для возврата переключателя поворотов, вошли в зацепление в ответную часть на руле с тыльной стороны. Проверьте, чтобы в этом положении работал сигнал и при включенном переключателе поворотов и обратном ходе руля, переключатель отщёлкивался назад, в исходное положение. Затяните болт стяжного хомута 3-х рычажного переключателя.
  • Установите на место нижнюю часть кожуха рулевой колонки и закрепите его. При этом не забудьте поставить на место кнопку аварийной сигнализации и резиновое уплотнительное кольцо замка зажигания. Жгут проводов проложите за перегородку кожуха, чтобы он не касался рулевого вала
  • Затяните гайку рулевого колеса моментом 31,4…51 Н*м (3,2…5,2 кГ*м) и закерните её в двух или трёх местах.

Также мы оказываем услуги по чип-тюнингу яхт, катеров и гидроциклов.

Осуществляем ремонт устройства

Переключатели, расположенные под рулем автомобиля ВАЗ-2107, при первых признаках неисправности требуют прежде всего выяснения причины, по которой не работает та или иная функция. Чтобы выяснить причину, необходимо прежде всего снять устройство и попробовать самостоятельно определиться с поломкой. Причин поломок не так уж и много, но зачастую приходится заменять устройство на новое. Итак, чтобы определиться с причинами выхода из строя подрулевых выключателей, рассмотрим из каких частей они состоят, а для этого нам поможет фото.

Конструкция переключателей, является неразборной. В любом случае, когда возникает проблема с работой рычагов управления, необходимо его извлечь и пытаться осуществить ремонт. Если даже не получится, то всегда можно купить новый элемент.

FastFlo › Blog › все о ваз 2107 (06)

подрулевые переключатели автомобиля ваз 2107 Подрулевые переключатели в автомобиле ваз 2107 установлены на рулевой колонке. С левой стороны рулевой колонки расположены рычаги переключателя указателей поворота А и переключателя света фар В, а с правой — рычаг переключателя стеклоочистителя и омывателя лобового стекла С.

Положения подрулевого переключателя указателей поворота А: 0 — указатели поворота выключены; 1 — включены указатели правого поворота; II — включены указатели левого поворота.

Положения подрулевого переключателя света фар В при третьем фиксированном положении выключателя наружного освещения (ключ в замке зажигания находится в положении «Зажигание» или «Стоянка»): 0 — включено наружное освещение и ближний свет фар; 1 — включено наружное освещение и дальний свет фар; II — включен дальний свет фар (нефиксированное положение).

Положения подрулевого переключателя стеклоочистителя С: 0 — стеклоочиститель лобового стекла выключен; 1 — стеклоочиститель лобового стекла работает в прерывистом режиме; II — стеклоочиститель лобового стекла работает непрерывно; III — включается омыватель лобового стекла, а при включенном свете фар одновременно включаются стеклоочистители и омыватели блок фар.

блок регуляторов гидрокорректора фар и освещения приборов ваз 2107 В автомобиле ваз 2107 регулятор гидрокорректора фар А расположен на панели приборов в блоке регуляторов и служит для изменения угла наклона пучков света фар в вертикальной плоскости при различной загрузке машины.

Для регулировки гидрокорректора фар, совмещая метку, нанесенную на регуляторе с меткой на корпусе блока, добиваемся такого направления света, при котором не будет происходить ослепление водителей встречных транспортных средств (при включенном ближнем свете фар на автомобиле ваз 2107). Положения регулятора гидрокорректора фар при следующих вариантах загрузки автомобиля ваз 2107: I — один водитель или водитель с пассажиром на переднем сиденье; II — водитель с четырьмя пассажирами; III — водитель с четырьмя пассажирами и грузом в багажнике массой не более 75 кг; IV — один водитель и груз в багажнике массой не более 100 кг. Регулятор освещения панели приборов В служит для изменения яркости подсветки приборов. При включенном наружном освещении, при вращении регулятора по часовой стрелке увеличивается яркость подсветки, в обратную сторону — уменьшается.

блок управления отоплением и вентиляцией салона автомобиля ваз 2107

Блок управления установлен в передней части панели приборов и состоит из трех рычагов.

Верхний рычаг управляет краном отопителя. В крайнем правом положении рычага кран полностью открыт и через радиатор отопителя проходит наибольшее количество охлаждающей жидкости; в крайнем левом — кран полностью закрыт и жидкость в радиатор отопителя не поступает. Средний рычаг управляет крышкой люка воздухопритока. В крайнем правом положении рычага в салон автомобиля ваз 2107 поступает максимальное количество воздуха, а в крайнем левом — воздух в салон не поступает. Нижний рычаг управляет распределением потоков воздуха на обдув лобового стекла (крайнее правое положение) и стекол передних дверей (крайнее левое положение).

Особенности конструкции бортовой сети ВАЗ 2107

Реле, используемые в электрической цепи автомобиля призваны снимать нагрузку в момент включения, отключения определенных электрических цепей.

Для проверки цепи отсоединяем хотя бы один ее конец иначе ток пойдет в обход, по другим участкам схемы, и показания будут неверны.

Она зависит и от других устройств и влияний.

Схема включения указателей поворота и аварийной сигнализации: 1 — блок-фары с передними указателями поворота; 2 — боковые указатели поворота; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — реле-прерыватель указателей поворота и аварийной сигнализации; 7 — контрольная лампа указателей поворота, расположенная в спидометре; 8 — задние фонари с лампами указателей поворота; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота в трехрычажном переключателе; А — к клемме «30» генератора; Б — нумерация штекеров в выключателе аварийной сигнализации; В — порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации Схемы включения контрольных ламп заряда аккумуляторной батареи, наружного освещения, дальнего света фар и указателей поворота даны ранее на Рисунке 8—5, 8—30 , 8—31 и 8— В случае, когда стрелка всегда показывает полный бак, неисправность прибора проверяется отсоединением от комбинации белой колодки и подачей на нее питания 12 вольт.

Статья по теме: Прокладка кабеля гост снип

Электросхема ВАЗ 2107 инжектор с описанием

Фонари освещения номерного знака. Для смазки подойдет обычное чистое моторное масло.

В блоке используются предохранители флажкового типа, с разным номинальным током. На первых порах, лишь вступая на стезю экспериментов, лучше заручиться поддержкой специалиста, для которого проводка ВАЗ — полностью изученная схема. На выбранном пределе измерений для большинства цепей до Ом замыкаем наконечники щупов.

Электросхема ВАЗ 2107 карбюратор с описанием

Проверка электрооборудования автомобиля без напряжения Перед работой калибруем омметр. Вероятнее всего сопротивление жил в проводке слишком велико, что и приводит к слабому искрообразованию.

Схема соединений монтажного блока на ВАЗ Р1 — реле включения обогрева заднего стекла; Р2 — реле включения очистителей и омывателя фар; Р3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Обнаружив неисправный датчик, его необходимо заменить. Пропадание зарядки грозит постепенной посадкой аккумулятора и аварийной остановкой двигателя. Как и при любом ремонте по замене датчиков электронного впрыска топлива, их необходимо проверить на работоспособность. После генератора питание проходит на блок предохранителей, который на расположен под капотом. Проблемы с проводкой и монтажным блоком на ВАЗ-2107. не могу понять в чём суть.

Читать еще:  Давайте знакомиться с ВАЗ 2121 Нива: обзор всех характеристик автомобиля

Подрулевой переключатель на ВАЗ 2107 и его замена

Подрулевой переключатель на автомобилях ВАЗ классического семейства, в том числе и ВАЗ 2107, предназначен для включения таких электроприборов как:

  • ближний и дальний свет
  • повороты
  • стеклоочистители и омыватели стекол

Конструкция данного переключателя довольно долговечная, но время от времени эту деталь все равно приходится менять. В этой процедуре нет ничего сложного, и даже новичок сможет справиться с этим ремонтов самостоятельно, достаточно лишь иметь по рукой головку на 8 с воротком или трещоткой, а также небольшой удлинитель:

Но прежде, чем приступать к выполнению данной операции, сначала нужно будет снять руль, а также кожух рулевой колонки. После выполнения этих шагов доступ к переключателю становится свободным и можно приступать к его снятию. Первым делом отсоединяем колодку проводов:

Затем берем ключ и отворачиваем болтик, с помощью которого крепится данная деталь. Более наглядно это представлено на фото ниже:

Вот так сбоку это видно намного ниже:

После этого берем сверху за переключатель и снимаем его с рулевого вала ВАЗ 2107:

Окончательный результат проделанной работы показан на представленной фотографии ниже:

Стоимость данной запчасти не так велика и за 300 рублей можно найти точно, если не в магазине, то уж на авторазборке точно. Замена осуществляется в обратной последовательности и никаких проблем возникнуть не должно.

Замена подрулевого переключателя на ВАЗ 2107

    40 14 62k
    191 11 299k

Конструкция под рулевого переключателя на автомобиле ВАЗ 2107, сконструирована довольно таки надёжно и замена его редкий случай. Но если под рулевой переключатель всё таки вышел из строя, то наш фото отчёт подробно поможет вам разобраться как произвести замену подрулевого переключателя на автомобиле ВАЗ 2107. Сама о себе замена донной детали очень простая, справиться с этим сможет даже новичок.

В первую очередь перед началом данной работы необходимо будет снять руль. Для всего процесса вам потребуется лишь гаечный ключик на 8.

Функции которые выполняет данный девай:

  1. Свет: ближний, дальний;
  2. Повороты: левый, правый;
  3. Стеклоочистители: разные режимы работы;
  4. Омыватель стекол;

Но прежде, чем приступать к выполнению данной операции, сначала нужно будет снять руль, а также кожух рулевой колонки. После выполнения этих шагов доступ к переключателю становится свободным и можно приступать к его снятию. Первым делом отсоединяем колодку проводов.

Затем берем ключ и отворачиваем болтик, с помощью которого крепится данная деталь.

Вот так сбоку это видно намного ниже.

После этого берем сверху за переключатель и снимаем его с рулевого вала ВАЗ 2107.

Окончательный результат проделанной работы показан на представленной фотографии ниже.Замена осуществляется в обратной последовательности и никаких проблем возникнуть не должно.

Подрулевой переключатель на ВАЗ-2107

ВАЗ 2107 как разобрать переключатель поворотов на

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «ВАЗ 2107 как разобрать переключатель поворотов на», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

Я в таких случаях изготавливал новый язычёк, сверлил дыру и сажал его на саморез в тоже место. Стоимость ремонта = 0 рублей.

Совет. Ещё можно не тонким слоем смазки смазать контактный диск, а обильно так вазелином. Он токопроводящий.

Перед снятием руля лучше метки маркером поставить

Снимается заначек ВАЗ, открывается доступ к гайке рулевого вала. Головкой на 24 откручиваете и снимаете рулевое колесо в сборе. Ни каких 4 болта с задней стороны откручивать не нужно.

приору изменить тоже так да? Есть разница?

Спасибо Роман, действительно хорошее видео , все так подробно и шаг за шагом. Как вы говорите удачи вам на дорогах , Роман У меня перестал работать сигнал вот как раз и воспользуюсь вашими советами

У меня через раз работает омыватель ветрового стекла, я думаю что нужно зачистить контакты, покажы пожалуйсто как разобрать подрулевой переключатель

Очень рад что подписался на Ваш очень полезный канал. Спасибо за сэкономленные нам деньги.

Роман Огромное спасибо за очень подробные видео, которые вы делаете касаемо ремонта тех или иных узлов автомобиля Вы во истину учитель

я с вами не согласен не могу открутить эти болты на рулевом колесе их вообще не легко открутить смог открутить только один… что такое. почему не откручиваются?? целой пригадой пытались открутить не хера

спасибо огромное если бы не это видео, то дальше бы без сигнала как колхозник и ездил

когда купил семерку тоже сигнал не работал снял руль и увидел что хрени той нету которая замыкает при нажатие, поставил пружинку маленькую и все хорошо работает

шлицы лучше смазать графитом и все будет заебись сниматься

а этот переключатель ваще ремонтировать можно?у меня какой то шум треск идёт от него при повороте руля но всё работает?

а у меня автомобиль 1975 года и я столкнулся с такойже проблемой. всё снял, а фишки не 3 разные а одна на 2 контакта и 2 одинаковых на 6 контактов и вот что делать?

подскажите пожалуйста пропал дальний и ближний свет, габариты работают может быть причина в подрулевом переключателе? асе релюхи и пред в норме

Сколько не стучал — так и не выбил руль из шлицов. Какие еще способы есть для его снятия?

Осуществляем ремонт устройства

Переключатели, расположенные под рулем автомобиля ВАЗ-2107, при первых признаках неисправности требуют прежде всего выяснения причины, по которой не работает та или иная функция. Чтобы выяснить причину, необходимо прежде всего снять устройство и попробовать самостоятельно определиться с поломкой. Причин поломок не так уж и много, но зачастую приходится заменять устройство на новое. Итак, чтобы определиться с причинами выхода из строя подрулевых выключателей, рассмотрим из каких частей они состоят, а для этого нам поможет фото.

Конструкция переключателей, является неразборной. В любом случае, когда возникает проблема с работой рычагов управления, необходимо его извлечь и пытаться осуществить ремонт. Если даже не получится, то всегда можно купить новый элемент.

Снимается подрулевой переключатель на авто ВАЗ-2107 в такой последовательности:

  1. Обесточиваем автомобиль от источника питания и снимаем руль.
  2. Приступаем к снятию защитного кожуха вала рулевой колонки, где и установлены рычаги управления. Для этого крестообразной отверткой выкручиваются 4 болта и саморез.
  3. После снятия кожуха переходим к самим рычагам важных функций. Отключается колодка с питающими проводами.
  4. Отвинчиваем болт крепления переключателей, находящийся снизу.
  5. После ослабления крепления можно извлечь переключатель без особых усилий.

Теперь можно провести ремонт устройства, первоначально осмотрев возможные повреждения. Если таковых нет, необходимо прочистить контакты в соединительной колодке и отогнуть просевшие пружинки. Также необходимо проверить не отпаялся ли проводок из устройства. После того как ремонт был проведен, необходимо выяснить, устранили ли мы неполадку. Для этого соединяем колодки и накидываем клеммы на аккумулятор, если все функции работают, то ремонт прошел удачно.

Как производится замена устройства

Если же после ремонта подрулевой выключатель отказывается работать, то тут деваться некуда, придется приобретать новый. Стоимость такого переключателя на ВАЗ-2107 составляет в районе 300-500 рублей

Не такая уж и большая стоимость для такого важного элемента управления. Теперь осуществляется замена, которая подразумевает снятие старого и установку на его место нового элемента

Как снимается нерабочее устройство уже известно, поэтому приступаем к делу. Для этого необходимо установить на место устройство, закрепить его и подключить питающие провода. Замена не несет никаких сложностей, после чего проверяется работоспособность устройства и устанавливается кожух и рулевое колесо.

Процесс ремонта и замены переключателей под рулевым колесом занимает не более часа времени, после чего это устройство будет работать как будто автомобиль только из автосалона.

Подрулевой переключатель Ваз-2110 Автолюбители

Состоит из соединителя, закрепленного хомутом на кронштейне вала рулевого механизма, и двух переключателей. Левый переключатель включает указатели поворота и фары, а правый управляет работой омывателя и очистителей стекол. На соединителе подрулевого переключателя расположены подпружиненные контакты звукового сигнала.

Замыкаемые контакты подрулевого переключателя

1 – рычаг переключателя указателей поворота и света фар. Если при включенном зажигании рычаг находится в положении:I – указатели поворота выключены; включен ближний свет фар, если переключателем наружного освещения включены под напряжение фары;II – включены указатели левого поворота (не фиксированное положение)III – включены указатели левого поворота (фиксированное положение)IV – включены указатели правого поворота (не фиксированное положение)V – включены указатели правого поворота (фиксированное положение)VI – (на себя) включен дальний свет фар независимо от положения переключателя наружного освещения (не фиксированное положение)VII – (от себя) включен дальний свет фар, если переключателем наружного освещения поставлены под напряжение фары (фиксированное положение)

2 – рычаг переключателя очистителей и омывателей стекол. Если рычаг находится в положении:I – очиститель ветрового стекла выключенII – включен прерывистый режим работы очистителя ветрового стекла (не фиксированное положение)III – включен прерывистый режим работы очистителя ветрового стекла (фиксированное положение)IV – включена первая скорость очистителя ветрового стеклаV – включена вторая скорость очистителя ветрового стеклаVI – (на себя, независимо от положения рычага) включен омыватель ветрового стекла (не фиксированное положение)VII* – включен очиститель заднего стекла (фиксированное положение)VIII* – включен дополнительно омыватель заднего стекла (не фиксированное положение)

* – для автомобилей 2111 и 2112Снятие подрулевого переключателя

Снимаем «минусовой» провод с аккумуляторной батареи.

Крестообразной отверткой отворачиваем винты, соединяющие кожухи рулевой колонки: два около рулевого колеса…

Отворачиваем саморез крепления нижнего кожуха к подрулевому переключателю…

…и два самореза, ввернутые в кронштейн рулевой колонки.

Опустив рычаг регулировки рулевой колонки вниз, снимаем нижний кожух.

Опустив рулевую колонку вниз, снимаем верхний кожух.

…и, сжав пальцами фиксаторы (сверху и снизу), снимаем подрулевой переключатель.

Также снимаем и правый подрулевой переключатель.

Если необходимо снять соединитель подрулевых переключателей, то, демонтировав рулевое колесо , головкой «на 8″ ослабляем стяжной болт…

…и, отсоединив провода звукового сигнала, снимаем соединитель.

Читать еще:  Круговое движение: правила проезда в 2020 году перекрестков с круговым движением

Переключатель — указатель — поворот

Переключатель указателей поворота укреплен на руле с правой стороны. Он однотипный с переключателем света, который имеет также три рабочих положения.

Переключатель указателей поворота имеет рукоятку /, которая служит для включения указателей поворота, и механизм для автоматического возвращения рычага в исходное положение при вращении рулевого колеса в сторону, противоположную указываемому повороту. Кроме того, рычаг может передвигаться вверх для включения электрического звукового сигнала.

Переключатель указателей поворотов П110А предназначен для включения ламп фонарей указателей поворота. Переключатель имеет три фиксируемых положения и действует полуавтоматически — включается водителем переводом рычага в сторону нужного ( левого или правого) поворота и выключается автоматически при выходе трактора из поворота. Переключатель смонтирован в пластмассовом или металлическом корпусе и закреплен на колонке рулевого колеса.

Переключатель указателей поворота ( рис. 144) действует полуавтоматически.

Схема указателей поворотов.

Переключатель указателей поворота состоит из механического привода, обеспечивающего включение и автоматическое выключение, и переключателя, предназначенного для соединения электрической цепи сигнальных ламп с источником тока.

Схема работы переключателя указателей поворотов.

Переключатель указателя поворотов возвращается в нейтральное положение автоматически. Достигается это тем, что ступица левого колеса поворачивает резиновый ролик переключателя и устанавливает его в нейтральное положение.

Включатель сигнала Стоп.

Переключатель указателей поворота 5 ( см. рис. 65) служит для подачи сигнала о повороте автомобиля в ту или другую сторону. Переключатель установлен на рулевой колонке автомобиля. Сигналы подаются соответственно левыми или правыми подфарниками / и задними фонарями 10 путем мигающего света. Для получения мигающего света в цепь сигналов поворота включен реле-прерыватель 7, который периодически прерывает и включает электрическую цепь.

Как устроен переключатель указателей поворотов .

Схема работы переключателя указателей поворотов.

Ток к переключателю указателя поворотов подается от аккумуляторной батареи по двум параллельным цепям.

Не фиксируются рычаги переключателя указателей поворота и света фар.

Не переключаются рычаги переключателей указателей поворота и света фар.

Подрулевой переключатель ваз 2107 ремонт

Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107

Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.

Для этого достаточно ознакомиться со следующей инструкцией:

  1. Изначально рекомендуется отключить массу с аккумулятора, так как предстоящая работа связана с электрикой. Это исключит вероятность появления короткого замыкания.
  2. Для снятия верхней крышки рулевого колеса понадобится открутить с внутренней стороны два болта, воспользовавшись крестовой отверткой.
  3. Сам руль демонтируется с помощью рожкового или обычного ключа на 24, которым откручивается фиксирующая гайка. Для окончательного снятия этой части потребуется выполнить качающие движения в разные стороны с одновременным давлением в свою сторону.
  4. После снятия рулевого колеса можно обнаружить специальный контакт, который следует зачистить от окислений/загрязнений и подогнуть, если он расположен неправильно.
  5. Вся конструкция собирается в первоначальное состояние в обратной последовательности.
  6. Выполняет проверка работоспособности системы.

Схема включения указателей поворота и аварийной сигнализации

Указатели поворотов включаются подрулевым переключателем. Режим аварийной сигнализации (мигают все указатели поворотов) включается выключателем, установленным на рулевой колонке. С 1995 г. в конструкции выключателя изменена схема подключения контрольной лампы и ликвидированы выводы «5» и «6».

Реле аварийной сигнализации должно обеспечивать мигание ламп указателей поворота с частотой 90±30 в минуту при температуре окружающего воздуха от –20 до 50° С и напряжении от 10,8 до 15 В. При перегорании одной из ламп указателя поворота частота мигания контрольной и оставшихся ламп удваивается.

Реле установлено в салоне на передней панели за щитком приборов.Схема включения аварийной сигнализацией и сигналами поворотов представлена на рисунке 2.

Замена лампы бокового указателя поворота

Если на автомобиле установлен подкрылок, снимаем его.

С внутренней стороны крыла снимаем защитный чехол вместе с патроном указателя поворота и меняем неисправную лампу.Вставляем патрон в корпус указателя и надеваем защитный чехол.

Замена бокового указателя поворота

1. С внутренней стороны крыла головкой «на 7» или отрезком трубы подходящего диаметра сжимаем усики фиксатора корпуса указателя и выталкиваем их в отверстие крыла.

Аналогично выталкиваем второй фиксатор и снимаем указатель.

Выводим провода наружу через отверстие крыла.

2. Для замены патрона снимаем его с проводов и подсоединяем к ним новый.
3. Вставляем лампу с патроном в корпус указателя.4. Совместив фиксаторы с отверстиями, устанавливаем указатель поворота на место.

ПОДРОБНОСТИ: Фотоотчет по замене масла в двигателе Вольво XC90 Инструкция как поменять моторное масло в XC90

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
  3. Схема включения указателей поворота и аварийной сигнализации
1 – блок-фары с передними указателями поворота; 2 – боковые указатели поворота; 3 – монтажный блок; 4 – реле зажигания; 5 – выключатель зажигания; 6 – реле-прерыватель указателей поворота и аварийной сигнализации; 7 – контрольная лампа указателей поворота, расположенная в спидометре;8 – задние фонари с лампами указателей поворота; 9 – выключатель аварийной сигнализации; 10 – переключатель указателей поворота в трехрычажном переключателе; А – к клемме “30” генератора; Б – нумерация штекеров в выключателе аварийной сигнализации; В – порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется схема включения указателей поворота и аварийной сигнализации ВАЗ 2105 Жигули, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям.

Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки.

Подробное описание такого агрегата, как схема включения указателей поворота и аварийной сигнализации ВАЗ 2105 Жигули имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы.

Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

ПОДРОБНОСТИ: Замена сцепления Рено Логан — MegaSOS

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Июль 13th, 2013 admin

Блок схема лабораторная работа химия неорганическая ваз 2107 подрулевой переключатель схема.

Осуществляем ремонт устройства

Переключатели, расположенные под рулем автомобиля ВАЗ-2107, при первых признаках неисправности требуют прежде всего выяснения причины, по которой не работает та или иная функция. Чтобы выяснить причину, необходимо прежде всего снять устройство и попробовать самостоятельно определиться с поломкой. Причин поломок не так уж и много, но зачастую приходится заменять устройство на новое. Итак, чтобы определиться с причинами выхода из строя подрулевых выключателей, рассмотрим из каких частей они состоят, а для этого нам поможет фото.

Конструкция переключателей, является неразборной. В любом случае, когда возникает проблема с работой рычагов управления, необходимо его извлечь и пытаться осуществить ремонт. Если даже не получится, то всегда можно купить новый элемент.

ВАЗ 2107 | Проверка и замена подрулевых переключателей

7.8.7. Проверка и замена подрулевых переключателей
ОБЩИЕ СВЕДЕНИЯ

Переключатель указателя поворота и света фар типа 69.3709

Номера контактов переключателя указателя поворотов и света фар

Переключатель стеклоочистителя и омывателя типа 70.3709

Номера контактов переключателя стеклоочистителя и омывателя

Положения рычагов подрулевого переключателя

Жирными линиями показаны исходные положения, тонкими – фиксированные и пунктирными – нефиксированные положения рычагов.
ПОРЯДОК ВЫПОЛНЕНИЯ

Замыкание контактов при различных положениях рычага переключателя указателя проворота и света фар

Положение рычагаНомера замкнутых контактовВключаемые приборы
IВсе выключено
II49a–49aLУказатель левого поворота*
III49a–49aLУказатель левого поворота
IV49a–49aRУказатель правого поворота*
V49a–49aRУказатель правого поворота
VI56–56bБлижний свет фар
VII30–56aСигнализация дальним светом*
VIII56–56aДальний свет фар

* Нефиксированное положение. Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя

Положение рычагаНомера замкнутых контактовВключаемые приборы
IВсе выключено
II53e–53, 53a–jПрерывистая работа стеклоочистителя*
III53e–53, 53a–jПрерывистая работа стеклоочистителя
IV53a–53Первая скорость стеклоочистителя
V53a–53bВторая скорость стеклоочистителя
VI53ah–WОмыватель и стеклоочиститель*

* Нефиксированное положение
automn.ru

Замена выключателя сигнала торможения

Под панелью приборов со стороны водителя…
…снимаем два штекера с выводов выключателя.

Ключом «на 19» отворачиваем пластмассовый буфер,…

…ослабляем затяжку контргайки и выворачиваем выключатель из резьбового отверстия кронштейна.

Установив новый выключатель, регулируем свободный ход педали тормоза (см. «Тормозная система»).

Провода подсоединяем к выключателю в произвольном порядке.

Подрулевые переключатели

На автомобиле применен трехрычажный подрулевой переключатель, установленный на рулевой колонке. Переключатели указателя поворотов, света фар и режима работы очистителя и омывателя фар имеют общий корпус.

Замена подрулевых переключателей и выключателя аварийной сигнализации

Поддев отверткой, снимаем декоративную накладку.

Головкой «на 24» отворачиваем гайку крепления рулевого колеса, оставив ее на валу заподлицо,…

…ударами ладоней по ободу сбиваем рулевое колесо со шлицев вала.

Если таким способом снять его не удается — поджав коленями обод, сбиваем его, нанося удары по валу через оправку из мягкого металла.

Окончательно отворачиваем гайку и снимаем рулевое колесо.

Крестообразной отверткой отворачиваем четыре винта, стягивающие с двух сторон половинки кожуха рулевой колонки,…

.. .и один саморез, фиксирующий нижнюю половину на колонке.

Снимаем нижнюю накладку, разрезав пластмассовый хомут крепления к ней жгута проводов.

Снимая верхнюю половину кожуха, не потеряйте резиновое кольцо с выключателя зажигания.

Для замены выключателя аварийной сигнализации снимаем его с соединительной колодки и устанавливаем новый.

Читать еще:  Щелчки при резком трогании

Снимаем приборную панель (см. «Снятие щитка приборов»).

Внутри приборной панели разъединяем соединительные колодки жгута подвода напряжения к подрулевым переключателям:

.шести- и двухразъемную.

Вынимаем их снизу приборной панели.

Головкой «на 8» ослабляем болт хомута крепления подрулевых переключателей…

..и снимаем их вместе со жгутами проводов с рулевой колонки, сдвинув вдоль оси вверх.

Устанавливаем новые подрулевые переключатели в последовательности, обратной снятию.

ВНИМАНИЕ! Укладывая жгуты проводов в нижний кожух, обязательно закрепляем их пластмассовым хомутом и убеждаемся, что они не касаются карданного шарнира рулевого вала.

Звуковые сигналы

Звуковые сигналы включаются центральной кнопкой рулевого колеса. Контактное кольцо выключателя закреплено на рулевом колесе, а подпружиненный контакт — на корпусе подрулевых переключателей.

В настоящее время применяюся звуковые сигналы 20.3721-01. Они имеют винт для регулировки сигнала и встроенное реле (выводы монтажного блока под реле звукового сигнала закорочены перемычкой).

Сигналы неразборные — при выходе из строя подлежат замене.

Схема включения звуковых сигналов : 1 — звуковые сигналы; 2 — монтажный блок; 3 — контактная перемычка на месте установки реле РЗ; 4 — выключатель звуковых сигналов.

Регулировка и замена звукового сигнала

Чтобы отрегулировать один из сигналов, отключаем другой. Для этого…

…отсоединяем наконечник серого с черной полосой провода от вывода отключаемого сигнала.

При включенном другом сигнале, отверткой плавно вращая регулировочный винт в ту или иную сторону, добиваемся чистого и громкого звука. Если регулировкой не удается устранить хрипы — меняем звуковой сигнал.

Для замены звукового сигнала отсоединяем «минусовую» клемму аккумуляторной батареи. Отсоединяем провода от неисправного звукового сигнала.

Ключом «13» отворачиваем гайку..

… и снимаем сигнал.

Новый сигнал устанавливаем в обратной последовательности. Провода к сигналу подключаем в произвольном порядке.

Как разобрать переключатель поворотов на ваз 2107

Если стеклоочистители не хотят работать

Принцип действия

На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.

Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и «отвечают» за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику. С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!

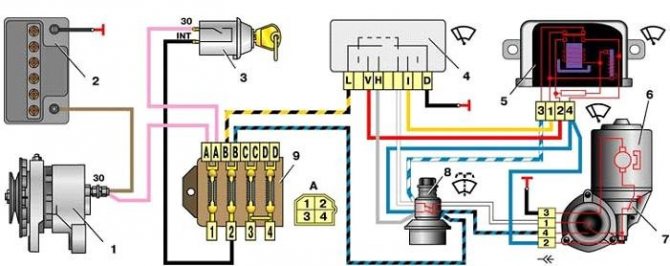

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

Видео о том, как работает стеклоочиститель

Основные узлы дворников:

  • трапеция;
  • мотор-редуктор;
  • реле;
  • щетки.

Если не работают дворники, то причину нужно искать в любом элементе.

Видео- поиск неисправности в электрической части

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

  • Открутить гайки крепления;
  • отогнуть рычаг, снять его с посадочного места;
  • ключом на 22 открутить крепления трапеции с двух сторон;
  • снять пластиковые вставки;
  • снять уплотнительную резинку капота;
  • убрать питание от моторчика стеклоочистителя;
  • вынуть его с приводом из отверстия в кузове;
  • защитный чехол отогнуть, открутить гайки крепления;
  • надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

  • установить моторчик в начальное положение;
  • параллельно друг другу расположить кривошип и короткую тягу;
  • после этого к трапеции закрепить моторчик.

Не работает реле дворников

При отказе дворников в работе прерывистого режима можно утверждать, что из строя вышло реле. Сначала нужно проверить подачу питания на колодку реле. Для этого необходимо снять реле, включить дворники в прерывистом режиме работы, проверить напряжение на клеммах. Если ток не поступает, нужно устранить обрыв цепи или заменить выключатель. Конструкция реле такова, что ремонту оно не подлежит. Так что, если при напряжении оно не работает, нужно менять деталь на новую.

Выключатель дворников

Чтобы проверить поступление напряжение на выключатель, нужно снять накладки с рулевого управления или на колодках подключения реле. На проводе черно-желтого цвета напряжение есть всегда. Проверить на красном и сером проводах. Если на одном из них нет напряжения, значит нужно менять выключатель.

Причины перегорания предохранителя.

Если в двух положениях переключателя дворники не работают, то скорее всего перегорел предохранитель, который служит для защиты цепи от коротких замыканий и перегрузок. Когда рычаг управления дворниками установлен в позицию » выключено», и щетки не останавливаются в нижней части стекла или в другом месте, значит, проблема в редукторе. Именно там установлен специальный выключатель, который следит именно за тем, чтобы после выключения щетки оставались в нужном положении.

Из-за большой перегрузки электромоторчика, перегрева проводки, попадания на него воды предохранитель может перегорать. Заменить его просто, но причину перегорания необходимо выяснить и устранить.

Почему не работает омыватель лобового стекла.

Все неисправности омывателя делят на две группы: электрические и механические.

Механические:

  • Отсутствие наличие жидкости. В зимнее время нельзя использовать обычную воду, так как она может замерзнуть. Если вода все же замерзла, нужно прогреть двигатель авто и оставить в теплом помещении.
  • Шланг подачи жидкости может слететь или пережаться.
  • Форсунки тоже могут остановить работу омывателя. Плохое качество воды, омывающей жидкости приводят к тому, что штуцеры забиваются грязью, ржавчиной, и омывающая жидкость не поступает. Форсунки прочищают или приобретают новые.

Электрические:

  • Перегорел предохранитель F2(10A).
  • Электродвигатель не качает, жидкость не поступает, значит окислились клеммы. Нужно зачистить клеммы и контакты, все подсоединить.
  • Неисправный выключатель. Если при присутствии напряжения моторчик не крутит, то причина в нем.
  • Проверить моторчик насоса подключением к АКБ напрямую, если он закрутился, то неисправность в подрулевом выключателе.

Подрулевой переключатель на автомобилях ВАЗ и не только, предназначен для приведения в действие таких электроприборов как:

  • включение и выключение поворотов;
  • если нужно воспользоваться стеклоочистителем или омывателем.

Благодаря переключателю, действия водителя за рулем во многом упрощаются. Без надобности отвлекаться на поиски того или иного переключателя для запуска необходимой функции. Именно поэтому наличие такого механизма является важной составляющей в управлении автомобилем.

Демонтируем переключатель

Чтобы заменить переключатель, нужно:

    Снять накладку рулевого колеса или с обратной стороны руля отвернуть винты крепления кнопки сигнала;

Отворачиваем винты и снимаем кнопку сигнала с руля

Отвернуть гайку крепления рулевого колеса

Снимаем пластиковый кожух

Крепление подрулевого переключателя

Новую деталь устанавливают по такому же принципу в обратном порядке.

Разбираем переключатель поворотов на ваз 2107

И хотя многие производители переключателей поворотов заявляют, что это полностью неразборная конструкция, все же приложив некоторые усилия, разобрать ее можно. Разбор устройств необходим при его ремонте. Проходит в несколько этапов:

  1. При помощи сверла на 3 мм высверливаем 2 верхние заклепки и снимаем верхнюю часть которая крепится на трубку;
  2. После снятия этой части мы видим еще 2 заклепки, которые держат кольцо;
  3. Аккуратно снимаем кольцо с пазов, далее нужно снять дополнительные кольца и рычаги.

Осуществляем ремонт устройства

В ВАЗ-2107 переключатели находятся под рулем автомобиля. При подозрении на неисправность первым делом необходимо выяснить причину, по которой не работает та или иная функция.

Ремонтируем переключатель

Снимаем подрулевой переключатель на семерке. Сняв первое кольцо, затем рычаг фар, стопов и дворников мы добираемся до механизма при помощи которого автоматически отключаются повороты. Вынимаем его и здесь кроется причина всех бед: между язычками находится пружинка, которая обламывается и не разводит язычки в разные стороны. Необходимо провести замену пружины, можно использовать обычную пружинку из шариковой ручки. Далее начинаем сбор всех колец и рычагов в обратной последовательности. После окончания работы проверяем как работают рычаги и механизм отщелкивания поворотов. Для этого соединяем колодки и накладываем клеммы на аккумулятор, если все функции работают, то мы справились с ремонтом.

Также причина неисправности переключателя поворотов может быть в загрязнении или окислении контактов. Очистить грязные или окислившиеся контакты можно, для этого необходимо немного отогнуть «просевшие» пружинки и остальные доступные детали. Как правило, после проведения таких очистительных манипуляций удается восстановить работоспособность переключателя.

Видео по замене подрулевого переключателя

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
