Как проверить проводку на ваз 2110

Чиним и меняем проводку на ВАЗ 2110 по электросхеме

Правильная работа транспортного средства зависит от работоспособности многих узлов, в частности, речь идет об электрической системе авто. Если в работе проводки появляются неполадки, это может отразиться на работоспособности двигателя в целом, поэтому каждый автовладелец должен разбираться в электрической схеме. Что представляет собой электросхема ВАЗ 2110, какие неисправности для нее характерны и что необходимо делать в качестве профилактики? Об этом читайте ниже.

Особенности

В машинах ВАЗ 21102 электрическая схема проводки для карбюраторов и инжекторов на 8 или 16 клапанов почти идентичная.

Для начала давайте рассмотрим особенности, которыми характеризуется схема электрооборудования «Десятки»:

  1. Питание всех девайсов и оборудования осуществляется от бортовой сети. Все провода имеются разные цвета, что позволяет во многом упростить процедуру ремонта и замены.
  2. Отрицательный контакт это всегда заземление, то есть масса. Минусовые контакты подключаются к кузову автомобиля. Как правило, отрицательный провод имеет черную изоляцию.
  3. Положительный провод оснащается красной изоляцией. При проведении ремонта провода нельзя менять местами.
  4. Любое электрооборудование либо система, подключенная к бортовой сети, имеет собственный жгут проводов.
  5. Схема электрики выполнена так, что при включенном аккумуляторе все цепи функционируют под напряжением. Соответственно, выполняя ремонтные работы по проводке клеммы АКБ желательно отключать, чтобы не допустить скачков напряжения.

Карбюраторные модели

Первый модели «Десяток», выпускавшиеся с 1998 года, оснащались карбюраторными двигателями. Инжекторы стали появляться спустя несколько лет, однако карбюраторные версии до сих пор повсеместно используются нашими соотечественниками. Что касается схемы электропроводки в этих авто, то принципиальных отличий в карбюраторных и инжекторных ДВС нет. Есть некоторые отличия, связанные с подкапотной проводкой, они обусловлены установкой усовершенствованного зажигания (автор видео канал ЖЕЛЕЗНЫЙ ЯЩИК).

Поэтому, если вы вдруг решите поменять карбюраторный ДВС на инжекторный, то проблем с этим, вероятнее всего, не возникнет. Единственным моментом, которые следует учитывать, является подключение бензонасоса. Для того, чтобы этот узел всегда функционировал правильно, нужно дополнительно уложить проводку для запитки устройства к управляющему модулю, расположенному в салоне авто.

Инжектор

И хотя общая электросхема разных модификаций почти идентичная, последние все же имеют свои особенности. Например, в них устанавливается предохранительный блок, в котором используются плавкие предохранительные детали. Помимо этого, инжекторные версии оснащаются большим числом различных датчиков и контроллеров, позволяющих обеспечить оптимальную работу ДВС. Из-за большого количества регуляторов сама электросхема инжекторных ВАЗ 2110 будет более сложной. Тем более, что в карбюраторных версиях нет управляющего блока (ЭБУ).

Фотогалерея «Схемы для разных модификаций 2110»

Распространенные неисправности и варианты их устранения

Какие неполадки могут произойти в работе электроцепи:

  1. Короткое замыкание. На практике такие неполадки обусловлены повреждением проводов или пробоем изоляции.
  2. Обрыв проводки. Проблемы такого плана решаются путем замены поврежденных цепей. Если повреждение незначительное, то дефектное место можно обмотать несколькими слоями изоленты.
  3. Плохой контакт оборудования с электросетью авто. При таких проблемах сразу же следует проверить качество подключения, то есть убедиться в том, что контакт на разъеме неработоспособный. Есть вероятность, неисправность удастся «победить» путем отключения и подключения разъема.
  4. Скачки напряжения в сети. Неисправности такого плана могут быть связаны с использованием более мощных, чем позволяет бортовая сеть, потребителей энергии. Самой частой ошибкой является использование разветвителя в прикуривателе. Гнездо прикуривателя рассчитано на определенную мощность. Поэтому когда водитель пытается подключить к этому разъему несколько потребителей энергии, это может спровоцировать как перегорание предохранителя, так и скачок напряжения.
  5. Поломка предохранительного устройства. Сам по себе предохранительный элемент используется для защиты оборудования, но время от времени эти детали перегорают из-за износа. Если перегорание случается систематически, то нужно искать проблему в проводке.
  6. Неполадки в работе системы зажигания, в частности, речь идет о высоковольтных проводах. Такая проблема случается нечасто, но если она все-таки происходит, ее поиск может занять много времени. Дело в том, что симптомы повреждения высоковольтных проводов схожи с признаками выхода из строя свечей зажигания.
    Силовой агрегат начинает троить во время движения, ухудшается его мощность, запуск может быть затрудненным. Поэтому при появлении таких симптомов следует произвести диагностику высоковольтных кабелей. В них может быть повреждена изоляция (автор видео Евгений Чурилов).

Как быть, если электрическое оборудование в машине перестает работать? Для начала нужно проверить наличие напряжения в электроцепи.

Для диагностики потребуется вольтметр, процедура проверки выполняется так:

  1. Сначала тестер следует настроить в режим вольтметра.
  2. Один из выводов тестера нужно подсоединить к минусовой клемме АКБ либо кузову своей «десятки». Удостоверьтесь в том, что контакт на кузове хороший.
  3. Другой щуп тестера соединяется с подающим проводом в диагностируемой электроцепи. Конечно же, перед этим его следует отсоединить выходов оборудования.
  4. Если в итоге на экране тестера появились цифры, это свидетельствует о том, что напряжение на данном участке цепи имеется и проводка в ней рабочая. Аналогичные действия выполняются с другими электроцепями.

Как найти короткое замыкание:

  1. Сначала из гнезда предохранительного блока удаляется сам предохранитель, который отвечает за диагностируемую цепь.
  2. Тестер следует перевести в режим вольтметра один его щуп устанавливается в гнездо предохранителя. Учтите, при этом все электрооборудование в данной цепи следует отключить.
  3. Попробуйте немного пошевелить провод если в этот момент на дисплее тестера стали появляться значения, это говорит о том, что вы нашли цепь с коротким замыканием.

Меры профилактики

Какие профилактические меры позволят избежать неполадок в работе проводки:

  • любые ремонтные работы, связанные с электрикой, должны производиться при отключенном АКБ,
  • в свою очередь, отключение клемм аккумулятора, а также их подключение должно осуществляться только при выключенном зажигании,
  • при поломке предохранителей возможна установка исключительно штатных устройств (любые самодельные детали из кусков проволоки ставить нельзя), соответствующих номиналу,
  • при заведенном двигателе отключать аккумулятор нельзя, так как это может спровоцировать неполадки в работе генератора,
  • всегда нужно следить за состоянием приводного ремня генератора на нем не должно быть следов повреждений и дефектов,
  • сварочные работы должны осуществляться при отключенном АКБ и генераторе, а также ЭБУ, поскольку это может стать причиной серьезной поломки,
  • периодически нужно прочищать клеммы АКБ.

Видео «Ремонт проводки в ВАЗ 2110 своими руками»

Подробнее о том, как в гаражных условиях определить неисправность электроцепи и как ее самостоятельно устранить смотрите в ролике ниже (автор видео канал Ramanych).

Электрическая схема автомобиля ВАЗ 2110

В сборнике находится вся необходимая документация по электрооборудованию ВАЗ-2110, сама схема, система подогрева сидений, очиститель фар, электронный модуль управления двигателем и блок предохранителей. Схемы на другие модели можно посмотреть тут. Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ-2110.

Схема ВАЗ 2110

1. блок-фара; 2. датчики износа передних тормозных колодок; 3. датчик включения электродвигателя вентилятора; 4. электродвигатель вентилятора системы охлаждения двигателя; 5. звуковой сигнал; 6. генератор ВАЗ-2110; 7. датчик уровня масла; 8. блок управления электромагнитным клапаном карбюратора; 9. контроллер отопителя; 10. выключатель клапана рециркуляции; 11. лампа подсветки рычагов управления отопителем; 12. коммутатор; 13. концевой выключатель карбюратора; 14. датчик контрольной лампы давления масла; 15. свечи зажигания; 16. электромагнитный клапан карбюратора; 17. датчик указателя температуры охлаждающей жидкости; 18. датчик-распределитель зажигания; 19. катушка зажигания; 20. стартер; 21. электродвигатель вентилятора отопителя; 22. дополнительный резистор электродвигателя отопителя; 23. датчик скорости; 24. выключатель света заднего хода; 25. микромоторедуктор привода заслонки отопителя; 26. клапан рециркуляции; 27. датчик уровня тормозной жидкости; 28. колодки для подключения электродвигателя омывателя заднего стекла; 29. аккумуляторная батарея; 30. электродвигатель смывателя ветрового стекла; 31. датчик уровня омывающей жидкости; 32. датчик уровня охлаждающей жидкости; 33. моторедуктор очистителя ветрового стекла; 34. монтажный блок: 35. колодки для подключения жгута предупредительного света; 36. переключатель наружного освещения; 37. комбинация приборов; 38. выключатель заднего противотуманного света; 39. контрольная лампа противотуманного света; 40. контрольная лампа обогрева заднего стекла; 41. часы ВАЗ-2110; 42. выключатель обогрева заднего стекла; 43. подрулевой переключатель; 44. колодка для переключения проводов при установке блок-фар другого типа; 45. регулятор освещения приборов; 46. выключатель зажигания; 47. колодки для подключения жгута проводов очистителей фар; 48. розетка для переносной лампы; 49. плафон индивидуального освещения салона; 50. выключатель стоп-сигнала; 51. плафон освещения салона; 52. блок бортовой системы контроля; 53. датчик указателя уровня топлива; 54. выключатель аварийной сигнализации; 55. датчик ремня безопасности водителя; 56. прикуриватель; 57. лампа подсветки пепельницы; 58. выключатель лампы освещения вещевого ящика; 59. колодка для подключения бортового компьютера; 60. лампа освещения вещевого ящика; 61. боковые указатели поворота; 62. выключатели в стойках передних дверей; 63. выключатели в стойках задних дверей; 64. выключатель контрольной лампы стояночного тормоза; 65. фонарь освещения багажника; 66. датчик температуры для системы отопления; 67. наружные задние фонари; 68. внутренние задние фонари; 69. фонари освещения номерного знака; 70. элемент обогрева заднего стекла; 71. колодка для подключения дополнительного стоп-сигнала.

Схема подогрева задних сидений для модели ВАЗ-2110-12

Электросхема очистителя фар авто

Блокировка замков автомобиля — электросхема

Схема системы управления двигателем ВАЗ с контроллером BOSCH — ЭСУД 21104 1.6 16V

1 – колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 – колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 – катушки зажигания;
4 – датчик сигнализатор иммобилизатора;
5 – блок управления иммобилизатора;
6 – свечи зажигания;
7 – форсунки;
8 – колодка диагностики;
9 – колодка жгута системы зажигания к жгуту салонной группы АБС;
10 – контроллер; 11 – электробензонасос;
12 – колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 – колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 – колодка жгута системы зажигания к жгуту форсунок;
15 – колодка жгута форсунок к жгуту системы зажигания;
16 – колодка жгута системы зажигания к жгуту боковых дверей;
17 – датчик скорости;
18 – регулятор холостого хода;
19 – датчик положения дроссельной заслонки;
20 – датчик температуры охлаждающей жидкости;
21 – датчик массового расхода воздуха;
22 – датчик контрольной лампы давления масла;
23 – датчик фаз;
24 – датчик кислорода;
25 – датчик положения коленчатого вала;
26 — датчик детонации;
27 – электромагнитный клапан продувки адсорбера;
28 – датчик уровня масла;
29 – датчик указателя температуры охлаждающей жидкости;
30 – колодка жгута системы зажигания к жгуту панели приборов;
31 – колодка жгута панели приборов к жгуту системы зажигания;
32 – реле зажигания;
33 – предохранитель реле зажигания;
34 – предохранитель цепи питания электробензонасоса;
35 – реле электробензонасоса;
36 – реле электровентилятора;
37 – предохранитель цепи питания контроллера;
38 – колодка жгута системы зажигания к соединителю кондиционера;
39 – комбинация приборов;
40 – выключатель зажигания;
41 – электровентилятор системы охлаждения;
42 – блок бортовой системы контроля;
43 – реле стартера;
44 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46 – маршрутный компьютер;
47 – диагностический разъем.

Читать еще:  Как слить антифриз с Лада Калина аккуратно, для повторного использования

В двигателе QG16DE применена система фазированного распределённого впрыска топлива. Это означает, что для каждого цилиндра используется своя топливная форсунка (распределённый впрыск), а впрыск топлива производится форсункой только того цилиндра, в котором впускные клапаны находятся в открытом положении (фазированный впрыск). Количество впрыскиваемого топлива изменяется в зависимости от длительности электрического импульса, подаваемого на электромагнитный клапан форсунки с электронного блока управления двигателем (ЭБУ). В общем случае электронная система управления двигателем выполняет следующие функции:

• управление моментом и длительностью впрыска топлива;
• управление временем накопления энергии в катушках зажигания и регулирование опережения зажигания;
• регулирование и поддержание оборотов холостого хода двигателя;
• управление электрическим бензонасосом;
• управление электрическими вентиляторами охлаждения радиатора;
• управление муфтой компрессора кондиционера;
• управление электромагнитным клапаном продувки адсорбера системы улавливания паров бензина;
• управление контрольной лампой “CHECK ENGINE” (Проверь двигатель);
• взаимодействие со штатной автомобильной противоугонной системой (АПС) или иммобилайзером;
• формирование диагностических кодов неисправностей и взаимодействие с внешним диагностическим прибором;
• формирование сигналов для маршрутного компьютера;
• комплексное управление двигателем/АКП для уменьшения толчков при переключении передач за счет снижения крутящего момента двигателя;
• аварийный режим работы, позволяющий продолжить движение при выходе из строя отдельных компонентов ЭСУД.

Выполнение этих функций блок управления осуществляет по результатам обработки контролируемых параметров. К ним относятся:

• положение коленчатого вала;
• положение распределительного вала;
• положение дроссельной заслонки;
• положение педали акселератора
• положение ручки парковка-нейтраль АКП;
• положение педали тормоза (от выключателя фонарей стоп-сигнала);
• массовый расход воздуха и его температура;
• температура охлаждающей жидкости;
• напряжение бортовой сети;
• скорость автомобиля;
• содержание кислорода в отработанных газах;
• наличие детонации;
• наличие сигнала на включение кондиционера;
• положение ключа в замке зажигания;
• пароль АПС (иммобилайзера) на разрешение запуска двигателя;
• давление хладагента;
• давление в гидроусилителе рулевого управления.

Структурная схема ЭСУД (входящие в её состав устройства) условного делится на 4 группы: электронный блок управления (контроллер), датчики, исполнительные устройства, вспомогательные устройства. Иногда в авто применяется бесконтактная система зажигания — структурная схема ниже:

  1. АКБ;
  2. Прерыватель зажигания;
  3. Реле прерывателя зажигания;
  4. Свечи ВАЗ;
  5. Электронный модуль зажигания;
  6. Электронный контроллер;
  7. Датчик, фиксирующий положения коленвала;
  8. Диск задающий.

Предохранители и реле ВАЗ 2110

F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2 — 7,5А — Левая фара (ближний свет)
F3 — 10А — Левая фара (дальний свет)
F4 — 10А — Правая противотуманная фара
F5 — 30А — Электродвигатели стеклоподъемников дверей
F6 — 15А — Переносная лампа
F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 — 20А — Резервный
F11 — 5А — Лампы габаритного света правого борта
F12 — 7,5А — Правая фара (ближний свет)
F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А — Левая противотуманная фара
F15 — 20А — Электрообогрев сидений. Блокировка замка багажника
F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20 — 7,5А — Лампы задних противотуманных фонарей

К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле

Лада 2110 «M-ка цвета «Капри» › Бортжурнал › 56 Часть III.2016.Глава 2 — Разбираемся с проводкой (че-куда)

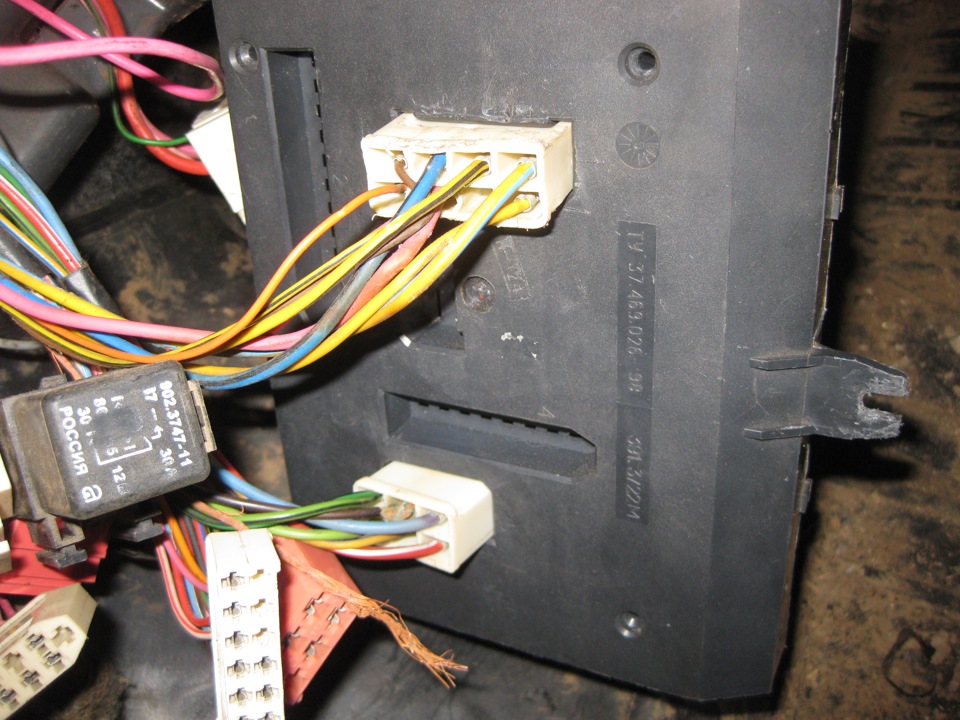

1.Стоит у меня блок 2110-3722.010-02 (391.3722М), который видимо относится:
1.к тем которые (» есть и те, и те без резисторов возбуждения генератора (и ножки сзади Ш4/9) которые нужны если стоит старая приборка (а иначе генератор не будет давать заряд пока не газануть).»
2.На некоторых моделях этих блоков есть проблема с перегревом токоведущей дорожки от реле обогрева заднего стекла до одноименного предохранителя, проблема в малой площади контакта силовой части реле с разъемом на блоке и аналогичная проблема для предохранителя, на блоке этой модификации данная проблема решена установкой дополнительных контактов в разъем блока.

Продолжение…
2.Да и насчет обгоревших проводов от обогрева сидений знал (замкнул штекер на блок обогрева в тоннеле на ручник, но всё остальное работало).Теперь у меня были обгоревшие провода и разобранный блок, но не до конца, т.к чтоб его распаять до конца нужен будет паяльник с отсосом да и специалист получше меня, поэтому оставлю это на потом, а пока разбор полётов с контактами.
Итак, что мы имеем

3.Таааак, идём по схеме и что:

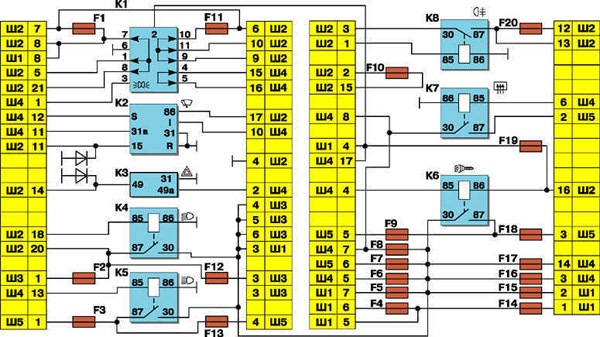

1)Колодка Ш1 (2) — Предохранитель F15 и F5 — колодка Ш1 (7) + Доп.реле К6 (ножка 30)
2)Колодка Ш5 (2) — Реле К7 (ножка 87)
С реле обогрева стекла К7 понятно, а вот предохранители F15 и F5 и Доп.реле К6 уже интереснее:
— F5 (30 A) — Электродвигатели стеклоподъемников дверей
— F15 (20 A) — Электрообогрев сидений, Блокировка замка багажника
— Реле К6 включается после включения зажигания и подает питание на следующие вещи:
пред F9:
эл/дв омыва стекол
эл/дв очистителя зад. стекла
эл/дв очист.ветрового стекла
эл/дв очистителя фар
пред F18:
лампа освещения вещ.ящика
контроллер отопителя
прикуриватель

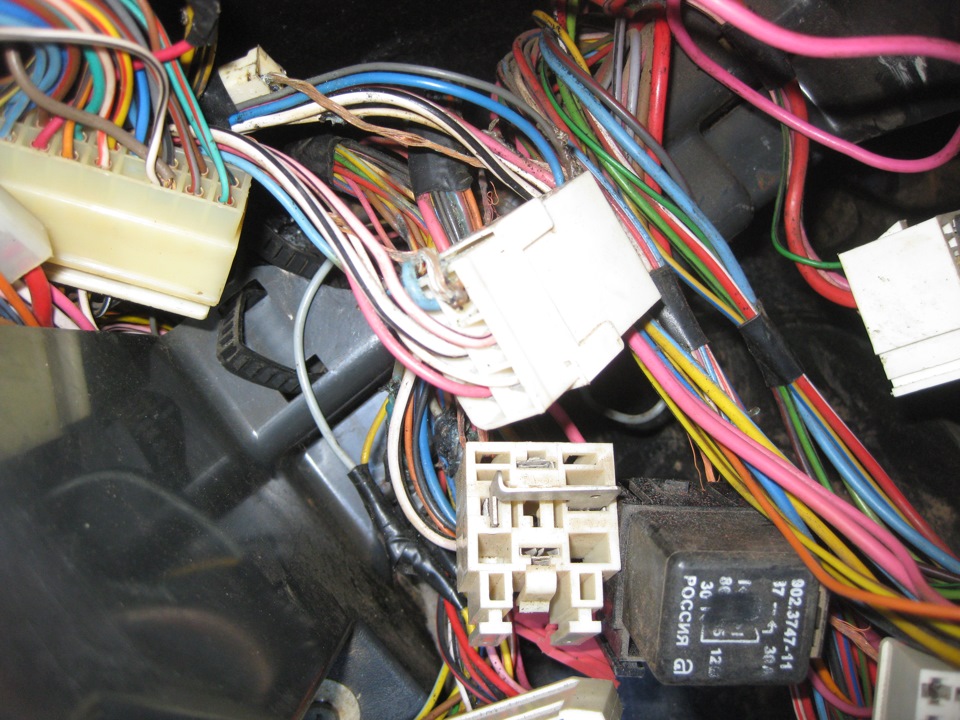

ВОТ откуда ноги тянутся я думаю, скорее всего сгорела какая-то дорожка к реле К6, отвечающая за контролер отопителя, но вопрос в том что другие приборы работали, как?
?
?

4.И вот с эти что-то надо делать, наверное придётся снимать панель для замены сгоревших проводов или кто подскажет что это за колодки?!

Буду штудировать литературу и инструкции по снятию панели, а так просто не хотелось бы снимать её, лучше было бы и зашумить и провода провести и шпильки на рулевую рейку засверлить новые (обломил 2 штуки ещё в мае 2014), ну и в перспективе замена сигнализации на автозапускную и т.д.Не хочу заглядывать на будущее, пока с этим надо разобраться.Так что у кого есть идеи, комментируйте, от советов тож не откажусь)

Схема электрооборудования автомобиля ВАЗ десятой модели

Проводка транспортного средства — это один из основных компонентов, обеспечивающих нормальную эксплуатацию авто. Это материал позволит вам разобраться в основных особенностях электроцепи ВАЗ десятой модели. Как выглядит электросхема автомобиля ВАЗ 2110, каковы неисправности характерны для нее — об этом читайте ниже.

Основные принципы

Автомобиль Лада 2110

Не важно, каким двигателем оснащена Lada, — это может быть ВАЗ 2110 инжектор или 2110 карбюратор — основа электрики в этой модели отличаться не будет.

Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

  1. Любое электрооборудование, а также устройства, которые питаются от электричества, основывается на однопроводном соединении. Инженеры компании Лада оснастили электропроводку проводами разных цветов, причем каждый из них отвечает за работу определенных функций. Соответственно, те или иные устройства будут подключаться к цепи через определенный жгут проводов. Благодаря этому у автолюбителя есть возможность самому разобраться в нюансах проводки, тем более, что при необходимости он сам сможет произвести ремонт тех или иных элементов.
  2. На ВАЗ 21102 8 или 16 клапанов, без разницы, минус является массой, то есть подключается к кузову транспортного средства.
  3. Что касается плюсового кабеля, то на 8- либо 16-клапанном двигателе он всегда будет красным. Так что, если производится замена проводки ВАЗ 2110 или ее ремонт, не нужно менять цвет проводов, в противном случае вы сами себя запутаете в дальнейшем.
  4. Каждое оборудование или система, связанная с электроцепью авто, оборудуется отдельным жгутом с кабелями.
  5. Десятая модель семейства ВАЗ устроена так, что при активированном АКБ вся электроцепь и оборудование работают под напряжением. Поэтому при выполнении любых работ, связанных с бортовой сетью, всегда нужно отключать аккумуляторную батарею.
  6. Помните о том, что существует и бесконтактная система. Как правило, она необходима для того, чтобы создать качественную искру при запуске двигателя, что также способствует лучшему сгоранию горючей смеси. Для нормального функционирования такой бесконтактной системы необходимо использовать высоковольтные кабеля (автор видео — MR. BORODA).
Читать еще:  Размеры шин и дисков на ВАЗ 1111 Ока 2004 года

Карбюраторные модели

Первые модели 8- и 16-клапанных автомобилей ВАЗ 2110 были оборудованы только карбюраторными моторами. Через несколько лет отечественный автомобильный концерн начал комплектовать свои транспортные средства инжекторными двигателями. Разумеется, инжекторная модель является более совершенной, но сегодня в России и странах СНГ используются десятки тысяч карбюраторных машин с 8- и 16-клапанными ДВС.

Вероятнее всего, владельцев десяток интересует вопрос — на карбюраторах и инжекторах 21102 схема отличается или нет? В принципе, особых отличий между этими версиями в плане электроцепи нет. Практически все системы, применяемые на инжекторных 8- и 16-клапанных двигателях, идентичны карбюраторным агрегатам. Соответственно, если у вас возникнет необходимость замены карбюраторного двигателя на инжекторный или установить дополнительные устройства, то проблем с этим не возникнет. Если вы загляните в подкапотное пространство, то сможете заметить, что на обоих версиях авто имеются даже одинаковые выходы и штекеры.

Электрическая схема проводки автомобиля 2110

Одним из основных моментов, который необходимо учесть при замене карбюратора на инжектор, является подключение топливного насоса. Чтобы бензонасос всегда работал корректным образом, необходимо дополнительно проложить проводку для его питания к блоку управления.

Инжектор

Кроме того, что электрическая проводка в карбюраторных и инжекторных версиях фактически идентичная, инжектор имеет определенные особенности. К примеру, он оснащается плавкими предохранителями, а также в инжекторных версиях авто присутствует большее количество датчиков.

По факту, в результате того, что эти автомобили оснащены большим количеством различных датчиков, предназначенные для обеспечения функциональности ЭБУ, сама система является более сложной. Следует отметить, что на карбюраторных версиях электронного блока управления нет. Чтобы осуществить ремонт системы при необходимости, нужно четко знать обо всех ее компонентах и местах их установки. Сама же электроцепь в любых авто разделяется на подкапотную и салонную. Выше вы сможете ознакомиться со схемой электроцепи, а ниже представлены основные ее обозначения.

Запрос вернул пустой результат.

Диагностика неисправностей

В любом случае, при выявлении определенных неисправностей в работе проводки, диагностику необходимо начинать с поиска контактов. Чтобы произвести проверку их состояния, нужно в первую очередь проверить сами провода, которые входят в жгут проводки.

Вариантов для диагностики может быть несколько:

  • визуальная диагностика, заключается в выявлении обрывов на глаз;
  • использование специальных приборов сопротивлений;
  • проверка надежности, а также целостности разъемов, контактов и т.д. (автор видео — Евгений Чурилов).

Для начала необходимо произвести диагностику состояния высоковольтных кабелей. Именно они в большинстве своем отвечают за обеспечение функционирования любого электрического оборудования транспортного средства. Тем более, что высоковольтные кабеля всегда находятся в неблагоприятной среде. Соответственно, зачастую основной причиной выхода из строя оборудования или устройств является именно электроцепь.

Ниже приведены основные признаки неисправностей высоковольтных кабелей:

  1. Включив радио на своей автомагнитоле, вы начинаете слышать помехи, которых до этого не было.
  2. Двигатель начинает троить, во время езды машина может дергаться.
  3. Увеличиваются показатели расхода бензина.
  4. Мотор периодически начинает «захлебываться», особенно при езде на пониженных оборотах.
  5. Уровень токсичности выхлопных газов значительно увеличивается.

Меры профилактики

В том случае, если вы заметили, что электроцепь вашей десятки работает некорректно, в первую очередь необходимо обратиться за помощью к электрику. Либо же вы можете самостоятельно произвести диагностику высоковольтных проводов, для этого необходимо использовать мультиметр.

Процедура диагностики осуществляется следующим образом:

  1. В первую очередь провод черного цвета необходимо установить в левое отверстие.
  2. Красный кабель следует установить посредине.
  3. Далее, включается само устройство для диагностики. Мультиметр необходимо активировать в режиме синей двадцатки.
  4. Теперь необходимо осторожно замкнуть между собой щупы мультиметра.
  5. В том случае, если на дисплее устройства стрелка показывает на ноль, то есть нулевое сопротивление, это свидетельствует о том, что с высоковольтными проводами все в порядке. Значит проблему необходимо искать в другом месте. Если же стрелка мультиметра на циферблате показала на единицу, это свидетельствует о том, что уровень сопротивления достаточно высокий и превышает норму. В данном случае можно понять, что проблема заключается в определенном проводе. Вероятнее всего, он перебит или у него плохой контакт. Чтобы не заниматься ремонтом, наиболее оптимальным вариантом будет приобретение нового провода и его установка.

При ремонте проводов нужно использовать не только изоленту, но и гофру, она более стойкая к протиранию, чем изолента.

Видео «Как производится ремонт проводки своими силами»

Более подробно о том, как осуществляется ремонт электроцепи в гаражных условиях, узнайте из видео ниже (автор видео — Ramanych).

Извините, в настоящее время нет доступных опросов.

Схема электрооборудования Ваз 2110 и его модификации

Первые автомобили Ваз 2110 выпускались с обычным восьмиклапанным карбюраторным двигателем.

Схема карбюраторного варианта исполнения ВАЗ 2110

Схема электропроводки автомобиля Ваз 2110 с системой впрыска топлива М 1.5.4 и ЯНВАРЬ 5.1 для 16 клапанных двигателей.

Электрическая сема Ваз 21102

1 — блок-фара35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов36 — выключатель зажигания
3 — выключатель света заднего хода37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя38 — выключатель клапана рециркуляции
5 — звуковой сигнал39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А42 — лампа освещения вещевого ящика
9 — стартер43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея44 — прикуриватель
11 — генератор45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла51 — розетка для переносной лампы
18 — клапан рециркуляции52 — часы
19 — микромоторедуктор привода заслонки отопителя53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя59 — плафон направленного света
26 — датчик уровня тормозной жидкости60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения62 — выключатель в стойке передней двери
29 — комбинация приборов63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света64 — наружный задний фонарь
31 — контрольная лампа противотуманного света65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла67 — фонарь освещения багажника
34 — подрулевой переключатель

А — колодки для подключения электродвигателя омывателя заднего стекла.
В — колодки для подключения жгута системы впрыска.
С — к колодке жгута предупредительного света.
D — колодка для подключения к бортовому компьютеру.
Е — к колодке жгута очистителей фар.
F — колодка для подключения к датчику уровня топлива в модуле электробензонасоса.
G — к элементу обогрева заднего стекла.
H — колодка для подключения дополнительного сигнала торможения.
J — к моторедуктору замка багажника.

На схеме условно не показано, что в жгуте проводов панели приборов вторые концы всех проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

Схема соединений системы управления двигателем 2111 с распределенным впрыском топлива автомобиля ВАЗ-21102

  • 1 – форсунки
    2 – свечи зажигания
    3 – модуль зажигания
    4 – колодка диагностики
    5 – контроллер (с 2000 года выпускается модификация системы с контроллерами М1.5.4N или «Январь-5.1»)
    6 – электродвигатель вентилятора системы охлаждения
    7 – колодка, присоединяемая к жгуту проводов панели приборов
    8 – главное реле
    9 – предохранитель, соединенный с главным реле
    10 – реле электровентилятора
    11 – предохранитель, соединенный с реле электровентилятора
    12 – реле электробензонасоса
    13 – предохранитель, соединенный с реле электробензонасоса
    14 – датчик массового расхода воздуха
  • 15 – датчик положения дроссельной заслонки
  • 16 – датчик температуры охлаждающей жидкости
  • 17 – CO-потенциометр (на автомобилях с модифицированной системой управления не устанавливается, регулировка СО производится с помощью прибора DST-2 через колодку диагностики)
  • 18 – регулятор холостого хода
  • 19 – датчик детонации
  • 20 – датчик положения коленчатого вала
  • 21 – датчик скорости автомобиля
  • 22 – блок управления иммобилайзера
  • 23 – индикатор состояния иммобилайзера
  • 24 – электробензонасос с датчиком уровня топлива
  • 25 – датчик контрольной лампы давления масла
  • 26 – датчик указателя температуры охлаждающей жидкости
  • 27 – датчик уровня масла
  • 28 – датчик детонации (устанавливается на автомобилях с модифицированной системой управления)
Читать еще:  Лада Калина

Блок предохранителей ВАЗ-2110, ВАЗ-2111, ВАЗ-2112

F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А — Левая фара (ближний свет).
F3 — 10А — Левая фара (дальний свет).
F4 — 10А — Правая противотуманная фара.
F5 — 30А — Электродвигатели стеклоподъемников дверей.
F6 — 15А — Переносная лампа.
F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла.
F10 — 20А — Резервный.
F11 — 5А — Лампы габар.итного света правого борта.
F12 — 7,5А — Правая фара (ближний свет).
F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А — Левая противотуманная фара.
F15 — 20А — Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (маршрутный компьютер).
F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А — Лампы задних противотуманных фонарей.

В цепи запуска предохранителей не предусмотрено.

Обозначение реле:

К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях серии 110 не устанавливается);

Схема управления отопителем 2110

1 – электродвигатель вентилятора;
2 – дополнительный резистор;
3 – контроллер;
4 – монтажный блок;
5 – выключатель зажигания;
6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции;
8 – клапан рециркуляции;
9 – микромоторедуктор привода заслонки отопителя;
А – к выключателю освещения приборов;
В – к источникам питания

Схема включения генератора 2110

1 – аккумуляторная батарея;
2 – генератор;
3 – монтажный блок;
4 – выключатель зажигания;
5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Схема включения стартера Ваз 21110

1 – аккумуляторная батарея;
2 – генератор;
3 – стартер;
4 – выключатель зажигания

Схема электрооборудования автомобиля ВАЗ десятой модели

Проводка транспортного средства — это один из основных компонентов, обеспечивающих нормальную эксплуатацию авто. Это материал позволит вам разобраться в основных особенностях электроцепи ВАЗ десятой модели. Как выглядит электросхема автомобиля ВАЗ 2110, каковы неисправности характерны для нее — об этом читайте ниже.

Основные принципы

Не важно, каким двигателем оснащена Lada, — это может быть ВАЗ 2110 инжектор или 2110 карбюратор — основа электрики в этой модели отличаться не будет.

Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

  1. Любое электрооборудование, а также устройства, которые питаются от электричества, основывается на однопроводном соединении. Инженеры компании Лада оснастили электропроводку проводами разных цветов, причем каждый из них отвечает за работу определенных функций. Соответственно, те или иные устройства будут подключаться к цепи через определенный жгут проводов. Благодаря этому у автолюбителя есть возможность самому разобраться в нюансах проводки, тем более, что при необходимости он сам сможет произвести ремонт тех или иных элементов.
  2. На ВАЗ 21102 8 или 16 клапанов, без разницы, минус является массой, то есть подключается к кузову транспортного средства.
  3. Что касается плюсового кабеля, то на 8- либо 16-клапанном двигателе он всегда будет красным. Так что, если производится замена проводки ВАЗ 2110 или ее ремонт, не нужно менять цвет проводов, в противном случае вы сами себя запутаете в дальнейшем.
  4. Каждое оборудование или система, связанная с электроцепью авто, оборудуется отдельным жгутом с кабелями.
  5. Десятая модель семейства ВАЗ устроена так, что при активированном АКБ вся электроцепь и оборудование работают под напряжением. Поэтому при выполнении любых работ, связанных с бортовой сетью, всегда нужно отключать аккумуляторную батарею.
  6. Помните о том, что существует и бесконтактная система. Как правило, она необходима для того, чтобы создать качественную искру при запуске двигателя, что также способствует лучшему сгоранию горючей смеси. Для нормального функционирования такой бесконтактной системы необходимо использовать высоковольтные кабеля (автор видео — MR. BORODA).

Карбюраторные модели

Первые модели 8- и 16-клапанных автомобилей ВАЗ 2110 были оборудованы только карбюраторными моторами. Через несколько лет отечественный автомобильный концерн начал комплектовать свои транспортные средства инжекторными двигателями. Разумеется, инжекторная модель является более совершенной, но сегодня в России и странах СНГ используются десятки тысяч карбюраторных машин с 8- и 16-клапанными ДВС.

Вероятнее всего, владельцев десяток интересует вопрос — на карбюраторах и инжекторах 21102 схема отличается или нет? В принципе, особых отличий между этими версиями в плане электроцепи нет. Практически все системы, применяемые на инжекторных 8- и 16-клапанных двигателях, идентичны карбюраторным агрегатам. Соответственно, если у вас возникнет необходимость замены карбюраторного двигателя на инжекторный или установить дополнительные устройства, то проблем с этим не возникнет. Если вы загляните в подкапотное пространство, то сможете заметить, что на обоих версиях авто имеются даже одинаковые выходы и штекеры.

Электрическая схема проводки автомобиля 2110

Одним из основных моментов, который необходимо учесть при замене карбюратора на инжектор, является подключение топливного насоса. Чтобы бензонасос всегда работал корректным образом, необходимо дополнительно проложить проводку для его питания к блоку управления.

Инжектор

Кроме того, что электрическая проводка в карбюраторных и инжекторных версиях фактически идентичная, инжектор имеет определенные особенности. К примеру, он оснащается плавкими предохранителями, а также в инжекторных версиях авто присутствует большее количество датчиков.

По факту, в результате того, что эти автомобили оснащены большим количеством различных датчиков, предназначенные для обеспечения функциональности ЭБУ, сама система является более сложной. Следует отметить, что на карбюраторных версиях электронного блока управления нет. Чтобы осуществить ремонт системы при необходимости, нужно четко знать обо всех ее компонентах и местах их установки. Сама же электроцепь в любых авто разделяется на подкапотную и салонную. Выше вы сможете ознакомиться со схемой электроцепи, а ниже представлены основные ее обозначения.

Диагностика неисправностей

В любом случае, при выявлении определенных неисправностей в работе проводки, диагностику необходимо начинать с поиска контактов. Чтобы произвести проверку их состояния, нужно в первую очередь проверить сами провода, которые входят в жгут проводки.

Вариантов для диагностики может быть несколько:

  • визуальная диагностика, заключается в выявлении обрывов на глаз;
  • использование специальных приборов сопротивлений;
  • проверка надежности, а также целостности разъемов, контактов и т.д. (автор видео — Евгений Чурилов).

Для начала необходимо произвести диагностику состояния высоковольтных кабелей. Именно они в большинстве своем отвечают за обеспечение функционирования любого электрического оборудования транспортного средства. Тем более, что высоковольтные кабеля всегда находятся в неблагоприятной среде. Соответственно, зачастую основной причиной выхода из строя оборудования или устройств является именно электроцепь.

Ниже приведены основные признаки неисправностей высоковольтных кабелей:

  1. Включив радио на своей автомагнитоле, вы начинаете слышать помехи, которых до этого не было.
  2. Двигатель начинает троить, во время езды машина может дергаться.
  3. Увеличиваются показатели расхода бензина.
  4. Мотор периодически начинает «захлебываться», особенно при езде на пониженных оборотах.
  5. Уровень токсичности выхлопных газов значительно увеличивается.

Меры профилактики

В том случае, если вы заметили, что электроцепь вашей десятки работает некорректно, в первую очередь необходимо обратиться за помощью к электрику. Либо же вы можете самостоятельно произвести диагностику высоковольтных проводов, для этого необходимо использовать мультиметр.

Процедура диагностики осуществляется следующим образом:

  1. В первую очередь провод черного цвета необходимо установить в левое отверстие.
  2. Красный кабель следует установить посредине.
  3. Далее, включается само устройство для диагностики. Мультиметр необходимо активировать в режиме синей двадцатки.
  4. Теперь необходимо осторожно замкнуть между собой щупы мультиметра.
  5. В том случае, если на дисплее устройства стрелка показывает на ноль, то есть нулевое сопротивление, это свидетельствует о том, что с высоковольтными проводами все в порядке. Значит проблему необходимо искать в другом месте. Если же стрелка мультиметра на циферблате показала на единицу, это свидетельствует о том, что уровень сопротивления достаточно высокий и превышает норму. В данном случае можно понять, что проблема заключается в определенном проводе. Вероятнее всего, он перебит или у него плохой контакт. Чтобы не заниматься ремонтом, наиболее оптимальным вариантом будет приобретение нового провода и его установка.

При ремонте проводов нужно использовать не только изоленту, но и гофру, она более стойкая к протиранию, чем изолента.

Видео «Как производится ремонт проводки своими силами»

Более подробно о том, как осуществляется ремонт электроцепи в гаражных условиях, узнайте из видео ниже (автор видео — Ramanych).

Извините, в настоящее время нет доступных опросов.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
