Как защитить камеру заднего вида автомобиля от грязи

Защита камеры заднего вида

Штатными камерами заднего вида комплектуется всё больше моделей автомобилей. Многие автовладельцы устанавливают устройство видеонаблюдения самостоятельно или в автосервисе. С его помощью парковка становится значительно более комфортной и безопасной. Однако в большинстве случаев линзы автомобильных видеокамер никак не защищены от налипающей грязи, способной существенно ухудшить видимость. Поэтому сегодня набирают популярность различные способы защиты камеры заднего вида от загрязнений. Среди них есть как заводские, так и кустарные.

Выдвижная камера на сервоприводе

Этот способ отличается высокой надёжностью. В обычном состоянии видеокамера спрятана, её вообще не видно. Поэтому она полностью защищена от грязи, снега, воды. При включении задней передачи подаётся управляющий сигнал на электропривод, который открывает заслонку, и видеокамера выдвигается на свою рабочую позицию.

Именно такая защита камеры заднего вида устанавливается сегодня на ряд премиальных моделей автомобилей. На рынке представлены также комплекты для самостоятельного монтажа видеокамер с сервоприводом. Поскольку такие устройства разрабатываются под конкретные модели, установить их получится не на любой автомобиль.

Преимущества описанного способа — высокая степень защиты линзы от загрязнений, удобство и надёжность. Дополнительный плюс — закрытая таким образом видеокамера оказывается защищенной ещё и от прямых струй воды на мойке (которые за счёт высокого давления могут вывести её из строя). К недостаткам можно отнести высокую стоимость подобных сборок и отсутствие их на рынке для ряда моделей.

Выдвижная камера заднего вида своими руками

Существует также возможность самостоятельного изготовления и установки подобной защиты. Этот способ подойдёт для людей, хорошо разбирающихся в радиотехнике. Потребуется изготовить корпус с выдвижной шторкой, приобрести и подключить привод, стабилизатор питания, реле, управляющее устройство (контроллер).

Корпус можно изготовить из текстолита либо распечатать на 3D-принтере. Недорогие сервоприводы продаются в китайских онлайн-магазинах. Основная проблема может возникнуть с управляющим устройством, поскольку разные модели приводов имеют различный тип управления.

На фото ниже приведен вариант такой кустарной сборки из текстолита. Здесь подключен сервопривод, применяющийся в радиоуправляемых моделях. Камера заднего вида тоже уже смонтирована.

Преимущество такого способа защиты видеокамеры — низкие затраты. Совокупная стоимость деталей получится в разы ниже предлагаемых на рынке сборок. Однако, чтобы собрать подобное устройство, нужно хорошо разбираться в электронике. К тому же недорогие сервоприводы могут довольно быстро выходить из строя (в течение года-полутора).

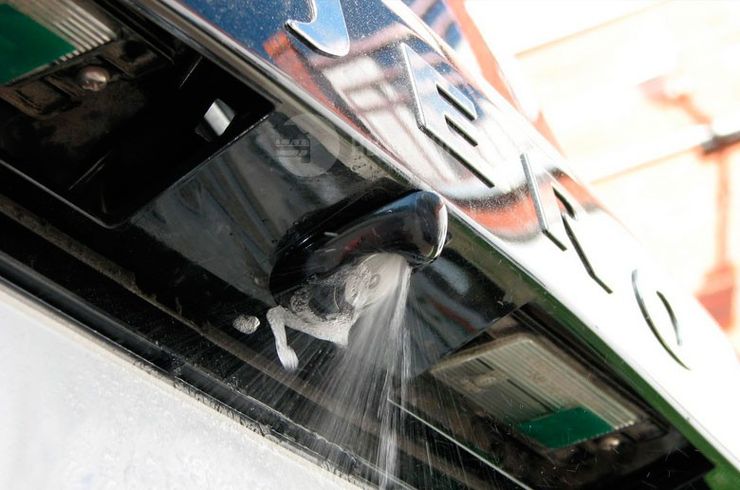

Омыватель камеры

Альтернативный вариант защиты камеры от грязи — установка омывателя. Аналогично сервоприводу, омыватель будет запускаться после включения задней передачи. Устанавливать его удобно в тех автомобилях, конструкция которых предусматривает штатный омыватель заднего стекла. В этом случае потребуется врезаться в шланг подачи жидкости с помощью тройника. Понадобится также установить два клапана — один защитный, второй — для управления от сигнала заднего хода.

Для непосредственного впрыска омывающей жидкости необходимо установить соответствующую форсунку. На рынке есть недорогие комплекты, которые можно самостоятельно смонтировать и подключить.

Преимущества такого способа — относительная дешевизна и несложность самостоятельной установки. Среди недостатков — повышенный расход омывающей жидкости, не самая высокая надёжность и качество очистки камеры. При сильном загрязнении может потребоваться значительное время, пока вся грязь смоется с линзы и на дисплее появится чёткая картинка. А при редком включении омывателя может заедать электрический клапан.

Защитный колпачок на камеру заднего вида

Ещё один популярный способ защиты камеры — установка специального колпачка. В нормальном положении он полностью закрывает линзу видеокамеры от грязи, при этом сама камера остаётся на виду. При включении задней передачи подаётся управляющий сигнал на колпачок, который поворачивается и открывает линзу.

Сегодня на рынке появились устройства разных производителей, разработанные под конкретные модели автомобилей. Наибольшей популярностью пользуются защитные комплекты «Стрелка».

Комплект поставки включает сервопривод с колпачком, блок управления, набор инструмента и комплектующих для монтажа. Управляющее устройство запитывается от зажигания и фонаря заднего хода. Колпачок имеет микроскопическое отверстие для предотвращения замерзания конденсированной влаги на линзе.

Помимо защиты камер заднего вида под конкретные модели автомобилей, выпускаются также сборки на основе универсальных видеокамер с защитными колпачками. Такие комплекты можно устанавливать на любые автомобили. Потребуется только просверлить отверстия для монтажа.

Преимущества защитных колпачков — высокая надёжность, абсолютная защита от грязи. Недостаток — высокая стоимость. Комплекты под конкретные авто стоят от 5000 рублей, сборки с универсальными камерами заднего вида— более 7000.

Защитные гели

Последний способ защиты камеры от грязи самый простой. Можно купить специальный защитный гель типа «Антидождь». Такие составы препятствуют накоплению на линзе воды, грязи, льда.

Преимущества — низкая стоимость, отсутствие каких-либо монтажных работ. Недостатки тоже очевидны — невысокая степень защищённости, необходимость периодического нанесения гелевого состава на линзу видеокамеры заднего вида (он действует максимум несколько месяцев).

Как самому быстро и просто защитить от грязи камеру заднего вида

Объектив камеры заднего вида всегда расположен на задней части авто — в одном из самых грязных мест на кузове любой машины. Именно тут летящая с дороги грязь, снег и прочая гадость оседают прежде всего. В том числе и на «линзе» камеры.

В результате подъезжаешь, к примеру, к месту парковки, включаешь заднюю передачу и видишь на экране вместо картинки происходящего сзади какую-то грязную муть. То есть смысл существования камеры заднего вида изрядно теряется. Комфортно пользоваться этим по-настоящему полезным девайсом не получается.

Верней, это возможно, но только в сухую погоду. А поскольку в России чуть ли не три четверти года либо идет дождь, либо метет метель, то проблема очистки объектива видеокамеры заднего вида всегда будет актуальной.

Читать еще: Тема: Камера заднего вида вместо центрального зеркала

Существует достаточно простое решение для рукастых обладателей подержанных кроссоверов, минивенов, универсалов и хетчбэков. Иначе говоря, моделей, у которых на заднем стекле штатно предусмотрен стеклоомыватель.

У таких машин рядом с объективом камеры на кузове нужно смонтировать дополнительную форсунку стеклоомывателя. Подойдет любая, даже самая дешевая. Устанавливается она так, чтобы струя жидкости била в объектив под некоторым углом, сметая грязь в сторону.

К форсунке с помощью трубочки подводится жидкость от омывателя заднего стекла. При каждом омывании заднего стекла будет смываться грязь и с камеры заднего вида. Обладатели седанов, у которых задний омыватель не предусмотрен конструкцией, могут изобразить что-то подобное.

Но это потребует не в пример больше трудозатрат — ведь трубку с омывайкой для камеры придется прокладывать от стеклоомывателя лобового стекла. А это уже совсем другой масштаб работ.

В любом случае, если нет желания заниматься чем-то подобным можно обойтись полумерой, которая полностью от грязи не убережет, но интенсивность загаживания объектива уменьшит радикально. Рецепт прост. В магазине автохимии берем какой-нибудь состав из серии «антидождь» и обрабатываем «стекляшку» видеокамеры.

После этого жидкие загрязнения на какое-то время перестанут липнуть к ней и девайс перестанет требовать постоянной протирки. Начнет опять пачкаться — повторяем обработку и наслаждаемся чистотой заднего вида дальше.

Защита камеры заднего вида от грязи и воды: можно ли ее пробить?

Защита камеры заднего вида от грязи помогает существенно продлить срок ее эксплуатации. Окуляр устройства чаще всего располагается снаружи автомобиля, он монтируется в номерную рамку или бампер. Соответственно, чувствительный элемент постоянно подвергается вредному воздействию окружающей среды.

На него садится пыль, грязь, летят мелкие камешки, попадает дождь, снег, формируется наледь и т.д. Неудивительно, со временем качество изображения ухудшается, что мешает камере заднего вида нормально исполнять свои функции.

Кстати, если гаджет установлен внутри салона, он также подвергается воздействию пыли и влаги. В сырое время года прибор может отсыреть изнутри, особенно, если его герметичность не на высоком уровне.

Как вода и грязь влияют на прибор?

Чтобы лучше понять, для чего нужна защита камеры заднего вида, давайте выясним, как вода и грязь на нее влияют:

Из-за влаги изображение на мониторе запотевает и становится мутным;
Она же стимулирует процессы окисления и образования ржавчины, что может вызвать замыкание контактов;
Грязь и мелкие камешки царапают глазок, из-за чего страдает четкость картинки;
Снег, наледь, дождь, туман и прочие погодные явления способствуют постепенному ухудшению изоляции и герметичности устройства. Пыль и грязь, проникая внутрь прибора, разрушают его электронные элементы, что, практически, не подлежит ремонту.

Способы защиты

Надеемся, теперь вам понятно, зачем автовладельцы ищут, как защитить свою камеру заднего вида от грязи. И, думаем, сами задумались на эту тему. Способов защиты немало:

Система омывания камеры заднего вида

На некоторых автомобилях оборудована штатно. Многие сервисные центры предлагают такую услугу. Миниатюрная система управляется без клавиш и использует вашу же жидкость для мытья стекол. Чаще всего, омыватель срабатывает при одновременном включении движения обратным ходом и омывателя заднего окна. Такой способ наиболее дешевый и простой в установке, но есть и минусы — большой расход жидкости и качественная очистка камеры займет достаточно много времени.

Специальный автоматический колпачок с электроприводом.

Он полностью закрывает камеру, а точнее ее линзу и при включении задней передачи открывает вам чистое устройство. Единственный недостаток такого метода защиты — высокая стоимость.

Рассмотрим подробнее, что из себя представляет автоматическая защита камеры заднего вида, именуемая колпачком или шторкой?

Под обшивку багажника монтируется блок управления механизма, там же он соединяется с камерой кабелем. Снаружи устанавливается колпачок защиты (отверстия придется просверлить), моторчик и тяга.

Когда активируется задний ход, крышка защиты открывается, камера передает изображение. Когда движение задом прекращается, шторка прикрывает глазок. Устройство нехитрое и абсолютно безопасное для электрической цепи авто. Оно защищено от воздействия резких скачков напряжения, некорректного подключения и коротких замыканий.

Ярким представителем такого устройства является защита камеры заднего вида «Стрелка 11». Монтируется только на машины со штатной камерой, и, по заявлениям производителей, не является основанием для отказа в гарантийном обслуживании в сервисном центре. Также в продаже можно найти и универсальные шторки для защиты камеры заднего вида от грязи, например, на том же Алиэкспресс. Они подойдут к любым подобным гаджетам, в том числе, к китайским, с той же торговой площадки.

Установка сервопривода

Если выдвижной механизм не предусмотрен для вашего устройства штатно, придется искать в продаже конкретный, подходящий. Монтаж следует доверить специалистам.

Химические препараты

Как еще можно защитить камеру заднего вида от воды и грязи? Конечно, с помощью специальных бытовых средств, которые создают на поверхности окуляра защитную несмываемую пленку. Она прозрачная и не влияет на качество изображения. Покрытие обновляют раз в 3-6 месяцев. Одним их таких средств является «Антидождь».

Самодельная защита с помощью форсунки стеклоомывателя

Самодельную защита камеры заднего вида с помощью вспомогательной форсунки стеклоомывателя монтируют над объективом, на кузов и настраивают так, чтобы струя била в глазок под углом, разметая грязь в сторону. К форсунке от бачка для омывания заднего стекла подводится трубочка. Вот и весь механизм. Правда, осилить его установку, опять же, сможет не каждый.

Помогают ли средства защиты?

По заверениям производителей автоматической защиты камеры заднего вида, их система надежна. Защитная шторка открывается только при езде обратным ходом, то есть, на низкой скорости. Риск запачкать окуляр при этом, минимален. Плюс, колпачки имеют отверстия для выхода влаги, поэтому не отсыревают и не собирают конденсат, а потому эффективны в любое время года.

Читать еще: Лучшие камеры заднего вида с парковочными линиями

Омыватели, самодельные или готовые, также неплохо справляются с задачей защиты. О бытовой химии — отзывы спорные. Она, несомненно, работает, но наносить средства приходится, явно чаще, чем указано в инструкциях.

В завершение, мы хотели бы подчеркнуть: какую бы защиту вы не поставили на свою камеру заднего вида, это не значит, что следить за ее состоянием больше не нужно. Помните, только бережное отношение к технике продлевает срок ее эксплуатации. А потому, время от времени устраивайте аппарату сеанс SPA – вручную протирайте его от пыли и грязи, просушивайте после дождя, очищайте от снега и наледи. Мероприятия займут, от силы, пять минут, полезное же действие от них, с данной временной потерей, несоизмеримо!

шторка от грязи для камеры заднего вида. HELP!

Изображения

Мои изображения

Загрузить изображения

Все изображения

К странице.

Страница 1 из 5

сразу явка с повинной к админам Извиняйте если тему подвесил не туда.

Зеркало-монитор и парочка камер заказаны на алибабе, трек отслеживается. Ожидание составит примерно пару недель. Самое время заняться подготовкой.
Многие владельцы камер ЗВ (заднего вида) жалуются на то, что линзу довольно быстро закидывает грязью и приходится выходить и протирать.
Решений этой проблемы есть несколько:
1. Установить камеру ЗВ за заднее стекло, в салоне автомобиля. (к сожалению этот вариант для нашего автомобиля не прокатит из за геометрии «зада»)
2. Установить камеру над номером и дополнительно, рядом поставить ворсунку омывателя, чтобы струя омывайки смывала с линзы грязищу (наиболее простой и популярный способ, но очищает не 100%, остаются капли разводы, и т.п.)
3. Установить механическую шторку, закрывающую камеру при движении вперед и открывающую при движении назад. (идея простая как три копейки, но примеров реализации на практике я не нашел)

Последний вариант мне нравится боольше всего. Его и будем колхозить!
С механической частью есть пару идей, а вот с управлением сервопривода проблемма… Нужна помощь специалистов.

Если кто силен в электрике, прошу помочь и подсказать как сделать «синию коробку» чтобы она при появлении +12 подавала напряжение на привод для открытия шторки, а когда +12 пропадет — подавала напряжение обратной полярности для закрытия шторки.

В качестве привода/сервы логичнее всего использовать актуатор от центрального замка. Покурив данную тему, я понял что бывают автомобильные актуаторы на 12в с двумя проводами и с пятью проводами. Вроде мне нужен с пятью, что бы от привода поступал сигнал о том, что шток выдвинут или задвинут. чтобы не заморачиваться с дополнительными концевиками или реле времени для подачи напряжения на пару секунд. хотя может я не прав.
осталось создать схему … (в идеале схема + наименованиемаркировка реле и прочих радиодеталей)
Для наглядности нарисовал веселые картинки

(с паяльником дружу, да плату из текстолита фольгированного смогу вытравить, если картинку нарисуете)

Делимся опытом, знаниями, открываем дискуссии!

Как защитить камеру заднего вида от грязи

Проблема на месте

Привычка водителей сдавать задним ходом до характерного хруста, кажется, ушла в прошлое благодаря камере заднего вида, которая сегодня есть на многих автомобилях. Однако мало позаботиться об обзоре, нужно сделать так, чтобы ничто не мешало камере показывать четкую картинку.

Жители стран с сухим жарким климатом вряд ли поймут, в чем проблема автовладельцев из средней полосы, которые большую часть года месят колесами своих машин дорожную грязь. Во время дождя или снега камера заднего вида покрывается внушительным слоем грязи и теряет работоспособность.

Пространство для фантазии

Одни производители учитывают погодные условия стран, в которые поставляются их автомобили, и решают проблему просто: с помощью штатного омывателя. Другие предоставляют возможность устранить ее автовладельцам. И тут каждый волен выбирать: продолжать ли ему сдавать до характерного звука, регулярно протирать камеру или установить недорогую, но практичную защиту.

В комплекте с этим устройством имеется: блок управления, электромоторчик с редуктором, на котором закреплена тяга с защитным колпачком, а также необходимый нехитрый инструмент и провода. Для самостоятельной установки защиты на камеру заднего вида дополнительно понадобится только дрель (сверла уже в наборе), чтобы просверлить небольшие отверстия в двери. К девайсу прилагается подробная и понятная инструкция, так что с монтажом проблем будет не больше, чем со сборкой икеевского стула.

Подобные устройства продаются в различных исполнениях — для установки на самые популярные модели автомобилей, которые не оборудованы омывателем. Отличаются они только способом крепления моторчика и конструкцией тяги, на которой расположен защитный колпачок. Принцип работы у всех подобных девайсов одинаковый. Кроме того, в защитном колпачке предусмотрено отверстие, благодаря которому закрытый объектив камеры не запотевает. Не будь его, это происходило бы каждое утро, когда владелец начинал бы прогревать остывший за ночь автомобиль.

Смекалка в действии

Проверим, работает ли устройство, и если да, то насколько эффективно. Для этого сымитируем реальные условия: обольем грязью заднюю дверь и камеру. Распрыскиваем грязь, даем подсохнуть первому слою и наносим второй, более густой. После этого садимся за руль и переводим рычаг коробки передач в положение R. В этот момент тяга убирает с камеры защитный колпачок… И мы видим четкую картинку!

Мы убедились, что защита камеры заднего вида — простое и в то же время эффективное устройство. Благодаря ему владельцы машин без омывателя или штатного защитного механизма камеры могут, потратив немного сил и времени, избавить себя от бесконечных протираний камеры.

Как защитить камеру заднего вида автомобиля от грязи

Рейтинг: 3 269

Репутация: +3

Благодарил (а): 17 раз Поблагодарили: 32 раза

Читать еще: Установка парктроника на автомобиль своими руками

Опрос: защита от грязи для камеры (заднего вида)

Цитата

Сообщение LEvSHA » 13 сен 2018, 08:54

Аналогично

Артур Гармаш , так что за устройство, где картинки?
На новых Ниссанах кажись ставят с завода брызгалку, как на заднем стекле и омывайкой поливают на камеру

Сообщения: 14818 Зарегистрирован: 06 дек 2010, 00:00 Откуда: тюмень-центр Стаж: 1976 Авто: очень нравится :
Награды: 3

Рейтинг: 102 444

Репутация: +197

Благодарил (а): 1130 раз Поблагодарили: 1285 раз

Опрос: защита от грязи для камеры (заднего вида)

Цитата

Сообщение Григорьич » 13 сен 2018, 09:04

Мы никогда не получим то.чего мы хотим,пока не будем благодарны за то.что имеем!

Осим хаим!

Я езжу на: Subaru XV

Рейтинг: 10 583

Репутация: +1

Благодарил (а): 96 раз Поблагодарили: 149 раз

Опрос: защита от грязи для камеры (заднего вида)

Цитата

Сообщение Starikoff » 13 сен 2018, 09:10

Рейтинг: 102 444

Репутация: +197

Благодарил (а): 1130 раз Поблагодарили: 1285 раз

Опрос: защита от грязи для камеры (заднего вида)

Цитата

Сообщение Григорьич » 13 сен 2018, 09:22

Мы никогда не получим то.чего мы хотим,пока не будем благодарны за то.что имеем!

Осим хаим!

Сообщения: 5196 Зарегистрирован: 24 янв 2011, 00:00

Рейтинг: 24 449

Репутация: +18

Благодарил (а): 106 раз Поблагодарили: 349 раз

Опрос: защита от грязи для камеры (заднего вида)

Цитата

Сообщение Drdiesel » 13 сен 2018, 09:35

самый эффективный способ. почему автопроизводители это не могут внедрить подобное?

Сообщения: 3798 Зарегистрирован: 22 янв 2009, 00:00 Откуда: Оттуда Стаж: с августа 2009 Авто: SE + SE :
Награды: 1

Рейтинг: 9 885

Репутация: +8

Благодарил (а): 286 раз Поблагодарили: 85 раз

Опрос: защита от грязи для камеры (заднего вида)

Цитата

Сообщение andrei91 » 13 сен 2018, 09:36

Сообщения: 2112 Зарегистрирован: 18 апр 2008, 00:00 Откуда: Кутузовский проспект Авто: СеАЗ 11116 и еще 3 :
Награды: 1

Рейтинг: 16 998

Репутация: +34

Благодарил (а): 97 раз Поблагодарили: 152 раза

Опрос: защита от грязи для камеры (заднего вида)

Цитата

Сообщение MyOST » 13 сен 2018, 09:46

Drdiesel писал(а): самый эффективный способ. почему автопроизводители это не могут внедрить подобное?

Сообщения: 1261 Зарегистрирован: 02 апр 2007, 00:00 Стаж: 2002 Авто: бмв :
Награды: 1

Рейтинг: 6 181

Репутация: +4

Благодарил (а): 5 раз Поблагодарили: 88 раз

Опрос: защита от грязи для камеры (заднего вида)

Цитата

Сообщение Lock » 13 сен 2018, 09:51

Сообщения: 34 Зарегистрирован: 11 сен 2018, 00:08

Рейтинг: 84

Репутация: 0

Поблагодарили: 1 раз

Опрос: защита от грязи для камеры (заднего вида)

Цитата

Сообщение Артур Гармаш » 13 сен 2018, 09:53

Это защитная шторка, которая открывается при включении заднего хода и закрывается при выключении. Фото скоро выложим.

Я езжу на: Subaru XV

Рейтинг: 10 583

Репутация: +1

Благодарил (а): 96 раз Поблагодарили: 149 раз

Опрос: защита от грязи для камеры (заднего вида)

Цитата

Сообщение Starikoff » 13 сен 2018, 09:59

Чтобы снизить расход омывайки, ребята ставили электроклапан после тройника. И на камеру брызгало только при включении ЗХ. Вот лично у меня в дождь не столько грязь налипает, сколько капли висят. Сквозь них вообще ничего не видно.

В гольфах камера прячется в значке. Он же рукоятка для открывания 5й двери. Зимой должно норм работать. ИМХО, самая адекватная защита камеры от грязи.

Сообщения: 34 Зарегистрирован: 11 сен 2018, 00:08

Рейтинг: 84

Репутация: 0

Поблагодарили: 1 раз

Опрос: защита от грязи для камеры (заднего вида)

Цитата

Сообщение Артур Гармаш » 13 сен 2018, 10:56

При небольшом обледенении все должно нормально работать. Если же намерз лед толстым слоем и еще твердой коркой снега покрыт, то. видимо Ваша машина долго не эксплуатировалась и вначале надо почистить её, а потом и корпус камеры

Сообщения: 1261 Зарегистрирован: 02 апр 2007, 00:00 Стаж: 2002 Авто: бмв :
Награды: 1

Рейтинг: 6 181

Репутация: +4

Благодарил (а): 5 раз Поблагодарили: 88 раз

Опрос: защита от грязи для камеры (заднего вида)

Цитата

Сообщение Lock » 13 сен 2018, 12:33

Сообщения: 503 Зарегистрирован: 04 июн 2010, 00:00 Откуда: Тюмень Авто: 2017 г.в. :
Награды: 1

Рейтинг: 3 253

Репутация: +12

Благодарил (а): 90 раз Поблагодарили: 23 раза

Опрос: защита от грязи для камеры (заднего вида)

Цитата

Сообщение Тюменка » 13 сен 2018, 12:54

Артур Гармаш писал(а): Всем привет! Есть такая не великая, но проблема, с вечно пачкающейся камерой заднего вида. Есть различные решения. Интересует мнение людей, у которых есть камера и соответственно такая проблема, а также мнение тех, кто себе поставил бы. Бюджет такой защиты около 2000 (если есть камера) и 2500 рублей (если нет камеры — тогда камера просто идет внутри этого защитного корпуса). Можно развести полемику на тему вариантов устранения этой проблемы. Также можно задать вопросы по нашему решению. Фото чуть позже.

И да, мы кулибины — «светлые» мысли рукам покоя не дают!
