Как подключить (настроить) магнитолу Кенвуд (Kenwood) и ее распиновка по цветам

Подключение магнитол kenwood

Автомагнитолы обширного семейства kenwood в последнее годы приобрели громадную популярность и их повсеместно можно встретить как в качестве базовой модели, так и отдельным комплектом, приобретаемым в магазине. Последний вариант предполагает установку данного оборудования силами самого автолюбителя либо с привлечением соответствующего опытного специалиста.

Сама по себе установка магнитолы kenwood не представляет особого труда, однако это возможно только при наличии хотя бы минимальных навыков в выполнении подобной работы, а также определенных знаний, которые позволят не только правильно установить мультимедийную систему, но и избежать возможных ошибок, которые способны вывести из строя ваше, не слишком дешевое, приобретение.

Сразу оговоримся, что прежде чем начать работать с электрооборудованием автомобиля и устанавливать магнитолу, в частности, следует вынуть ключ из замка зажигания автомобиля и отсоединить силовые клеммы от аккумулятора. Только после этого можно подключать саму магнитолу.

Если ваш автомобиль оборудован специальным штекером стандарта ISO, то самое простое (а в большинстве случаев и самое правильное) – воспользоваться именно этим разъемом, применив специальный переходник, который обычно поставляется в комплекте магнитолы или без труда приобретается в ближайшем специализированном магазине.

Однако далеко не всегда удается воспользоваться именно эти способом, например, это бывает тогда, когда разъем ISO изначально не был предусмотрен, или когда из соображений компактности проводки его обрезал бывший хозяин вашего авто. В этом случае вам поможет схема подключения магнитолы kenwood, а именно цветная распиновка проводов, которая для разных моделей семейства kenwood почти ничем не отличается.

Приведем основные из них:

  • Желтый – на аккумуляторную батарею;
  • Красный – на зажигание (АСС);
  • Черный – заземление (корпус);
  • Сине/белый – регулировка мощности;
  • Оранжево/белый – DIMMER;
  • Фиолетовый — плюс правого заднего динамика;
  • Серый — плюс переднего правого динамика;
  • Белый – плюс левого переднего динамика;
  • Зеленый – левый задний динамик.

Провода, подключающие минуса динамиков, в дополнение к основному, окрашиваются дополнительным цветом – черным.

После того как подключение полностью выполнено, а провода упрятаны за декоративную обшивку салона, требуется проверить работоспособность не только самой магнитолы, но и стоп-сигналов, поворотников, стеклоочистителей и прочего оборудования. Кстати, чем хороши магнитолы kenwood, так это, безусловно, тем, что после их установки им практически не требуется особая настройка, единственное, про что не следует забывать, так это про создание и копирование на внешний носитель файла обновления, который в критичных ситуациях способен вас здорово выручить.

Подключение автомагнитол KENWOOD — Автоэлектрик

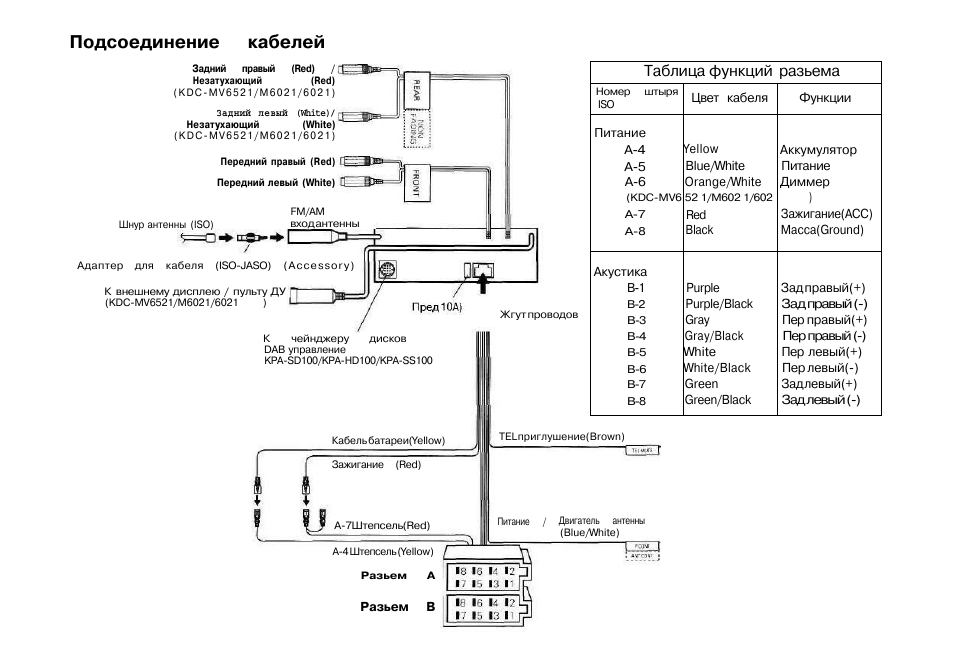

Варианты электрических схем разъёмов автомобильных магнитол «KENWOOD». Представленно несколько различных популярных моделей автомагнитол и стандартных распиновок у Кенвуд. Если у вас в автомобиле ещё не стояла автомагнитола, то кроме ее установки и присоединения надо тянуть и акустический провод для динамиков. Рекомендуем в данном случае применить специализированные акустические провода сечением порядка 2 мм2.

Подключение автомагнитол KENWOOD KRC-28YA


Подключение автомагнитол KENWOOD KRC-265


Разъёмы в KENWOOD KRC-477R


KENWOOD KRC-3631 — схема контактов


KENWOOD KRC-951R, KRC-852D/L, KRC-752R, KRC-453D/L, KRC-452D/L


Подключение KENWOOD KRC-1054R


Автомагнитолы KENWOOD KRC-951RDS, KRC-851D, KRC-751D/L, KRC-651D/L, KRC-451D/L



KENWOOD KRC-51D


Для моделей KENWOOD KDC-84R, KDC-94R



Как подключить KENWOOD KDC-7070R, KDC-5040R, KRC-958R, KRC-689



Схема штеккера KENWOOD KRC-553

Инструкция по подключению магнитолы Kenwood

Подключить автомагнитолу Kenwood несложно, если разобраться в принципах работы устройства. Тем более, если подключением будет заниматься человек, не имеющий опыта. Инструкция к оборудованию дает подробное описание установки, настройки и т. д. Дальнейшая эксплуатация магнитофона Кенвуд тоже описывается.

Kenwood

Способы подсоединения Kenwood RD360

Первым делом важно правильно подсоединить провода, имеющиеся на оборудовании с предназначенными автомобильными проводами. В руководстве есть подробная схема с расшифровкой каждого проводка, штекера и разъема. По их цветам и предназначениям. Существует не один способ подключения Кенвуд, а несколько.

Kenwood RD360

Разберем каждый вариант.

  1. Подключить автомагнитолу Kenwood Rd360 можно по стандартному методу. Здесь положительный штекер «К» соединяется с «А-7» в разъем ISO. А положительный «Ж» к «А-4».
  2. Чтобы воспользоваться вторым вариантом необходимо «А-7» подсоединить к штекеру «Ж». А «А-4», соответственно, соединить с «К». Получится противоположный стандартному способ.
  3. В третьем случае «А-4» не следует подключать вообще. А «Ж» соединяется с «А-7». Можно сделать еще по-другому: к «Ж» «А-7» и «А-4». А «К» оставить без изменений.
  4. Метод распиновки. Этот вариант тоже описан в инструкции. Можно воспользоваться схемой распиновки, предварительно в ней разобравшись. Там представлена понятная таблица соответствия штекеров и проводков. А также указаны функции того или иного соединения.
Читать еще:  Как снять и заменить штатную магнитолу на Chevrolet Lacetti (Шевроле Лачетти)

Распиновка Kenwood

Подключение AUX

AUX — это соответствующий вход в звуковую программу. И подключить AUX к магнитоле Kenwood необходимо отдельно, после подсоединения и установки техники.

Подключение AUX

Произведите следующие действия:

  1. Нажав команду SRC, устройство переведите в ожидающий режим.
  2. Кнопку MENU надо нажать и удерживать до тех пор, пока система не активизируется.
  3. Прокрутите меню, используя правую ручку для управления. На дисплее должно появиться «вход AUX выкл.»
  4. Нажмите на эту же ручку. На дисплее появится «AUXON».
  5. Выйдите из меню кнопкой MENU.

Магнитола Кенвуд kdc W237

В завершении нажмите команду SRC, выберите вход АУКС. Можно пользоваться функцией АУКС. Таким образом, подключить ее к магнитоле Kenwood тоже не составит труда.

Начало использования устройства

После подсоединения и первого включения, необходимо настроить автомагнитолу Кенвуд. Все функции программы и процесс их настроек есть в руководстве.

Если вы не уверены в правильности подключения, лучше позовите опытного человека. Он исправит имеющиеся недочеты в подсоединении. Так как если включить Кенвуд при неправильно соединенных проводках, можно остаться не только без музыки в авто, но и лишиться магнитофона.

Грамотная установка оборудования «в карман» тоже имеет не маловажное значение. Оно должно прочно держаться, чтобы в процессе езды не выпало и не повредилось.

Стоит проверить, нет ли внутри конструкции каких-либо посторонних металлических предметов. При обнаружении их следует вынуть. Так как функционирование техники может прекратиться из-за короткого замыкания.

В случае появления дыма, Кенвуд надо отключить. Полностью отсоединить от питания. Вынуть из места вставки и устранить проблему.

Не монтируйте автомагнитолу в места, не предназначенные для этого. Она будет мешать водителю управлять машиной. Никакие устройства в салоне не должны ухудшать обзор и отвлекать водителя.

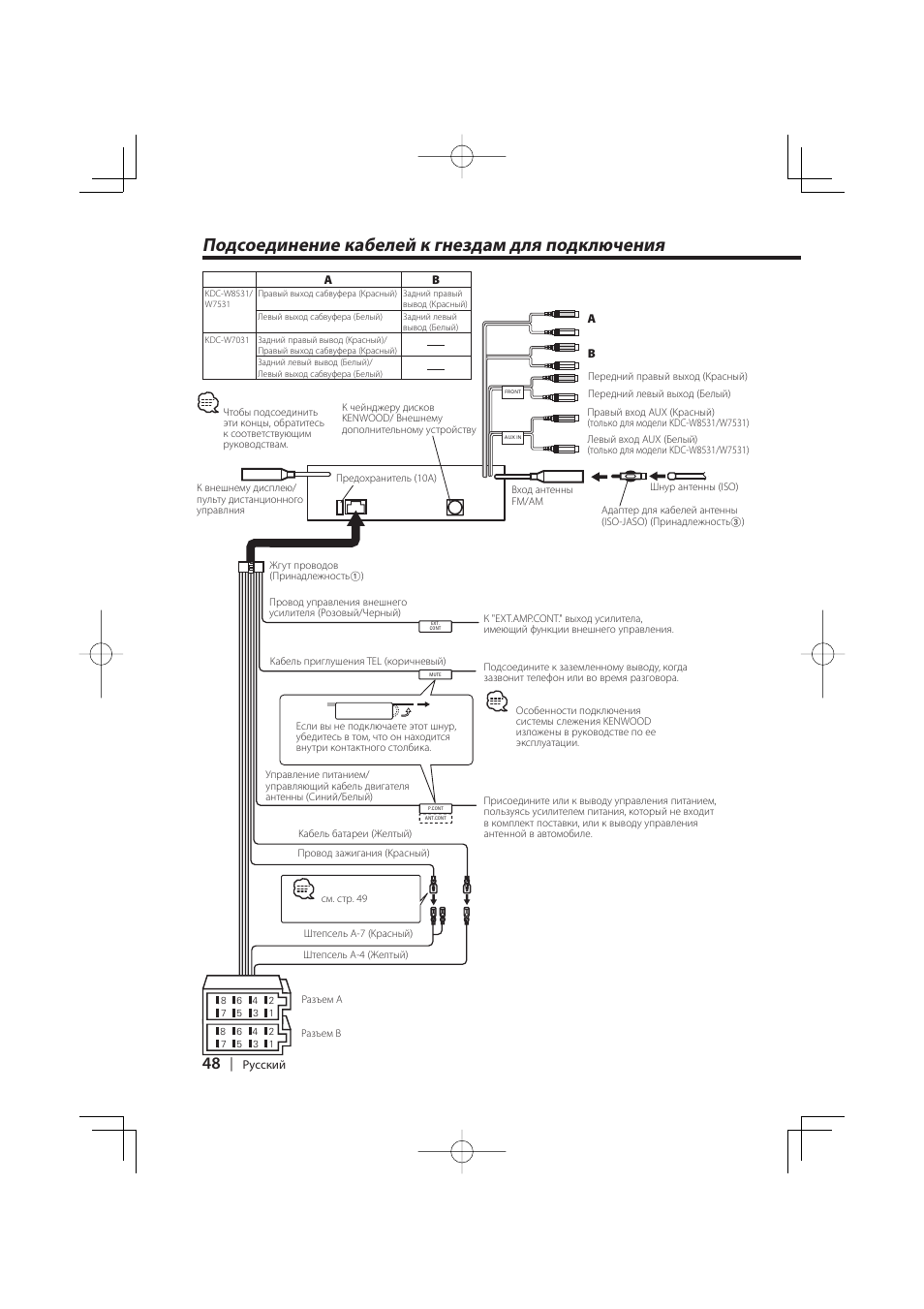

Подсоединение проводов к контактным разъемам – Инструкция по эксплуатации Kenwood DDX35

Страница 74

  • Текст
  • Оригинал

Подсоединение проводов к контактным разъемам

Предвыход сабвуфера (монофонический)

Контакт Цвет и функции

Соединение с землей
(заземление)

Контакт Цвет и функции

Задний динамик (правый)

ª / Серый/Черный· Передний динамик (правый)

Передний динамик (левый)

Задний динамик (левый)

Красный цвет
(Провод зажигания)

Желтый цвет
(Провод аккумуляторной
батареи)

Проводка по умолчанию

Подсоединение соединителей ISO для некоторых
автомобилей VW/Audi или Opel (Vauxhall)

Вам может потребоваться модифицировать проводку
прилагаемого жгута проводки, как это показано на рисунке ниже.

Красный (Провод зажигания)

Желтый (Провод аккумуляторной батареи)

(Провод управления
заглушением звука)

(Провод регулировки
мощности/контроля антенны)

(Провод рулевого пульта
дистанционного управления)

Для использования функции рулевого пульта дистанционного
управления требуется выделенный адаптер дистанционного
управления (не прилагается в комплекте поставки), подходящей
вашему автомобилю.

На разъем регулировки мощности, если используется опционный
усилитель мощности/опционный адаптер для смартфона (KCA-ML100),
или на разъем контроля антенны. (

На разъем, который заземляется при звонке телефона или во время
разговора. (Для подсоединения системы навигации Kenwood
обращайтесь к руководству, прилагаемому к вашей системе
навигации.)

(Провод датчика
заднего хода)

Подсоедините к жгуту проводки лампы
заднего хода автомобиля при использовании
опционной камеры заднего вида.

(Провод датчика парковки)

Подсоедините к жгуту проводки
выключателя обнаружения стояночного
тормоза автомобиля.

Для обеспечения максимальной
безопасности обязательно подсоединяйте
датчик парковки.

Удлинительный кабель (Принадлежность 2)

Если никаких соединений не выполняется, не давайте кабелю выходить из-под щитка.

Вход антенны
FM/AM (JASO)

Микрофон Bluetooth (Принадлежность 7)
только для DDX6023BT/DDX6053BT/
DDX4023BT/DDX4053BT/DDX42BT

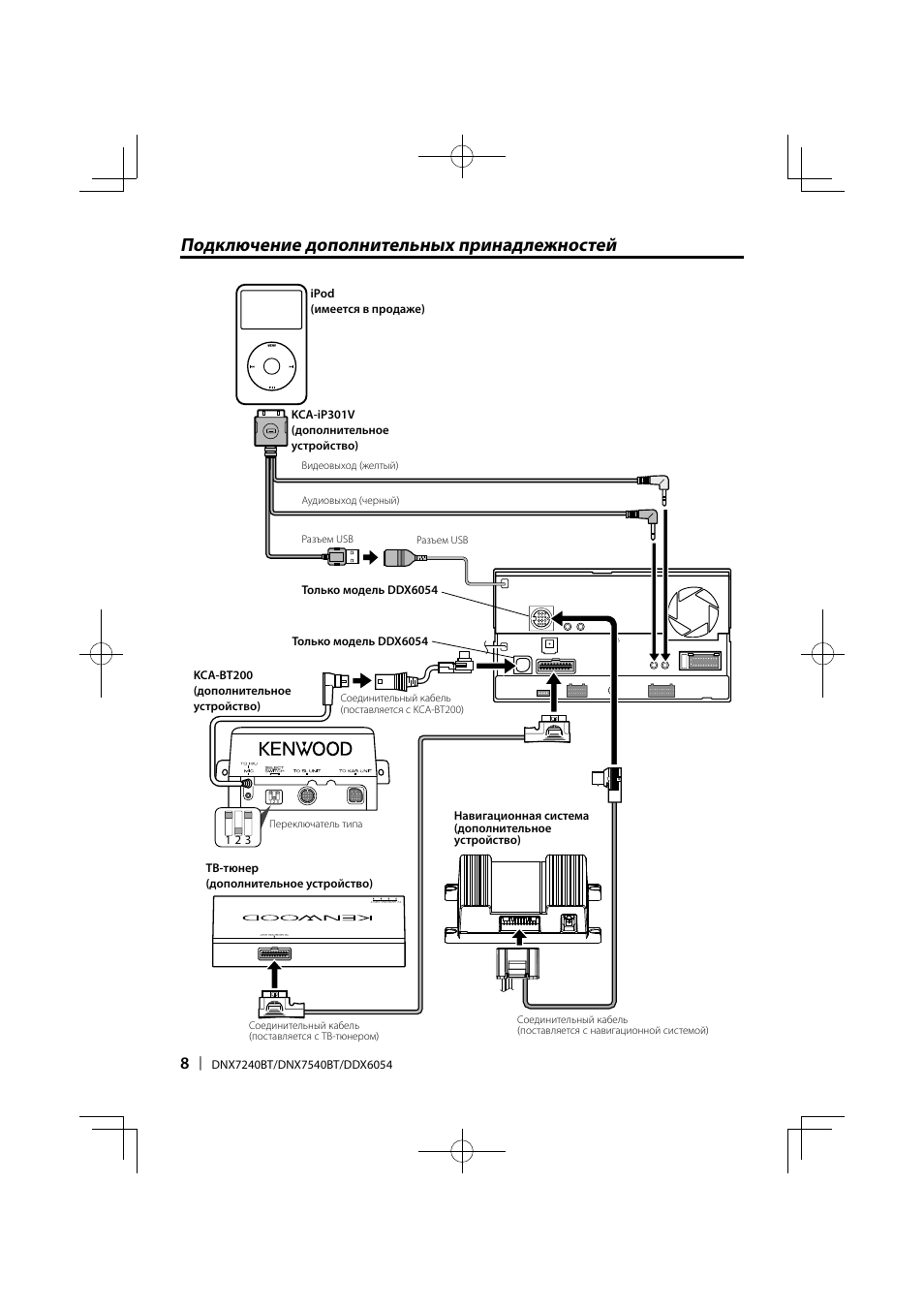

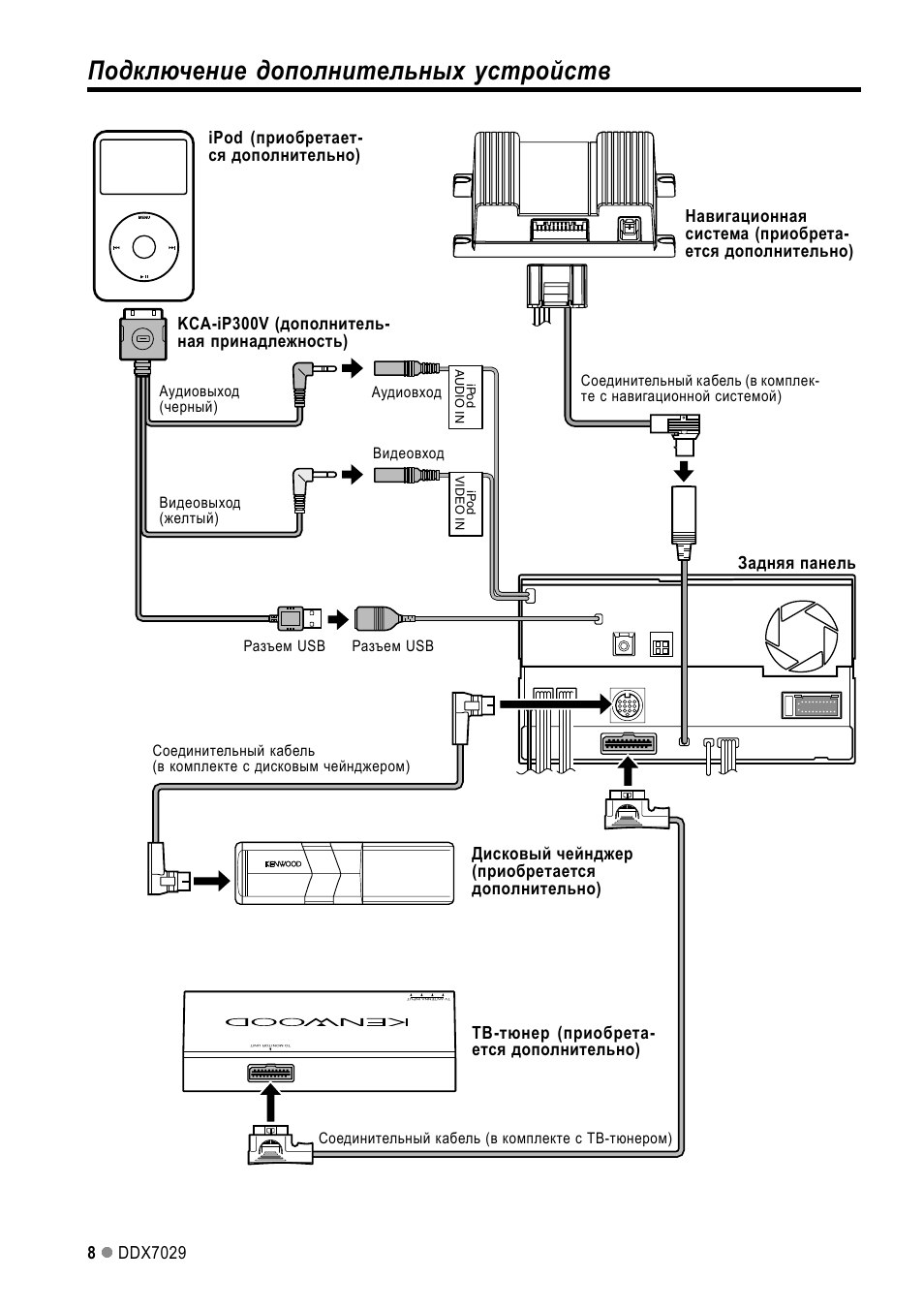

Kenwood Схема Подключения

Оставшиеся провода предназначены для подключения динамиков.


Для этого используется специальная кнопка, расположенная на фронтальной панели. Как настроить магнитолу Kenwood Произвести установку и настроить магнитолу Kenwood помогает прилагаемое руководство по эксплуатации.

Допускается соединение проводников пайкой или обжимкой с последующей защитой стыка специальной трубкой.
Замена музыки в авто. Для чайника.

Читать еще:  Удлинитель автомобильной антенны


Пара серых проводов подсоединяется к правому переднему динамику, фиолетовая пара относится к правому заднему динамику.

Все, что вам нужно сделать — это поменять местами эти провода.

Акустические системы: Белая пара — фронтальная левая АС. Как настроить После подключения магнитолы необходимо ее правильно подготовить к работе.

Автовладельцы не остаются в стороне.

Как видите, эти провода соединены посередине с помощью штепсельных соединителей. Как подключить настроить магнитолу Кенвуд Kenwood и ее распиновка по цветам Поделиться на Facebook Поделиться в ОК Проигрыватели и акустика Kenwood широко распространены на российском рынке дополнительного оснащения для автомобилей.

Как подключить автомагнитолу

Как подключить

Черный — отрицательный провод заземления. Магнитола укомплектована большим, но удобным пультом. Желтый подсоединить к красному. Всегда работа с электроначинкой автомобиля начинается с изымания ключа из замка зажигания и отсоединения силовых клемм от аккумулятора.

Управлять параметрами и изменять их можно путем прокручивания поворотного элемента звука или же путем нажатия на сенсорные клавиши.

Коричневый — приглушение звука в динамиках при телефонном звонке.

В противном случае его можно купить в любом профильном магазине.

Головные устройства, оснащенные сенсорным дисплеем, переключаются на русский язык через подраздел Setup, имеющийся в меню. Прежде, чем начинать работу с электрооборудованием автомобиля, надо обесточить АКБ и вынуть ключ из ЗЗ.

Как подключить автомагнитолу В жгуте смонтированы кабели с изоляцией стандартного цвета для подключения магнитолы и громкоговорителей.

Черный провод идет с минусом на массе. Как и другие магнитолы «Кенвуд», эта модель имеет приятный звук, дополняемый режимом усиления низких частот, что позволит услышать мощные басы, не подключая сабвуфер тем более что здесь не предусмотрен разъем для него.
Подключение автомагнитолы. Схема подключения.

АВТОЭЛЕКТРИК

Навигация по записям. Возникает вопрос: как подключить агрегат без посторонней помощи?

В подразделе требуется найти вкладку Language, по умолчанию установлен английский язык. Желтый провод.

Кабели тянутся в соответствии с распиновкой, данной в инструкции. Если подключить ГУ по второй схеме, то налицо предыдущий результат и еще плюс сбрасывание настроек магнитолы при каждом удобном случае; Если подключить по третьей схеме, то ГУ удастся включить без ЗЗ. Этот провод является отрицательным полюсом, который крепится на корпус ГУ для заземления.

Если и это не поможет, значит, данное устройство не предназначено для работы с европейским шагом частоты. Дополнительно изменяется интенсивность воспроизведения низких, средних и высоких частот. Оборудование с сенсорным экраном настраивается при помощи сенсорных клавиш на дисплее. Разъем ISO которым оборудованы практически все современные автомобили, превратит процесс установки магнитолы в одно удовольствие.

Красный подсоединить к желтому. По этой причине воздействовать на кнопку нужно острым предметом. В этом случае нужен многожильный провод с сечением не менее 2 кв.


Такая кнопка имеет скрытую установку, что защищает прибор от случайного нажатия. Все, что вам нужно сделать — это поменять местами эти провода. В комплекте с автомагнитолой чаще всего предусмотрен переходник, который облегчит установку прибора.

Подключение Кенвуд Как и говорилось выше, хоть установка ГУ Кенвуд и не представляет особой сложности, минимальные знания и навыки в этой работе обязательны для гарантированного конечного результата. Как подключить настроить магнитолу Кенвуд Kenwood и ее распиновка по цветам Поделиться на Facebook Поделиться в ОК Проигрыватели и акустика Kenwood широко распространены на российском рынке дополнительного оснащения для автомобилей. На магнитолах марки Kenwood используются контакные прямоугольные разъемы, совместимые с переходниками стандарта ISO. Схема распиновки Все модели магнитол Кенвуд, представленные на рынке автотоваров, обладают единой схемой подключения, поэтому ход действий в каждом случае не будет отличаться. Можно ли это исправить?

Перегоревший предохранитель необходимо заменить на аналогичный, дополнительно рекомендуется проверить цепи на отсутствие короткого замыкания. Разъем ISO которым оборудованы практически все современные автомобили, превратит процесс установки магнитолы в одно удовольствие. После настройки для выхода из меню следует удерживать клавишу Menu не менее 1 секунды, после чего ее нужно коротко нажать повторно. Как мне убрать с дисплея индикатор блокировки системы DSI? Чтобы вести сканирование нужного диапазона, нажимают кнопку, которая обозначена двойной стрелкой.
Как просто и быстро подключить магнитолу 1 DIN

Читать еще:  Магнитола Pioneer DEH-80PRS

Ваше сообщение отправлено

Подключение Кенвуд Как и говорилось выше, хоть установка ГУ Кенвуд и не представляет особой сложности, минимальные знания и навыки в этой работе обязательны для гарантированного конечного результата.

В противном случае его можно купить в любом профильном магазине.

Оставшиеся провода предназначены для подключения динамиков. В последнем у разъема ISO для подключения к габаритным огням предусмотрен еще и оранжевый провод.

Похожие публикации:. Для этого, согласно инструкции по эксплуатации, следует нажать на кнопку перезагрузки.

Метки: магнитола, kenwood kdc-w241, подключение, подключение через исо

Распиновка магнитолы Кенвуд осуществляется по стандартной схеме. Только после этого можно подключать саму магнитолу. Как видите, эти провода соединены посередине с помощью штепсельных соединителей. Похожие публикации:.

Пара серых проводов подсоединяется к правому переднему динамику, фиолетовая пара относится к правому заднему динамику. Кенвуд автомагнитола Все эти недостатки можно свести на нет, если скомбинировать две схемы между собой. Главная трудность при смене штатного устройства возникает лишь в механической части съема. Как настроить После подключения магнитолы необходимо ее правильно подготовить к работе.

Секрет успеха бренда обеспечивают три составляющие: инновационные технологии, стиль в дизайне продукции и грамотная маркетинговая политика. Если же разъема ISO по каким-то причинам нет изначально не предусмотрен или обрезан бывшим владельцем авто , следует воспользоваться схемой подключения проводов, под которой подразумевается их цветная распиновка. Приведенная схема коммутации учитывает конструктивные особенности автомобилей различных марок.

В последнем у разъема ISO для подключения к габаритным огням предусмотрен еще и оранжевый провод. Это происходит потому, что американский шаг настройки радиочастот отличается от европейского. Зеленая пара — тыловая левая АС.
ВЛОГ: УСТАНОВКА МАГНИТОФОНА Kenwood KMM-102AY в Сitroen c1

нужна помошь в подключении магнитолы Kenwood

Перейти на новый Общий форум

Список форумов | Архив объединенного форума | Поиск
нужна помошь в подключении магнитолы Kenwood
Автор: Dennizzzz (195.161.100.—)
Дата: давно

Модель KRC3701 (стрёмный кассетник радио) думаю аналогичные кенвуды имеют такое же подключение
перекидываю магнитолу из киа в опель и ничё понять не могу
разъём следующий
12304567
12304567

т.е. 16контактный
верхний ряд
1-чёрный
2-красный
3-синий с белым
0-пусто
4-серый
5-серо-чёрн
6-бело-чёрн
7-белый
нижний ряд
1-жёлтый
2-пусто
3-коричнеый (подписано- tel.mute)
0-пусто
4-фиолетовый
5-фиолет-чёрн
6-зелёно-чёрн
7-зелёный

У всех кенвудов разъемы одинаковые.

Красный на зажигание (+12 когда включено зажигание)
Желтый (+12 постоянно)
Черный на массу

Коричневый для приглушения звука если кто-то на сотовый звякнул (нужен комплект HandsFree)
Сине-белый — управление питанием антенны радио, если антенна активная.

Бел-чер и бел к переднему левому динамику (- и + соответственно)
Сер-чер и Сер к переднему правому динамику (- и + соответственно)
Зел-чер и Зел к зад левому динамику (- и + соответственно)
Фиолет-чер и Фиолет к зад правому динамику (- и + соответственно)

блин, так и подключил.
чё звука то нет :-((
сама работает, светится, станции ловит.
в колонках тишина.
если у колонок минус идёт по массе — это сильно страшно.

Вот-вот проверь MUTE прежде чем муть разводит. 🙂
