Как прошить штатную магнитолу в Ладу Гранта Люкс (Lada Granta Luxe)

Как выполняется прошивка для ММС 2190 на автомобиле Лада Гранта?

Как выполняется прошивка для ММС 2190 Гранта? Этот вопрос задают многие автолюбители. Лада Гранта — современный автомобиль отечественного производства, он значительно отличается от предыдущих моделей, которые предлагал автовладельцам ВАЗ. Это надежный автомобиль, который относится к бюджетному классу. Внутренняя комплектация заслуживает внимания. В отличие от предыдущих моделей ВАЗ Лада Гранта Люкс оснащена мультимедийной системой, которая не уступает иномаркам.

Существует несколько моделей ММС Лада, поэтому можно приобрести наиболее подходящий вариант. Оснащение мультимедийной системы имеет TouchScreen. Большое внимание нужно уделять каталожным номерам. Работает ММС Лада Гранта под управлением операционной системы Windows СЕ 6, которая предназначена для устройств, которые имеют максимальную память. Но далеко не всегда работа мультимедийной системы бывает идеальной. В таком случае прошивка для ММС 2190 Гранта позволит устранить некоторые проблемы.

Основные функции и особенности внешнего вида

Дисплей мультимедийной системы очень яркий, а сенсорный экран чувствителен к прикосновению.

Мультимедиа поддерживает три формата. Она предоставляет возможность прослушивать аудио, увидеть обложку и имя исполнителя. Отрегулировать качество звучания можно с помощью эквалайзера. ММС Лада Гранта имеет около шести программ, которые отлично оптимизируют качество звучания. Разумеется, такие настройки не позволяют добиться идеального качества, но звучание музыки будет чистым и без помех.

ММС 2109 обладает возможностью просмотра видеофайлов

Далеко не все форматы видео можно просматривать с помощью мультимедиа. Для данной ММС доступен формат только WMV. Поэтому записать видеофайлы можно только с помощью конвертера. Более высокое разрешение файла приведет к тому, что система будет зависать. Процессор, который используется в мультимедийной системе, достаточно слабый. Небольшие сложности вызывает просмотр фотографий. Чем лучше качество фотографии, тем дольше она открывается.

Штатный вариант ММС Лада Гранта Люкс позволяет использовать Bluetooth, который установлен в мобильном телефоне, и прослушивать записи, которые есть на нем. Мультимедийная система может «читать» флешки, но максимальный объем их должен быть не более 64 Гб, а также SD карты объемом до 32 Гб.

Как устранить некоторые недостатки мультимедийной системы

Иногда, для того чтобы начать пользоваться новой мультимедиа, ее нужно приобрести. Она, конечно, сможет справиться с задачами, которые являются стандартными. Но большего без дополнительной доработки от нее ожидать не придется. Без этого у вас не будет возможности настроить навигатор, подключить камеру заднего вида.

Нужно сказать, что многие мультимедиа, которыми оснащены современные иномарки, существенно уступают по своим возможностям ММС Гранта. Эта система является уникальной и вполне конкурентоспособной. Если в работе ММС имеются небольшие проблемы, то прошивка ММС позволит их устранить. Рассмотрим, как сделать прошивку 2014 года.

Какие возможности предоставляет прошивка ММС Гранта

Значительно расширить стандартные опции мультимедийной системы поможет прошивка, которую можно выполнить своими руками. Предустановленные опции позволят только наслаждаться стандартным набором опций. У владельца не будет возможности настроить навигатор или камеру заднего вида. Магнитолы Лада Гранта отлично подходят для прошивки.

Для того чтобы прошить ММС, понадобятся:

  1. Приемник GPS, желательно модель Globalsat BU-353S4.
  2. 3G модем Huawei E1750.

Согласно обещаниям производителей, эти устройства предоставляют возможность пользоваться навигацией и подключать интернет.Отечественные автопроизводители не придерживаются мнения, что владельцу Лады Гранты может потребоваться навигатор и интернет. Для того чтобы устройства могли работать, потребуется еще USB-разветвитель DNS ATH-08 (хаб).

Как выполнить прошивку ММС 2190 Гранта

Для перепрошивки ММС необходима SD карта

Для перепрошивки ММС необходима SD карта. Процедура прошивки невероятно проста. Потребуется еще и SD-карта. Для того чтобы картой можно было воспользоваться, ее нужно будет предварительно отформатировать в системе FAT16. Иногда во время прошивки возникает проблема, которая заключается в том, что происходит зависание логотипа «Лада». Почему это происходит:

  • параметры форматирования не соответствуют требованиям системы;
  • иногда это может быть устаревшая SD-карта.

Именно поэтому форматированию нужно уделить особое внимание. Если возникают сложности с прошивкой, то нужно все проверить. В качестве нового программного обеспечения можно выбрать NewMenu V7.391Nitro. Для этого его необходимо найти и скачать в интернете, а затем распаковать архив на карту.

Прошивка магнитолы

Нужно учитывать, что папку FirmWare и файлы, которые находятся в ней, следует расположить в корне карты SD. После того как файлы, которые нужны для прошивки, записаны, карту следует извлечь из компьютера. Извлекать карту из компьютера нужно правильно, через специальное меню безопасного извлечения. Если этого не сделать, то может оказаться так, что карта выйдет из строя.

Нужно подключить SD-карту через USB к мультимедийной системе. Затем необходимо включить ММС. После того как программное обеспечение запустится, перезагрузить штатную магнитолу Лада Гранта, нажав клавишу громкости.

Существует четыре этапа, которые программа перезагрузки должна выполнить. После того как ММС включится в обычном режиме, на экране магнитолы появится альтернативное меню.

На этом подготовительный процесс прошивки завершен. Если все прошло как надо, то появится новый рабочий стол WinCE. Теперь осталось только настроить новое программное обеспечение, которое вы установили на штатную магнитолу Лады Гранта. Это производится с помощью нажатия кнопки Start, после чего нужно перейти на StartSettingControl Panel.

Иногда возникает небольшое подвисание при открытии контрольной панели. Избавиться от этого можно, если выполнить принудительную перезагрузку мультимедийной системы. После того как откроется панель, следует нажать на значок Stylus/ Calibration — это позволит выполнить калибровку сенсора экрана.
Для того чтобы калибровка была наиболее точной, следует воспользоваться стилусом. Если все в порядке, то появится таймер. Не стоит дожидаться, пока закончится отсчет, можно нажать на экран.

Теперь нужно сделать принудительную перезагрузку. Надо нажать и удерживать клавишу громкости не менее 10 секунд. Следует учесть один момент: флешка с ПО должна быть подключена к мультимедийной системе.

Нужно отметить, что во время перезагрузки должен быть активным USB-разветвитель DNS ATH-08 GPS с приемником Globalsat BU-353S4. Для того чтобы включить штатное меню, следует нажать клавишу «штатная». Для того чтобы можно было настроить меню, которое необходимо, чтобы выполнить настройку радио, звука и видео, потребуется установить модуль настройки. Делается это вручную.

  1. Нужно открыть папку soft/radio.
  2. А затем запустить start.exe.

Это позволит системе распознавать файлы, которые установлены в ней. Установка этих расширений позволит добиться стабильной работы мультимедийной системы, а также завершить настройку эквалайзера, в то время как вы слушаете радио.

Как настраивается GPS после прошивки ММС Лада Гранта? Для того чтобы настроить GPS, нужно сделать несколько простых шагов. Это необходимо, чтобы модуль Globalsat BU-353S4 мог в полном объеме выполнять свои функции.

  1. Нужно воспользоваться пунктом «Инструменты».
  2. Зайти в меню клавиатуры экрана.
  3. Следует подключить модуль.
  4. Указать путь staticstoredll2usb.dll.
  5. После этого появится информация о поиске драйвера, затем нужно нажать «ОК».
  6. Нажимать ее нужно до тех пор, пока меню не пропадет с дисплея.

После проведенной работы можно наслаждаться в полном объеме возможностями мультимедийной системы Лады Гранты.

Прошивка магнитолы Лада Гранта, Калина и Приора (люкс)

Мультимедийная система (ММС) Лада Гранта, Калина 2 и Приора имеет 7″ дисплей с TouchScreen, FM, USB, разъем для SD-карт Bluetooth и Handsfree. Штатная прошивка магнитолы имеет ряд недостатков, например, нет возможности настроить 3G модем, GPS, а интерфейс недостаточно функциональный. Избавиться от этих недостатков поможет прошивка ММС.

Потребуется: SD карта до 4 Гб отформатированная в файловую систему FAT (в дальнейшем можно будет использовать файловую систему exFAT), выбрать прошивку для магнитолы ( список прошивок ).

Внимание! Все операции по прошивке ММС производить только на свой страх и риск! Что приводит к потери гарантийных обязательств производителя на ММС. Перед прошивкой рекомендуется сделать дамп (резервную копию).

Видео, как подготовить SD карту для перепрошивки магнитолы

Порядок прошивки:

  1. Скопировать файлы прошивки (Chain.bin, chain.lst, NK.bin, TINYNK.bin) в корень SD карты.
  2. Извлечь флэшку из USB порта.
  3. Вставить SD карту в ММС.
  4. Перезагрузить магнитолу (для Лада Калина 2/Приора — удерживать 15 секунд на кнопку питания, для Лада Гранта удерживать 15 секунд кнопку громкости).
  5. В ходе загрузки произойдет обновление, после чего магнитола загрузится в режим рабочего стола.
  6. Не перезагружая магнитолы переходим в режим калибровки экрана (Start/Settings/Control Panel/Stilus/ на вкладку Calibration/Recalibrate), затем во время обратного отсчета нажимаем на экран.
  7. Перезагружаем ММС со вставленной SD картой.
  8. Прошивка магнитолы закончена, SD карту можно извлекать.

Видео инструкция прошивки штатной магнитолы Лада

Если после прошивки магнитола не загружается, а зависает на логотипе «LADA»:

  • Убедитесь что в USB порт ничего не вставлено.
  • Создать в корне USB пустой файл Explorer.txt. После перезагрузки должен загрузиться рабочий стол WinCE.
  • Попробуйте отключить питание ММС (снять клемму аккумулятора) на 5 минут.
  • Попробуйте отформатировать SD карту в другую файловую систему (FAT32/exFAT/FAT) и перепрошить магнитолу заново.
  • Используйте для прошивки магнитолы другую SD карту.

Если самостоятельно прошить ММС не получается, обратитесь к специалистам, они помогут обновить вашу мультимедийную систему (ссылка на услугу)

Читать еще:  Как собрать короб для сабвуфера своими силами

Напомним, другие проблемы ММС связанные с ее работой решаем в этой статье.

Лада Гранта Люкс МКПП › Бортжурнал › Прошивка магнитолы

Ну ооочень мне не хватает показателя температуры двигателя, вот ездил как слепой на один глаз. Выход был, или купить БК и поставить на место единственной заглушки(я вот только не понимаю на кой она там вообще, если даже в люксе там заглушка)))), или прошить магнитолу. Не хотелось тратить 1200-1500 руб. только ради показателя температуры, сам БК как таковой мне не нужен особо.
Давно конечно руки чесались добраться до майфуна. Но сыкотно было получить кирпич.
Но разум взял верх над осторожностью и я прошил магнитолу. Сначала прошивку 34 поставил, что бы выход был на рабочий стол, затем поставил прогу canReader.
Без прошивки нельзя было поставить прогу, выхода на рабочий стол не было.
И на конец появились циферки))) Кстати, когда ставил, не понимал зачем приплюсовали литраж бензина сюда, но покатавшись я оценил по достоинству эту функцию.
Кстати, до прошивки, не работала заставка и при переключении с радио на музыку громкость угасала. Музыку с флэшки я слушал на 35 громкости, это примерно так же как 20 на радио было. Сейчас же все выравнялось, и радио, и музыку на 18 слушаю.
Ставить альтменю и т.д. не стал, не вижу смысла в них. Навигатор есть отдельный и в телефоне, инет так же в телефоне.

Ну вот почему с завода нельзя было так сделать? Ведь ну очень удобно, а затрат при этом полный ноль. Автовазу привет как всегда.

По просьбам трудящихся подробно описываю ход прошивки магнитолы и установку программы canReader для отображения температуры и литров бензина.

Итак для прошивки нам понадобится SD карта, именно SD, а не SDHC, максимальный объем SD бывает 4 Гб, но я смог найти только 2Гб, Пришлось покупать, 130 руб. примерно.
Качаем прошивку yadi.sk/d/RS5DZ5RNM4pG9
форматируем SD карту в FAT
Содержимое папки «2_0_2_34» скидываем в корень SD карты.
Вставляем SD карту в магнитолу, обязательно извлечь USB флэшку.
Перезагружаем магнитолу долгим нажатием (12-15 сек) на кнопку выключения.

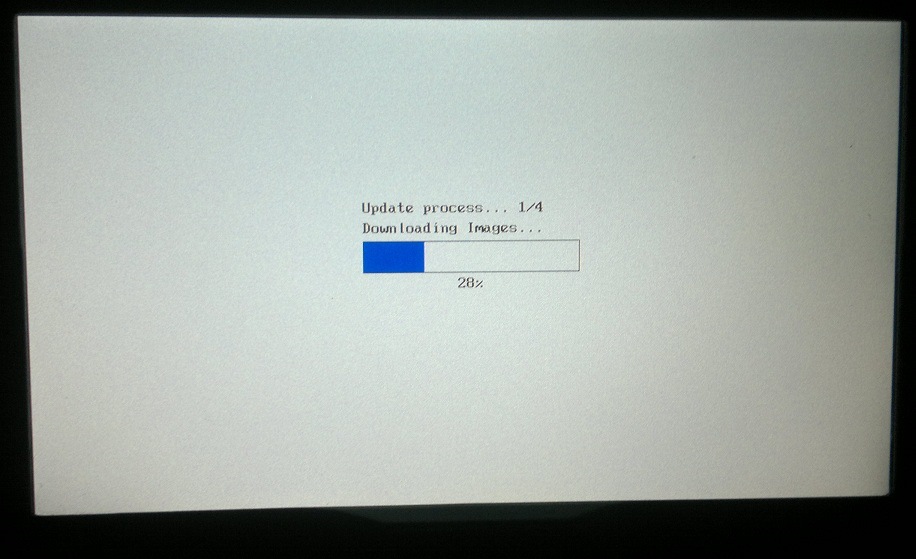

После перезагрузки автоматически начнется перепрошивка

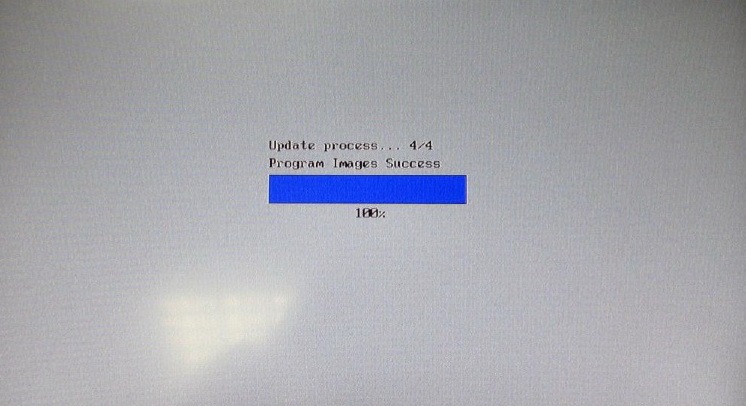

После процесса прошивки, магнитола сама перезагрузится. Обязательно дальше делать пошагово, я сдури перезагрузил сам магнитолу и потом минут 10 ловил кнопки на экране, калибровка сама по себе выполнилась как то)))
Далее или появиться сразу рабочий стол,

или появится меню магнитолы (не помню точно, вроде рабочий стол сразу)
Если меню, то жмем на экране на «настройки»(примерно 12-15 сек)

и выходим на рабочий стол

Далее Start/Settings/Control Panel/Stilus/Вкладка Calibration/Recalibrate

Прошивка ммс 2190 гранта люкс с навигацией

Прошивка ммс гранта дает возможность не только расширения функционала самой системы, но и возможность подключения к штатной мультимедиа камеры заднего вида.

Стоит отметить, что наличие предустановленной производителем штатной мультимедийной системы в комплектации стандарт или норма, не подходит для совершения ряда действий, которые будут описаны ниже. Исключительно мультимедийная система в комплектации люкс подходит для прошивки.

Процесс прошивки мультимедийной системы подразумевает наличие GPS приемника, а именно модели Globalsat BU-353S4, а также 3G модема Huawei E1750 от Мегафона. Данные устройства, в паре с новым ПО, позволят использовать навигацию, которую так обещали инженеры ВАЗа, а также порадуют наличием Интернета в автомобиле. Все эти товары можно купить на eBay, причем дешевле, чем в других магазинах.

Навигация и Интернет – пока что не совместимые вещи для отечественно автомобиля, поэтому для их полноценной и одновременной работы необходимо использовать хаб (USB-разветвитель DNS ATH-08).

Непосредственная прошивка ммс 2190 гранта

Процесс прошивки довольно простой! Все что необходимо – SD карта. Обратите внимание! SD карта должна быть отформатирована в системе FAT16. Распространенной проблемой после прошивки является зависание логотипа «лада» на мониторе штатной мультимедийной системы. Такая проблема может возникнуть в результате:

• Несоблюдения параметров необходимой системы форматирования; • Старая модель SD карты, отличающаяся от SDHC.

Если и возникает проблема такого рода, то необходимо проверить соответствие вышеуказанным двум пунктам процедуры прошивки мультимедиа на ладе гранте.

После того как флешка отформатирована, а с новым ПО определились, например – NewMenu V7.391Nitro, необходимо скачать новую прошивку NewMenu V7.391Nitro и распаковать ее непосредственно на саму SD карту.

Что касается папки FirmWare, то файлы, размещенные в ней, необходимо переместить в корень SD карты. Корень SD карты подразумевает размещение файлов помимо других перемещенных папок.

Процесс копирования завершен, значит и флешку пора извлекать из компьютера. Стоит отметить необходимость проведения обязательного безопасного извлечения, что давно известно всем пользователям ПК.

SD карту, с размещенными на ней файлами, необходимо вставить в ммс. После того как съемный носитель вставлен в ммс, его необходимо включить. Дождавшись полной загрузки устройства, длительным нажатием на клавишу громкости, производится его перезагрузка.

Перезагрузка проходит в четыре этапа, что показано на примере четырех строк загрузки, по окончанию заполнения которых, ммс запуститься в штатном режиме (штатное меню отображения). Всего через несколько секунд после штатного меню, магнитола перейдет в альтменю.

Обратите внимание! Если в USB магнитолы подключено какое-либо устройство, то альтменю не запустится. После извлечения устройства магнитолу необходимо снова перезагрузить.

Преимуществом использования USB-разветвителя DNS ATH-08, о котором говорилось в начале статьи, является многополярность. Подключенные в хаб GPS приемник и другие USB устройства не помешают запуску альтменю, но при этом станут неактивными.

Easy link ммс 2190

Скачать:

Описание:

Альтернативное меню (оболочка) для ММС автомобилей Лада Гранта, Калина, Приора. В NewMenu 9 весь функционал разделен на отдельные приложения. Основные приложения – это радио, видеоплеер, аудиоплеер, БТплеер, AUX, телефон и навигация – расположены на главном экране меню. Остальные дополнительные функции ММС разделены на соответствующие приложения. Например, варианты приложений: Маршрутный компьютер, Автомобиль (отображение машинки с дверями, индикаторы и т.д.), Климат (для отображения состояния климата), Мотор (для чтения и расшифровки ошибок, управления вентиляторами), приложение для замера динамики, приложение для стритрейсеров (красная вспышка) и т.д.. Приложений можно придумать множество. Приложения можно удалять и устанавливать через Менеджер приложений. Т.е. можно составлять свой функционал ММС. Установленные приложения отображаются и запускаются в окне Приложения. Некоторые приложения можно запускать в качестве заставки (приложение Маршрутный компьютер). Запуск приложений возможен как по горячей кнопке (Маршрутный компьютер запускается при нажатии на иконку Топливо в Кан-панели), так и при событии (например, при check запускается приложение Мотор).

Возможности:

  1. Прослушивание радио, аудиофайлов; просмотр видеороликов.
  2. Соединение с телефоном по протоколу Bluetooth; громкая связь; возможность приема, совершения звонков; телефонная книга с быстрым поиском контактов; прослушивание музыки с телефона по протоколу Bluetooth (через BTPlayer).
  3. Запуск навигационной программы, одновременное использование со всеми аудио-приложениями.
  4. Проигрывание подсказок навигации при прослушивании радио, AUX, музыки с телефона, при телефонном разговоре на передних или задних динамиках (микширование).
  5. Поддержка AUX входа (требуется аппаратная доработка).
  6. Настройки звука (баланс, эквалайзер, расширенные настройки аппаратного эквалайзера); настройка экрана, автопереключение режима день/ночь; включение парковочной камеры.
  7. Настройка звуковых оповещений, направления и громкости микширования, возможность сразу сделать тест микширования.
  8. Кан-панель с показаниями данных автомобиля, голосовые подсказки о состоянии автомобиля.
  9. Автоматическая регулировка громкости в зависимости от текущей скорости (автогромкость).
  10. Поддержка навигационных программ, поддержка USB GPS приемников, поддержка штатного GPS приемника.
  11. Приложение Маршрутный компьютер: показ данных поезки (скорость, обороты, передача, пробег, время, расход, стоимость, остаток хода и др.), запись в лог данных поездки, просмотрщик лога с группировкой данных, корректировка точности пробега и уровня топлива в баке, и др.
  12. Приложение Мотор: чтение, показ, расшифровка ошибок двигателя, сброс ошибок ABS АКПП SRS, ручное и автоматическое управления вентиляторами двигателя, управление оборотами холостого хода на стоящем автомобиле.
  13. Другие приложения: файловый менеджер, текстовые просмотрщики, калькулятор, браузер и много других.
  14. Переключение между всеми запущенными приложениями кнопкой Mode (Menu).
  15. Возможность менять стиль оформления, предпросмотр вносимых изменений.
  16. Все основные настройки меню в одном окне с вкладками.
  17. Сохранение всех пользовательских настроек (включая оформление) при переходе на новую версию.
  18. Поддержка подрулевого переключателя.

Установка, обновление, удаление, аварийное восстановление:

1. Распаковать архив в корень USB флешки или SD карты (папка Install). 2. Выйти на рабочий стол ММС. Запустить с USB флешки (SD карты) файл InstallInstall.exe (белый ярлык). При установке на чистую ММС будет перезагрузка, затем установка продолжится. 3. Для установки на внутреннею память ММС нажать Установить. Для установки на SD карту нажать Отмена, далее нажать Установить. 4. Выбрать драйвера для используемых USB устройств, нажать Установить. Если ничего нет нажать Отмена. 5. Выбрать тип ММС. 2190 – ММС штатно устанавливаемая на Гранту, 2192 – ММС штатно устанавливаемая на Калину/Приору. Для ММС со штатной навигацией выбрать тип с навигацией.

Вот собственно и весь процесс подготовки к прошивке!

После того как на ммс лада гранта прошивка завершена, появится новый рабочий стол, а в частности рабочий стол Wince. Именно те четыре файла, которые копировались отдельно в корневой каталог SD карты, отвечают за отображение интерфейса данного рабочего стола.

Читать еще:  Почему на ВАЗ-2114 (2115) не работает прикуриватель и магнитола

Следующее действие – настройка нового ПО на штатной мультимедиа лады гранты. Для этого необходимо нажать кнопку Start, а дальше выполнить переход основываясь на данном пути: StartSettingControl Panel.

В некоторых случаях на данном этапе замечались промедления в открытии контрольной панели, которые исчезают после принудительной перезагрузки ммс.

В открывшейся панели необходимо нажать на значок Stylus/ Calibration. Таким образом, пользователю нового ПО предоставляется возможность калибровки точности отклика сенсорного дисплея.

Такую процедуру лучше всего проводить по средствам использования стилуса. По окончанию калибровки на мониторе появится таймер, не дожидаясь окончания отсчета которого необходимо нажать на экран.

Вот и пришло время принудительной перезагрузки, о которой говорилось выше. Длительное нажатие клавиши громкости (не менее 10 секунд) заставит ммс перезагрузиться. На момент перезагрузки съемный носитель с новым ПО должен оставаться в ммс лады гранты.

После перезагрузки отобразится штатное меню, после чего и альтменю, как это было в процессе подготовки к процедуре прошивки. Попасть в штатное меню можно по средствам нажатия клавиши «штатная».

Перезагрузка должна проходить с подключенным через USB-разветвитель DNS ATH-08 GPS приемником Globalsat BU-353S4. Если же он не подключен, по окончанию перезагрузки ПО, загрузится штатное меню.

Пользовательские настройки, а в частности настройки радио, звука и видео являются неотъемлемой частью любой мультимедийной системы. NewMenu V7.391Nitro требует ручной установки модуля настройки таковых параметров, а для этого необходимо:

• Зайти в папку soft/radio; • Запустить файл start.exe.

Такая процедура позволит проассоциировать размещенные там файлы, а именно файлы с расширениями типа .exe и .ahk. Такой шаг в настройке прошитого ммс очень важен для достижения стабильной работы с файлами мультимедиа, а также настройке эквалайзера при прослушивании радио.

Видео инструкция прошивки штатной магнитолы Лада

Если после прошивки магнитола не загружается, а зависает на логотипе «LADA»:

  • Убедитесь что в USB порт ничего не вставлено.
  • Создать в корне USB пустой файл Explorer.txt. После перезагрузки должен загрузиться рабочий стол WinCE.
  • Попробуйте отключить питание ММС (снять клемму аккумулятора) на 5 минут.
  • Попробуйте отформатировать SD карту в другую файловую систему (FAT32/exFAT/FAT) и перепрошить магнитолу заново.
  • Используйте для прошивки магнитолы другую SD карту.

Напомним, другие проблемы ММС связанные с ее работой решаем в этой статье.

Как можно доработать ММС Лада Гранта Лифтбек

Чтобы максимально расширить функционал меню MMS, перепрошиваем данные. Процесс вовсе не сложный, строго соблюдаем рекомендации мастеров.

  • Флеш-карта, объемом не менее 4Гб;
  • Ноутбук (планшет);
  • ЮСБ кабель на случай зависания системы.

Последовательность действий при самостоятельной прошивке MMСЛада Гранта Лифтбек:

  1. Вставляем SD карту в ноутбук, форматируем ее в файловую систему «FAT»;
  2. Записываем в корень карты модификацию файла прошивки. Копировать прошивку в другие каталоги не рекомендовано, так как данные не считаются при загрузке операционной системой;


Вставляем SD карту в MMC

Водителю на заметку. Стоковая прошивка обозначена индексом 2.2.2.11. Полный перечень официальных прошивок выложен на официальном сайте «Лада». Кастомизированные прошивки не всегда корректно устанавливаются, иногда зависает систем. Все действия, связанные с кастомными прошивками под личную ответственность владельца.

Прошиваем ММС Лады Калина 2

Прошивка стандартных магнитол ЛАДА Калина 2 и Гранта

Чтобы сменить внешний вид меню поставляемой магнитолы и расширить ее возможности, понадобится карта памяти формата SDHC (SD), размером непревышающая не 4Gb. Заранее SD-карту следует отформатировать на компьютере в файловой сиситеме FAT.

Приготовление к прошивке:

1)Сохранить архив с прошивкой на ПК и разархивировать;

2)Выполнить копирование всех файлов из папки FirmWare на SD-карту через картридер.

Прошивка:

1. USB-порт магнитолы не должен содержать flash-накопителя;

2. Вставить карту с прошивочными файлами в разъем автомагнитолы;

3. Выполнить перезагрузку головного устройства, удерживая функциональные клавиши (клавиша включения или клавиша громкости) до полного потемнения дисплея;

4. После этого запуск рабочего стола будет говорить о перепрошивке.

Подготовка к работе:

1) Калибруем экран. Нажимаем на иконку с телефоном. Заходим во раздел «Calibration». Жмем на кнопку «Recalibrate». Запустится обратный счет времени;

2) Не дожидаясь, когда время истечет, нажать на экран;

3) Не вынимая SD-карту, перезапустить ГУ. Вашему вниманию представится новое меню. Процесс прошивки завершен.

Прошивки скачать

1. Стоковые прошивки

вариант ПО с русской локалью , драйверами для WiFi , русским интерфейсом Windows и клавиатурой

вариант ПО только для ММС из новых партий, ДАННОЕ ПО НЕСОВМЕСТИМО С ПРЕЖНЕЙ 23.0.2.38 отличительной особенностью у данного ПО является наличие файла Launcher.exe в папке Windows , ПО с русской локалью драйверами для WiFi и русским интерфейсом Windows и встроенной клавиатурой

2. Модифицированные прошивки

Прошивка с альтменю ver.32 Kalina_mod_ver.23.0.2.32.rar ( 35.15 МБ ) Проверенно .

Русифицированное время и дата и корректно отображающиеся русские символы Kalina_II_altmenu_rus_clock.rar ( 28.2 МБ )

Новое меню XLada_NewMenu7.36.rar (12.09 MB)

3. СНЯТИЕ ДАМПА с ММС

С уже прошитой ММС снимать дамп смысла нет.

Д амп снимается перед прошивкой на случай, если у вас нестандартное ПО и вы в процессе прошивки губите аппарат, то потом при помощи дампа аппарат можно восстановить .

1. Качаем программу Прикрепленный файл NDumpCE6+.rar ( 65,67 КБ )

2. Разархивируем ее на SD карту или USB флешку с файловой системой exFAT (на случай если дамп превышает 4гб)

3. Выходим на рабочий стол нашей ММС

4. Запускаем NDumpCE6.exe

5. В окне программы убеждаемся что галочка стоит на пункте «Full NAND» и в выпадающем списке выбираем «DISK1:» и жмём «Save» для подтверждения

6. После окончания операции на SD (или на USB) карте должен появиться файл с расширением .img размером около 120 мб для старых версий ММС и около 4гб для новых , вот это и есть наш дамп

1. Данная операция абсолютно безопасна для вашего аппарат

2. Перед началом процедуры лучше всего извлечь всё из USB порта

Вниманию владельцев!

Ответственность за возникновение возможных неполадок магнитолы после смены микропрограммы, владелец берет на себя. Кроме того, подобная операция исключает гарантийное обслуживание музыкальной системы в случае ее поломки. Данная прошивка предназначена для автомагнитол ЛАДА (Гранта и Калина-2).

Откат к исходной версии:

Войти в раздел «Медиа», вытащить карту памяти и перезапустить магнитолу.

Замена приборной панели лада гранта

17 март 2016 Лада.Онлайн 109 806 361

Сталкивались с проблемой, когда в панели приборов не показывается температура наружного воздуха? Даже после установки датчика значения не выводятся на экран. Чтобы исправить этот недостаток предлагается обновить прошивку приборной панели автомобилей Лада Гранта и Калина 2.

Сначала выясняем, какой версии прошивка зашита в щиток приборов. Первые цифры (2190 или 2192) указывают на модель автомобиля (Гранта или Калина 2). Далее следуют цифры 00, 20 или 40, которые расшифровываются как «стандарт», «норма» или «люкс» соответственно.

FakeHeader

Comments 32

калина 2 после перепрошивки с Т007 на Т012 пропали звуки поворотников и аварийки

Звук от поворотников идёт тока при вкл зажигании …

У меня тоже КП была с 007, сейчас 012 — звук поворотников есть.

звука нет и во время движения то же

Значит что то не то сделал …

у меня гранта 2013г.в. двигатель 1,6 98лс, акпп, приборная панель 219020 — 076. Можно ли установить на нее модифицированную 092 прошивку, чтобы отображалась ТОЖ и ТОС, не возникнут ли проблемы с индикацией АКПП.

Доброго времени суток.Парни подскажите, гранта норма 13 г.в.МКПП.прошивка стоит 219020_090.на какую можно перепрошиться и как чтобы были и ТОЖ и ТОС.Если можно по подробнее т.к. в первый раз сталкиваюсь, есть ли нюасы какие?Буду признателен!:)

Прошить можно на ПО: 092

Щиток приборов Лада Калина, 11186 (2192380101020) можно установить на гранту норма акпп?

Нет, от Калины1 не подходят к Калина2/Гранта

Привет, гранта акпп 2013 прошивка 009 но температуры охлаждающей жидкости не показывает на что перепрошить можно?

009 прошивка от Калины, и в ней точно есть ТОЖ . Может не показывать ТОС, если датчик не установлен .

Ой не правильно написал 090 у меня, а если я установлю 009 у меня будет показывать переключение акпп?не подскажите

Прошивка комбинации приборов Лада Гранта и Калина 2

Прошивка комбинации приборов Лада Гранта и Калина 2

Сталкивались с проблемой, когда в панели приборов не показывается температура наружного воздуха? Даже после установки датчика значения не выводятся на экран. Чтобы исправить этот недостаток предлагается обновить прошивку приборной панели автомобилей Лада Гранта и Калина 2.

Сначала выясняем. какой версии прошивка зашита в щиток приборов. Первые цифры (2190 или 2192) указывают на модель автомобиля (Гранта или Калина 2). Далее следуют цифры 00, 20 или 40, которые расшифровываются как «стандарт», «норма» или «люкс» соответственно.

Версии прошивок панелей приборов Лада Гранта и Калина 2

Таблица составлена (находится в процессе корректировки) по отзывам автолюбителей (дополняйте комментариями). Гарантии, что все данные верные нет!

Читать еще:  Подключение сабвуфера к 4 канальному усилителю

Что нужно для прошивки

Менять дисплей и работа паяльником

Менять дисплей и работа паяльником

053, 060, 076, 087

Работа паяльником или использовать модифицированную прошивку 2190-20_092_for_076

Подходит 092 и 009 или 012 от Калины

Подходит прошивка 046

Подходит прошивка 009 или 012

Подходит прошивка 012

Показывает номер передачи

* — ДТНВ — датчик температуры наружного воздуха, ДТОЖ — датчик температуры охлаждающей жидкости.

Скачать прошивки (дампы прошивок щитка приборов):

В процессе прошивки комбинация приборов может выйти из строя, автор статьи ответственности не несет. Кроме этого, разбирая щиток приборов вы теряете гарантию.

Нюансы прошивки мультимедиа Гранты (2190)

Осуществить саму прошивку достаточно несложно, когда ставится прошивка ммс 2190. Для этого возникнет необходимость привлечения SD-карты.

Концентрируем внимание! Данная карта подлежит обязательному и предварительному форматированию посредством версии «FAT16».

В числе распространенных изъянов, имеющих место после того, как установлена прошивка приборной панели, даже в случае, если это последняя версия, присутствует зависание на дисплее головного устройства логотипа Лада.

Этот момент могут спровоцировать таковые факторы:

  • пренебрежение соблюдением требуемых принципов форматирования;
  • присутствие неактуальной версии SD-карты, имеющей различия с «SDHC».

После успешного форматирования карты и выбора софта (к примеру, «New Menu V7.391 Nitro»), потребуется обзавестись прошивкой, у которой самая последняя версия и реализовать распаковку продукта на заранее подготовленный SD-носитель.

В отношении папки «Firm Ware» заметим: располагающиеся в ней файлы потребуется переадресовать корневому каталогу самой карты. По завершении копировального процесса отсоединяем от ПК флеш-карту, не забыв о приеме безопасного извлечения.

Лада Гранта прошивка приборной панели и мультимедиа

Прошивка ммс 2190 системы мультимедиа в сбалансированной модели LADA Granta позволяет существенно расширить функциональный потенциал встроенного устройства.

Заметим, что штатный вариант комплекса мультимедиа, присутствующий в авто LADA Granta в версиях «Стандарт» и «Норма», не позволяет совершить перечень действий, приведенных в данном материале. Чтобы успешно была осуществлена прошивка приборной панели подойдет только головное устройство, которым оснащается Лада Гранта в версии «Люкс».

Процедура, когда проводится прошивка ммс 2190, предусматривает присутствие опции «GPS», а конкретнее модификации приемного модуля «Globalsat BU-353S4». Вдобавок к нему «голова» должна располагать модемом формата «3G» в модели «Huawei E1750» от оператора «Мегафон».

Пара этих устройств в комплексе с прогрессивным программным софтом позволяет реализовать не только навигационную функцию, ранее обещанную инженерным цехом «ВАЗ», но и вожделенный интернет.

Все обозначенные устройства доступны для приобретения на «eBay», что дешевле в сравнении с предложениями альтернативных торговых субъектов.

Для отечественных автомобилей навигационная опция и интернет являются несовместимыми явлениями, поскольку для обеспечения их полноценного функционирования потребуется применить разветвляющее USB-сигнал устройство «DNS ATH-08».

Нюансы прошивки мультимедиа Гранты (2190)

Осуществить саму прошивку достаточно несложно, когда ставится прошивка ммс 2190. Для этого возникнет необходимость привлечения SD-карты.

В числе распространенных изъянов, имеющих место после того, как установлена прошивка приборной панели, даже в случае, если это последняя версия, присутствует зависание на дисплее головного устройства логотипа Лада.

Как настроить «GPS» на прошитой версии мультимедиа?

Осуществить это действие не составит особых усилий. Выполнение процедуры подразумевает предварительную коммутацию с GPS-модулем и состоит из такого алгоритма действий:

  • перехода в соответствующее меню «Инструменты»;
  • активации дисплейной клавиатуры;
  • непосредственной коммутации модуля;
  • указания маршрута: «staticstoredll232usb.dll»;
  • беспрерывного нажатия клавиши «ОК» после момента вывода на экран запроса, касающегося подбора драйвера.

Если обозначенные шаги исполнены корректно, то далее приступаем к манипуляциям по настройке именно навигационного софта. В программе выделяем порт «COM 5» и соответствующую ему скорость – 4800 bps.

По завершении всего перечня манипуляций наблюдаем работу системы. Обращаем внимание на присутствие настроенной программы «Навител».

Как устранить некоторые недостатки мультимедийной системы

Иногда, для того чтобы начать пользоваться новой мультимедиа, ее нужно приобрести. Она, конечно, сможет справиться с задачами, которые являются стандартными. Но большего без дополнительной доработки от нее ожидать не придется. Без этого у вас не будет возможности настроить навигатор, подключить камеру заднего вида.

Нужно сказать, что многие мультимедиа, которыми оснащены современные иномарки, существенно уступают по своим возможностям ММС Гранта. Эта система является уникальной и вполне конкурентоспособной. Если в работе ММС имеются небольшие проблемы, то прошивка ММС позволит их устранить. Рассмотрим, как сделать прошивку 2014 года.

Тестирование щитка приборов

Узнать версию щитка приборов можно путем его самотестирования, во время которого в автоматическом режиме пройдет тест всех систем приборной доски с указанием ее модели и версии прошивки.

Тестирование щитка приборов проводим следующим образом:

1. На выключенном зажигании нажимаем клавишу сброса суточного пробега (небольшой штырек на щитке);

2. Включаем зажигание, удерживая клавишу сброса суточного пробега;

3. Пока стрелки ходят вверх и вниз отпускаем клавишу сброса суточного пробега и снова на кратковременно на нее нажимаем.

Как считать данные:

1. Первая строка — версия прошивки щитка приборов.

2. Вторая строка — модель щитка приборов.

Инструкция по прошивке приборной панели

Потребуется

: программатор Usbdm OSBDM V4.95 (есть в каталоге Алиэкспресс).

! Перед началом действий рекомендуется сделать резервную копию штатной прошивки.

Устанавливаем софт HCS12 Programmer и USBDM driver X86 или X64. Для ОС Windows 8 или 8.1 перед установкой ПО следует отключить проверку подлинности драйверов. После установки ПО подключаем программатор к ПК (должны гореть лампы COM и USB).

Подключаем к приборке

  • снять панель приборов и заднюю крышку;
  • питание (9-14 В) на 19 и 21 контакты (можно без питания, для этого переставить перемычку под крышкой программатора на 3.3v);
  • минус на 17 контакт;
  • шлейф программатора (загорится лампа PWR).

Запускаем софт HCS12 Programmer и выполняем настройки:

  • На закладке Interface нажимаем detect, в окне появится USBDM-js16-001. Нижние галочки должны быть активированы;
  • На закладке Target нажимаем на кнопку Load Hex Files и выбираем прошивку (должна находиться в корне диска), ставим галочку Auto Reload, выбираем чип HY-MC9S12HY64, выбираем Unsecure, выбираем EraseSelective и ставим галку Enable Sounds. (чтобы обнулить пробег и затереть иммо выбираем EraseMass, но делать это не рекомендуется);
  • На закладке Advanced ставим галочку Enabled и проверяем поле ниже (в конце должна быть буква F, если другая буква, то меняем на F).

Когда все параметры выставлены, запускаем процесс прошивки панели приборов (на закладке Target нажимаем Program Flash). Через 10 секунд обновление завершится, на вопрос о подключении следующей приборки отвечаем «Нет». Проверяем версию щитка приборов еще раз. Все!

Процесс прошивки панели приборов также показан на видео:

Напомним, есть и другие доработки приборной панели, например, установить индикацию ПТФ. В комментариях указывайте успешные варианты обновлений прошивок, таблицу в статье будем дополнять!

Фото: бортовой журнал MrRararai

Ключевые слова: панель приборов лада гранта | панель приборов лада калина

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

  • На АвтоВАЗе рассказали о планах на беспилотники и электрокары
  • Видео тест драйв Lada 4×4 urban
  • Как собирают Lada Vesta (фото и описание производства)
  • Как снять переднюю фару на Лада Приора без снятия бампера

Краткая спецификация щитков приборов, используемых на Лада Гранта и Калина

Артикул комбинации приборовВерсия ПОЗвуковое сопровождение указателей поворотовЗвуковое сопровождение включения аварийной сигнализации
2190-3801010-0028 и нижеНетНет
2190-3801010-0029 (серийное)НетЕсть
2190-3801010-2090 и нижеНетНет
2190-3801010-2091 (серийное)НетЕсть
2190-3801010-4039 и нижеЕстьНет
2190-3801010-4042 (серийное)ЕстьЕсть
2192-3801010-2006 и нижеНетНет
2192-3801010-2007 (серийное)ЕстьЕсть
2192-3801010-4006 и нижеЕстьНет
2192-3801010-4007 (серийное)ЕстьЕсть

Пересвет приборной панели своими руками

Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.

Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:

  1. не торопитесь, чтобы не повредить токопроводящие дорожки платы;
  2. соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
  3. не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп – плюс):

Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины – это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.

Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
