Принцип действия тепловых машин. КПД.
Принцип действия тепловых машин. КПД. 10 класс конспект + презентация.
Просмотр содержимого документа
«Принцип действия тепловых машин. КПД.»
Принцип действия тепловых машин КПД тепловых двигателей .

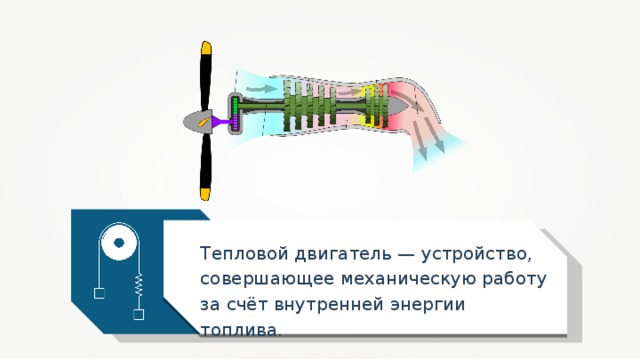

Тепловой двигатель — устройство, совершающее механическую работу за счёт внутренней энергии топлива.

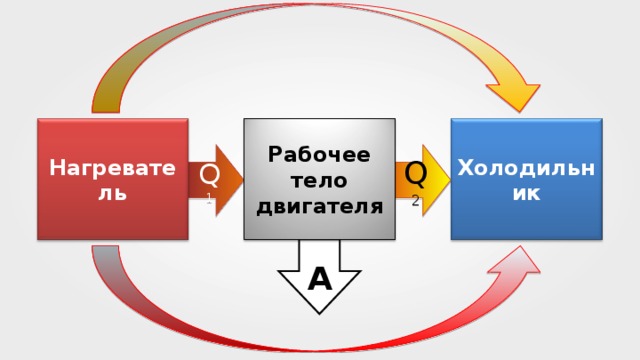

Нагреватель
Рабочее тело
Холодильник

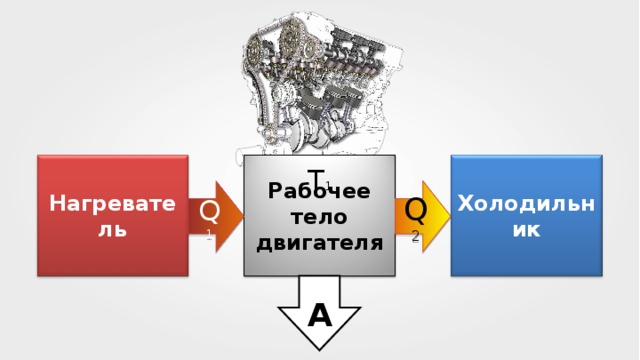

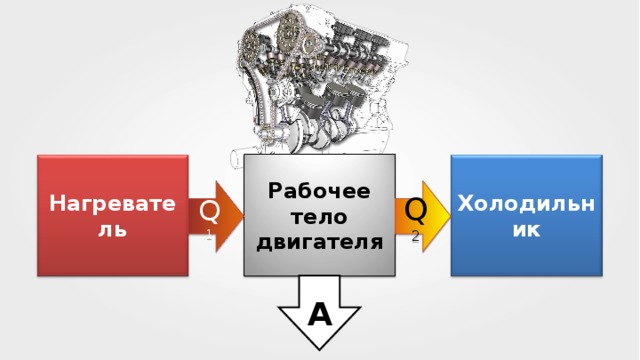

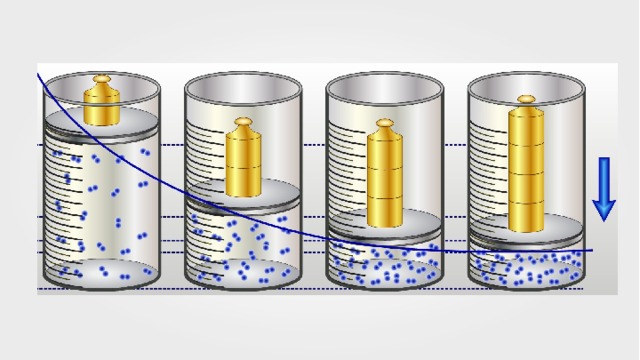

Рабочее тело двигателя — материальное тело, расширяющееся при подводе к нему теплоты
и сжимающееся при охлаждении и выполняющее работу по перемещению рабочего органа машины.
Нагреватель
Рабочее тело
Холодильник

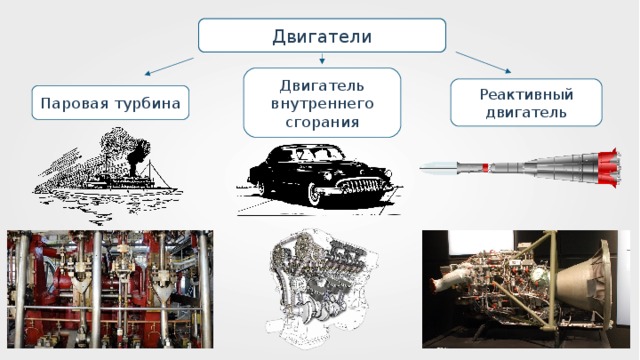

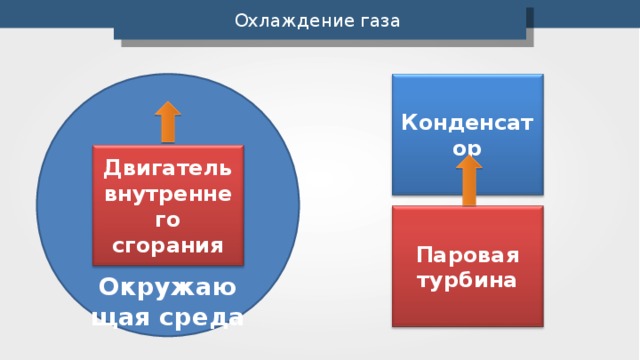

Двигатель внутреннего сгорания
Конденсатор
Двигатель внутреннего сгорания

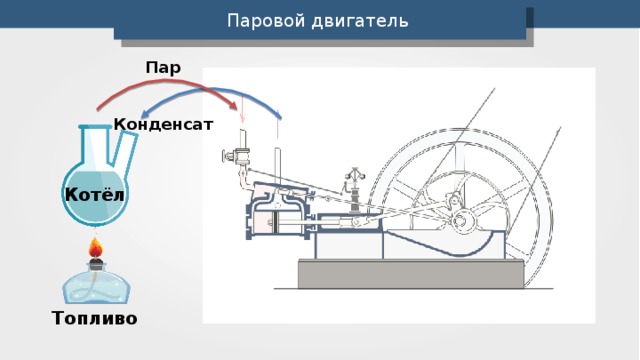

Паровая турбина
Окружающая среда
Холодильник
Нагреватель
Рабочее тело

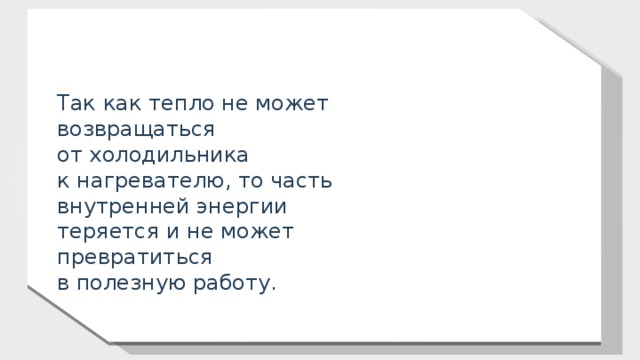

Так как тепло не может возвращаться
к нагревателю, то часть внутренней энергии теряется и не может превратиться
в полезную работу.

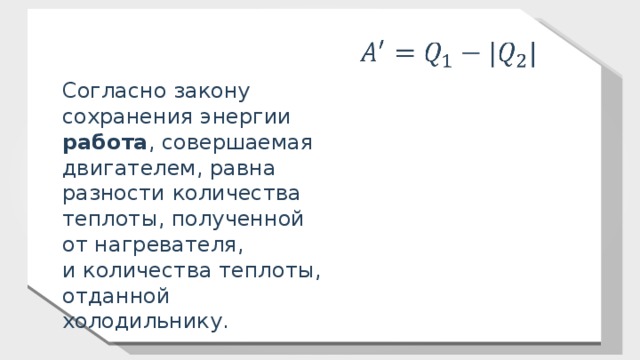

Согласно закону сохранения энергии работа , совершаемая двигателем, равна разности количества теплоты, полученной от нагревателя,
и количества теплоты, отданной холодильнику.

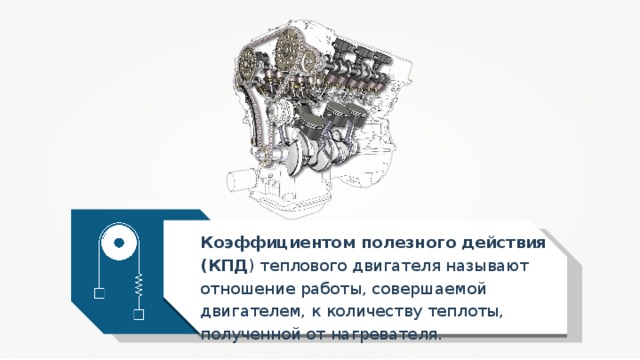

Коэффициентом полезного действия (КПД ) теплового двигателя называют отношение работы, совершаемой двигателем, к количеству теплоты, полученной от нагревателя.
У всех двигателей некоторое количество теплоты передается холодильнику.
Их коэффициент полезного действия всегда меньше единицы.
КПД теплового двигателя пропорционален разности температур нагревателя
При одинаковой температуре нагревателя
и холодильника двигатель не может работать.
Предложил модель идеального теплового двигателя.
Рабочим телом в нём служит идеальный газ.
1796–1832 гг.

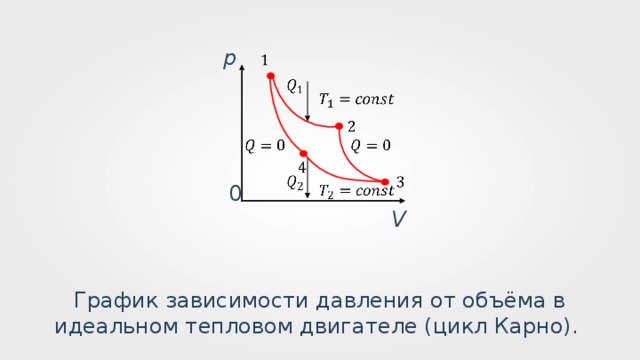

График зависимости давления от объёма в идеальном тепловом двигателе (цикл Карно).

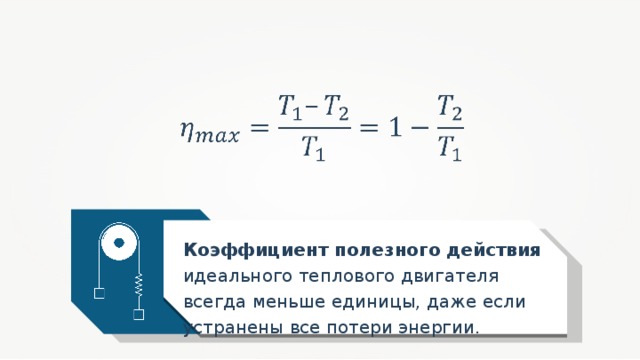

Коэффициент полезного действия идеального теплового двигателя всегда меньше единицы, даже если устранены все потери энергии.

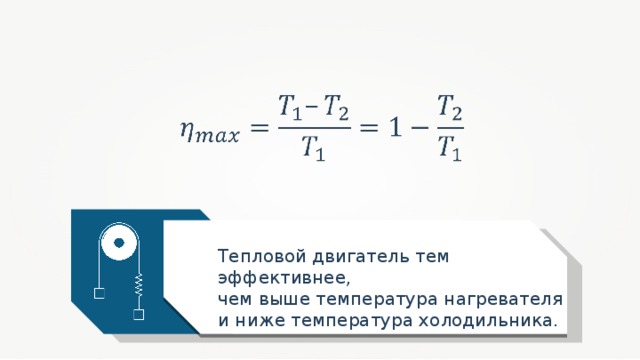

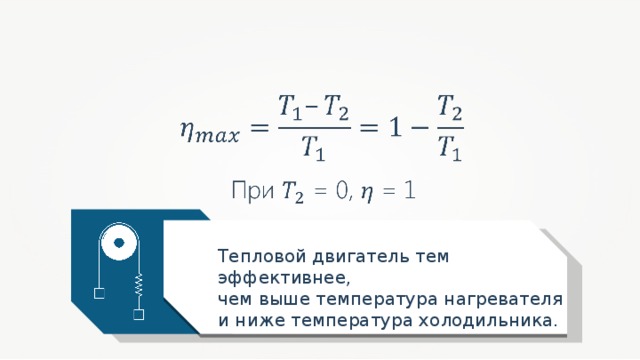

Тепловой двигатель тем эффективнее,
чем выше температура нагревателя
и ниже температура холодильника.
Тепловой двигатель тем эффективнее,
чем выше температура нагревателя
и ниже температура холодильника.
Тепловой двигатель тем эффективнее,
чем выше температура нагревателя
и ниже температура холодильника.

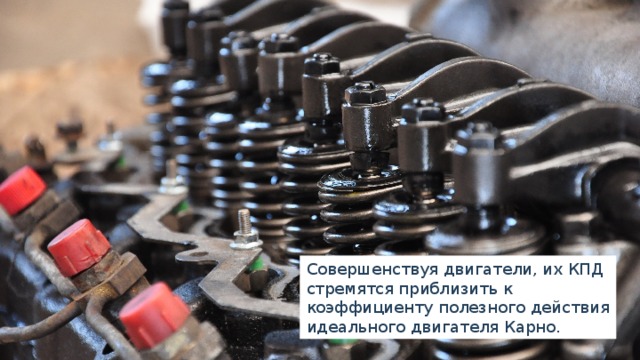

Совершенствуя двигатели, их КПД стремятся приблизить к коэффициенту полезного действия идеального двигателя Карно.

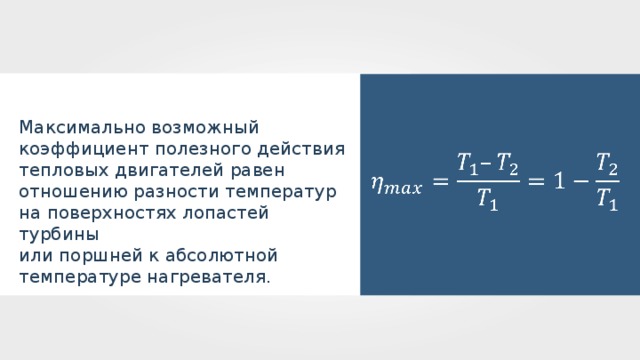

Максимально возможный коэффициент полезного действия тепловых двигателей равен отношению разности температур
на поверхностях лопастей турбины
или поршней к абсолютной температуре нагревателя.
Почему отсечка пара увеличивает кпд теплового двигателя. II
Двигатель, в котором происходит превращение внутренней энергии топлива, которое сгорает, в механическую работу.
Любой тепловой двигатель состоит из трех основных частей: нагревателя , рабочего тела (газ, жидкость и др.) и холодильника . В основе работы двигателя лежит циклический процесс (это процесс, в результате которого система возвращается в исходное состояние).
Прямой цикл теплового двигателя
Общее свойство всех циклических (или круговых) процессов состоит в том, что их невозможно провести, приводя рабочее тело в тепловой контакт только с одним тепловым резервуаром. Их нужно, по крайней мере, два. Тепловой резервуар с более высокой температурой называют нагревателем, а с более низкой – холодильником. Совершая круговой процесс, рабочее тело получает от нагревателя некоторое количество теплоты Q 1 (происходит расширение) и отдает холодильнику количество теплоты Q 2 , когда возвращается в исходное состояние и сжимается. Полное количество теплоты Q=Q 1 -Q 2 , полученное рабочим телом за цикл, равно работе, которую выполняет рабочее тело за один цикл.
Обратный цикл холодильной машины
При обратном цикле расширение происходит при меньшем давлении, а сжатие — при большем. Поэтому работа сжатия больше, чем работа расширения, работу выполняет не рабочее тело, а внешние силы. Эта работа превращается в теплоту. Таким образом, в холодильной машине рабочее тело забирает от холодильника некоторое количество теплоты Q 1 и передает нагревателю большее количество теплоты Q 2 .
Коэффициент полезного действия
Прямой цикл:
Показатель эффективности холодильной машины:
Цикл Карно
В тепловых двигателях стремятся достигнуть наиболее полного превращения тепловой энергии в механическую. Максимальное КПД.
На рисунке изображены циклы, используемые в бензиновом карбюраторном двигателе и в дизельном двигателе. В обоих случаях рабочим телом является смесь паров бензина или дизельного топлива с воздухом. Цикл карбюраторного двигателя внутреннего сгорания состоит из двух изохор (1–2, 3–4) и двух адиабат (2–3, 4–1). Дизельный двигатель внутреннего сгорания работает по циклу, состоящему из двух адиабат (1–2, 3–4), одной изобары (2–3) и одной изохоры (4–1). Реальный коэффициент полезного действия у карбюраторного двигателя порядка 30%, у дизельного двигателя – порядка 40 %.
Французский физик С.Карно разработал работу идеального теплового двигателя. Рабочую часть двигателя Карно можно представить себе в виде поршня в заполненном газом цилиндре. Поскольку двигатель Карно — машина чисто теоретическая, то есть идеальная , силы трения между поршнем и цилиндром и тепловые потери считаются равными нулю. Механическая работа максимальна, если рабочее тело выполняет цикл, состоящий из двух изотерм и двух адиабат. Этот цикл называют циклом Карно .
участок 1-2: газ получает от нагревателя количество теплоты Q 1 и изотермически расширяется при температуре T 1
участок 2-3: газ адиабатически расширяется, температура снижается до температуры холодильника T 2
участок 3-4: газ экзотермически сжимается, при этом он отдает холодильнику количество теплоты Q 2
участок 4-1: газ сжимается адиабатически до тех пор, пока его температура не повысится до T 1 .
Работа, которую выполняет рабочее тело — площадь полученной фигуры 1234.
Функционирует такой двигатель следующим образом:
1. Сначала цилиндр вступает в контакт с горячим резервуаром, и идеальный газ расширяется при постоянной температуре. На этой фазе газ получает от горячего резервуара некое количество тепла.
2. Затем цилиндр окружается идеальной теплоизоляцией, за счет чего количество тепла, имеющееся у газа, сохраняется, и газ продолжает расширяться, пока его температура не упадет до температуры холодного теплового резервуара.
3. На третьей фазе теплоизоляция снимается, и газ в цилиндре, будучи в контакте с холодным резервуаром, сжимается, отдавая при этом часть тепла холодному резервуару.
4. Когда сжатие достигает определенной точки, цилиндр снова окружается теплоизоляцией, и газ сжимается за счет поднятия поршня до тех пор, пока его температура не сравняется с температурой горячего резервуара. После этого теплоизоляция удаляется и цикл повторяется вновь с первой фазы.
Работу многих видов машин характеризует такой важный показатель, как КПД теплового двигателя. Инженеры с каждым годом стремятся создавать более совершенную технику, которая при меньших давала бы максимальный результат от его использования.
Устройство теплового двигателя
Прежде чем разбираться в том, что такое необходимо понять, как же работает этот механизм. Без знания принципов его действия нельзя выяснить сущность этого показателя. Тепловым двигателем называют устройство, которое совершает работу благодаря использованию внутренней энергии. Любая тепловая машина, превращающая в механическую, использует тепловое расширение веществ при повышении температуры. В твердотельных двигателях возможно не только изменение объема вещества, но и формы тела. Действие такого двигателя подчинено законам термодинамики.
Принцип функционирования
Для того чтобы понять, как же работает тепловой двигатель, необходимо рассмотреть основы его конструкции. Для функционирования прибора необходимы два тела: горячее (нагреватель) и холодное (холодильник, охладитель). Принцип действия тепловых двигателей (КПД тепловых двигателей) зависит от их вида. Зачастую холодильником выступает конденсатор пара, а нагревателем — любой вид топлива, сгорающий в топке. КПД идеального теплового двигателя находится по такой формуле:
КПД = (Тнагрев. — Тхолод.)/ Тнагрев. х 100%.
При этом КПД реального двигателя никогда не сможет превысить значения, полученного согласно этой формуле. Также этот показатель никогда не превысит вышеупомянутого значения. Чтобы повысить КПД, чаще всего увеличивают температуру нагревателя и уменьшают температуру холодильника. Оба эти процесса будут ограничены реальными условиями работы оборудования.
При функционировании теплового двигателя совершается работа, по мере которой газ начинает терять энергию и охлаждается до некой температуры. Последняя, как правило, на несколько градусов выше окружающей атмосферы. Это температура холодильника. Такое специальное устройство предназначено для охлаждения с последующей конденсацией отработанного пара. Там, где имеются конденсаторы, температура холодильника иногда ниже температуры окружающей среды.
В тепловом двигателе тело при нагревании и расширении не способно отдать всю свою внутреннюю энергию для совершения работы. Какая-то часть теплоты будет передана холодильнику вместе с или паром. Эта часть тепловой неизбежно теряется. Рабочее тело при сгорании топлива получает от нагревателя определенное количество теплоты Q 1 . При этом оно еще совершает работу A, в ходе которой передает холодильнику часть тепловой энергии: Q 2
В идеальном тепловом двигателе полезная работа совершаемая газом
Возможна ли такая идеальная тепловая машина, которая за цикл получает от нагревателя 50 Дж и совершает полезную работу 100 Дж? Каков КПД такой тепловой машины?
1) возможна,
2) возможна,
3) возможна,
4) невозможна,
Идеальный газ совершает циклический процесс 1→2→3→4→1, изображенный на рисунке. В результате этого циклического процесса
1) суммарная работа, совершенная газом, равна нулю.
2) изменение внутренней энергии газа равно нулю.
3) суммарное количество полученной и отданной газом теплоты равно нулю.
4) вся теплота, полученная газом в процессе 1→2→3, полностью преобразуется в механическую работу.
Коэффициент полезного действия идеальной тепловой машины можно увеличить,
1) только уменьшив температуру нагревателя
2) только увеличив температуру холодильника
3) используя в качестве рабочего тела другой газ
4) уменьшив температуру холодильника или увеличив температуру нагревателя
На рисунке схематически показано направление передачи теплоты при работе двух идеальных тепловых машин. У какой из них КПД больше?
3) у обеих машин КПД одинаков
4) однозначно ответить нельзя
На рисунке изображены два циклических процесса 1 → 2 →3 →4 → 1 и 5 → 6 → 7 → 8 → 5.
Какое из следующих утверждений справедливо?
А. Работа газа в случае циклического процесса 1 → 2 → 3 → 4 → 1 больше, чем работа газа в случае циклического процесса 5 → 6 → 7 → 8 → 5.
Б. Изменение внутренней энергии газа в результате циклического процесса 1 → 2 → 3 → 4 → 1 больше, чем изменение внутренней энергии газа в результате циклического процесса 5 → 6 → 7 → 8 → 5.
На каком из рисунков правильно изображена зависимость КПД
идеальной тепловой машины от температуры
нагревателя при неизменной температуре холодильника
?
На рисунке представлен график цикла, проведённого с одноатомным идеальным газом. На каком из участков внутренняя энергия газа уменьшалась? Количество вещества газа постоянно.
На рисунке приведён цикл, осуществляемый с идеальным газом. Работа не совершается на участке
На рисунке приведён цикл, осуществляемый с идеальным газом. Работа не совершается на участке
На рисунке приведён цикл, осуществляемый с идеальным газом. Работа не совершается на участке
На рисунке приведён цикл, осуществляемый с идеальным газом. Работа не совершается на участке
Какое(-ие) из приведённых утверждений верно(-ы)?
А. Положительное количество теплоты самопроизвольно не может переходить от более холодного тела к более нагретому.
Б. Нельзя создать циклический тепловой двигатель, с помощью которого можно энергию, полученную от нагревателя, полностью превратить в механическую работу.
Какое(-ие) из приведённых утверждений верно(-ы)?
А. Положительное количество теплоты самопроизвольно переходит от более нагретого тела к более холодному.
Б. Нельзя создать циклический тепловой двигатель, с помощью которого можно энергию, полученную от нагревателя, полностью превратить в механическую работу.
Какое(-ие) из приведённых утверждений верно(-ы)?
А. При тепловом контакте двух тел, имеющих разную температуру, положительное количество теплоты самопроизвольно не может переходить от тела с меньшей температурой к телу с большей температурой.
Б. Нельзя создать циклический тепловой двигатель, с помощью которого можно энергию, полученную от нагревателя, полностью превратить в механическую работу.
Какое(-ие) из приведённых утверждений неверно(-ы)?
А. Возможна передача энергии от тела с меньшей температурой к телу с большей температурой путём совершения работы.
Б. КПД циклического теплового двигателя больше 100%.
На рисунке приведён цикл, осуществляемый с одним молем идеального газа. Если U — внутренняя энергия газа, А — работа, совершаемая газом, Q — сообщённое газу количество теплоты, то условия
выполняются совместно на участке
На рисунке приведён цикл, осуществляемый с одним молем идеального газа. Если U — внутренняя энергия газа, А — работа, совершаемая газом, Q — сообщённое газу количество теплоты, то условия
выполняются совместно на участке
На рисунке приведён цикл, осуществляемый с одним молем идеального газа. Если U — внутренняя энергия газа, А — работа, совершаемая газом, Q — сообщённое газу количество теплоты, то условия выполняются совместно на участке
На рисунке приведён цикл, осуществляемый с одним молем идеального газа. Если U — внутренняя энергия газа, А — работа, совершаемая газом, Q — сообщённое газу количество теплоты, то условия
выполняются совместно на участке
Идеальный газ совершает циклический процесс, изображенный на рисунке. Процесс 2−3 — адиабатический. Выберите верное утверждение
1) на участке 2−3 газ получал теплоту
2) на участке 1−2 газ совершал работу
3) на участке 3−1 температура газа повышалась
4) в целом за цикл газ совершил положительную работу
Какое из перечисленных ниже действий при прочих неизменных условиях ведёт к увеличению КПД идеального теплового двигателя?
1) повышение температуры нагревателя
2) повышение температуры холодильника
3) увеличение трения в механизме тепловой машины
4) замена рабочего тела
Идеальный тепловой двигатель, рабочим телом которого является идеальный газ, совершает цикл Карно. При этом газ получает положительное количество теплоты
1) на одном участке этого цикла
2) на двух участках этого цикла
3) на трёх участках этого цикла
4) на всех участках этого цикла
Идеальный тепловой двигатель, рабочим телом которого является идеальный газ, совершает цикл Карно. Внутренняя энергия этого газа изменяется
Тепловые двигатели. Термодинамические циклы. Цикл Карно
Устройство, имеющее способность преобразовывать полученную теплоту в механическую работу носит название теплового двигателя. В таких машинах механическая работа совершается в процессе расширения вещества, называющегося рабочим телом. Его роль обычно исполняют газообразные вещества, вроде паров бензина, воздуха и водяного пара.
Рабочее тело приобретает или отдает тепловую энергию при теплообмене с телами, которые имеют внушительный запас внутренней энергии. Такие тела называют тепловыми резервуарами.
Исходя из первого закона термодинамики, можно сделать вывод, что полученное газом количество теплоты Q полностью преобразуется в работу A в условиях изотермического процесса, при котором внутренняя энергия не претерпевает изменений ( Δ U = 0 ) :
Однако, подобный однократный акт превращения теплоты в работу для техники не представляет интереса. Существующие тепловые двигатели, такие как паровые машины, двигатели внутреннего сгорания и им подобные, работают циклически. Необходимо периодическое повторение процесса теплопередачи и преобразования полученной теплоты в работу. Чтобы данное условие выполнялось, рабочее тело должно совершать круговой процесс или же термодинамический цикл, при котором исходное состояние с периодически восстанавливается. На рисунке 3 . 11 . 1 в виде диаграммы ( p , V ) газообразного рабочего тела с помощью замкнутых кривых проиллюстрированы круговые. В условиях расширения газ производит положительную работу A 1 , эквивалентную площади под кривой a b c . При сжатии газ совершает отрицательную работу A 2 , равную по модулю площади под кривой c d a . Полная работа за цикл A = A 1 + A 2 на диаграмме ( p , V ) равняется площади цикла. Работа A положительна, в том случае, если цикл проходит по часовой стрелке, и A отрицательна, когда цикл проходит в противоположном направлении.
Рисунок 3 . 11 . 1 . Круговой процесс на диаграмме ( p , V ) . a b c – кривая расширения, c d a – кривая сжатия. Работа A в круговом процессе равна площади фигуры a b c d .
Все круговые процессы обладают общей чертой. Они не могут привестись в действие при контакте рабочего тела только с одним тепловым. Их минимальное число должно быть равным двум.
Тепловой резервуар, обладающий более высоким значением температуры, носит название нагревателя, а с более низким – холодильника.
Рабочее тело при совершении кругового процесса получает от нагревателя некоторую теплоту Q 1 > 0 и теряет, отдавая холодильнику, количество теплоты Q 2 0 . Для полного полученного рабочим телом за цикл количества теплоты Q справедливо следующее выражение:
Q = Q 1 + Q 2 = Q 1 — Q 2 .
Совершая цикл, рабочее тело приходит в свое первоначальное состояние, из чего можно сделать вывод, что изменение его внутренней энергии равняется Δ U = 0 . Основываясь на первом законе термодинамики, запишем:
Из этого следует:
Работа A , которую рабочее тело совершает за цикл, эквивалентна полученному за этот же цикл количеству теплоты Q .
Коэффициентом полезного действия или же КПД η теплового двигателя называют отношение работы A к полученному рабочим телом за цикл от нагревателя количеству теплоты Q 1 , то есть:
η = A Q 1 = Q 1 — Q 2 Q 1 .
Рисунок 3 . 11 . 2 . Модель термодинамических циклов.
Коэффициент полезного действия теплового двигателя демонстрирует, какая доля тепловой энергии, которую получило рабочее тело от нагревателя, преобразовалась в полезную работу. Оставшаяся часть ( 1 – η ) была без пользы передана холодильнику. Коэффициент полезного действия тепловой машины не может быть больше единицы η 1 . На рисунке 3 . 11 . 3 проиллюстрирована энергетическая схема тепловой машины.
Рисунок 3 . 11 . 3 . Энергетическая схема тепловой машины: 1 – нагреватель; 2 – холодильник; 3 – рабочее тело, совершающее круговой процесс. Q 1 > 0 , A > 0 , Q 2 0 ; T 1 > T 2 .
Виды тепловых двигателей
В технике свое применение находят двигатели, использующие круговые процессы. Рисунок 3 . 11 . 3 демонстрирует нам циклы, применяемые в бензиновом карбюраторном и в дизельном двигателях. Они оба в качестве рабочего тела используют смесь паров бензина или дизельного топлива с воздухом. Цикл карбюраторного двигателя внутреннего сгорания включает в себя две изохоры ( 1 – 2 , 3 – 4 ) и две адиабаты ( 2 – 3 , 4 – 1 ) , дизельного двигателя -две адиабаты ( 1 – 2 , 3 – 4 ) , одну изобару ( 2 – 3 ) и одну изохору ( 4 – 1 ) . Реальный КПД (коэффициент полезного действия) у карбюраторного двигателя составляет около 30 % , у дизельного двигателя – приблизительно 40 % .
Рисунок 3 . 11 . 4 . Циклы карбюраторного двигателя внутреннего сгорания ( 1 ) и дизельного двигателя ( 2 ) .
Цикл Карно
Круговой процесс, изображенный на рисунке 3 . 11 . 5 , состоящий из двух изотерм и двух адиабат был назван циклом Карно в честь открывшего его в 1824 году французского инженера. Данное явление впоследствии оказало колоссальное влияние на развитие учения о тепловых процессах.
Рисунок 3 . 11 . 5 . Цикл Карно.
Находящийся в цилиндре, под поршнем, газ совершает цикл Карно. На участке изотермы ( 1 – 2 ) он приводится в тепловой контакт с нагревателем, обладающим некоторой температурой T 1 . Газ изотермически расширяется, при этом к нему подводится эквивалентное совершенной работе A 12 количество теплоты Q 1 = A 12 . После этого на участке адиабаты ( 2 – 3 ) газ помещается в адиабатическую оболочку и продолжает процесс расширения при отсутствующем теплообмене. На данной части цикла газ совершает работу A 23 > 0 . Его температура при адиабатическом расширении снижается до величины T 2 . На идущем следующим участке изотермы ( 3 – 4 ) газ приводится в тепловой контакт с холодильником в условиях температуры T 2 T 1 . Производится процесс изотермического сжатия. Газом совершается некоторая работа A 34 0 и отдается тепло Q 2 0 , эквивалентное произведенной им работе A 34 . Его внутренняя энергия не претерпевает изменений. На последнем оставшемся участке адиабатического сжатия газ снова помещают в адиабатическую оболочку. При сжатии его температура вырастает до величины T 1 , также совершается работа A 41 0 . совершаемая газом за цикл полная работа A эквивалентна сумме работ на отдельных участках:
A = A 12 + A 23 + A 34 + A 41 .
На диаграмме ( p , V ) данная работа равняется площади цикла.
Процессы на любом из участков цикла Карно квазистатичны. Например, оба участка 1 – 2 и 3 – 4 , относящихся к изотермическим, производятся при пренебрежительно малой разности температур рабочего тела, то есть газа, и теплового резервуара, будь то нагреватель или холодильник.
Исходя из первого закона термодинамики, можно заявить, что работа газа в условиях адиабатического расширения или сжатия эквивалентна падению значения Δ U его внутренней энергии. Для 1 моля газа верно следующее выражение:
A = — ∆ U = — C V ( T 2 — T 1 ) ,
в котором T 1 и T 2 представляют собой начальную и конечную температуры рабочего тела.
Из этого следует, что работы, совершаемые газом на двух адиабатических участках цикла Карно, противоположны по знакам и одинаковы по модулю:
Коэффициент полезного действия η цикла Карно может рассчитываться с помощью следующих соотношений:
η = A Q 1 = A 12 + A 34 Q 12 = Q 1 — Q 2 Q 1 = 1 — Q 2 Q 1 .
С. Карно выразил коэффициент полезного действия цикла через величины температур холодильника T 2 и нагревателя T 1 :
η = T 1 — T 2 T 1 = 1 — T 2 T 1 .
Цикл Карно примечателен тем, что ни на одном из его участков тела, обладающие различными температурами, не соприкасаются. Любое состояние рабочего тела в цикле является квазиравновесным, что означает его бесконечную близость к состоянию теплового равновесия с окружающими объектами, то есть тепловыми резервуарами или же термостатами. В цикле Карно исключен теплообмен в условиях конечной разности температур рабочего тела и окружающей среды (термостатов), если тепло имеет возможность переходить без совершения работы. По этой причине любые другие возможные круговые процессы проигрывают ему в эффективности при заданных температурах нагревателя и холодильника:
η К а р н о = η m a x
Рисунок 3 . 11 . 6 . Модель цикла Карно.
Каждый участок цикла Карно и цикл в целом могут проходиться в обоих направлениях.
Обход цикла по часовой стрелке соответствует тепловому двигателю, в котором полученное рабочим телом тепло частично преобразуется в полезную работу. Обход против часовой стрелки соответствует холодильной машине, где некое количество теплоты отходит от холодного резервуара и передается горячему резервуару за счет совершения внешней работы. Именно поэтому идеальное устройство, работающее по циклу Карно, носит название обратимой тепловой машины.
В реально существующих холодильных машинах применяются разные циклические процессы. Любой холодильный цикл на диаграмме ( p , V ) обходятся против часовой стрелки. На рисунке 3 . 11 . 7 проиллюстрирована энергетическая схема холодильной машины.
Рисунок 3 . 11 . 7 . Энергетическая схема холодильной машины. Q 1 0 , A > 0 , Q 2 > 0 , T 1 > T 2 .
Работающее по холодильному циклу устройство может обладать двояким предназначением.
Если полезным эффектом является отбор некоторого количества тепла Q 2 от охлаждаемых тел, к примеру, от продуктов в камере холодильника, то такое устройство является обычным холодильником.
Эффективность работы холодильника может быть охарактеризована следующим отношением:
Таким образом, эффективность работы холодильника представляет собой количество тепла, отбираемого от охлаждаемых тел на 1 д ж о у л ь затраченной работы. В условиях подобного определения β х может быть, как больше, так и меньше единицы. Для обращенного цикла Карно справедливо выражение:
β x = T 2 T 1 — T 2 .
В случае, когда полезным эффектом является передача некоего количества тепла
| Q 1 | нагреваемым телам, чьим примером может выступать воздух в помещении, то такое устройство называется тепловым насосом.
Эффективность β Т теплового насоса может быть определена с помощью отношения:
То есть она может определяться количеством теплоты, передаваемым более теплым телам на 1 д ж о у л ь затраченной работы. Из первого закона термодинамики следует:
Следовательно, β Т всегда больше единицы. Для обращенного цикла Карно справедливо следующее выражение:
