В чем отличие двигателя d4bf от двигателя d4bh

Превращаем D4BF в D4BH.

Сегодня мы будем превращать унылый и скучный D4BF в веселый и бойкий D4BH или, по простому говоря, втыкать интеркулер!
Для этого нам понадобится:

1.Собственно двигатель D4BF.
2.Радиатор интеркулера.
3.Крепление радиатора
4.Несколько патрубков и алюминиевая труба с загибом.
5.Впускной коллектор от D4BH.
6.Всякие болтики-винтики, хомуты и всякая мелочь.
7.Дрель.

Ничего сложного в том, чтобы установить на D4BF интеркулер нет, но есть некоторые нюансы:

Во-первых, у D4BH и D4BF отличаются впускные коллекторы. У первого сверху имеется штуцер, предназначенный для патрубка от интеркулера, на D4BF такого, естественно, нет. И, как показал опыт, адекватного способа подключить этот патрубок к старому коллектору, вероятно, не существует. Дело решается заменой впускного коллектора. Но тут появляется еще один нюанс — коллекторы от D4BH тоже отличаются между собой. Коллекторы от автомобилей, оснащенных электронным ТНВД имеют разъем под датчик абсолютного давления воздуха, на моделях же с механическим ТНВД такого нет. В данном случае необходим впускной коллектор с разъемом. Найти такой от Паджеро, Делики или Галлопера трудно. Зато Для наших целей отлично подойдет впускник от Терракана, поскольку терраканы, как правило, имеют электронную ТНВД.

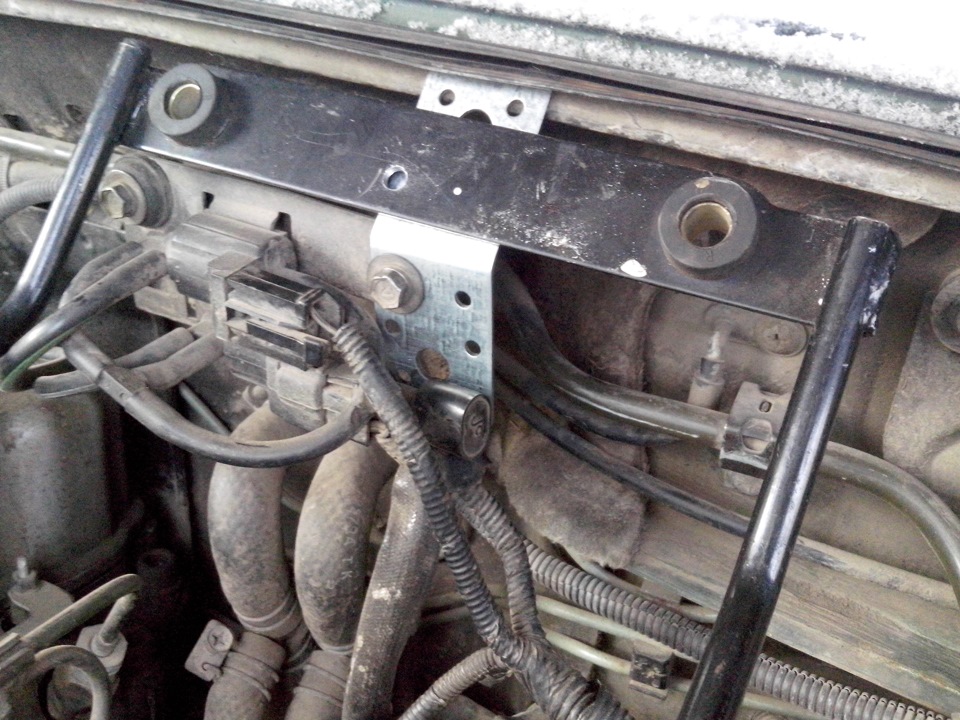

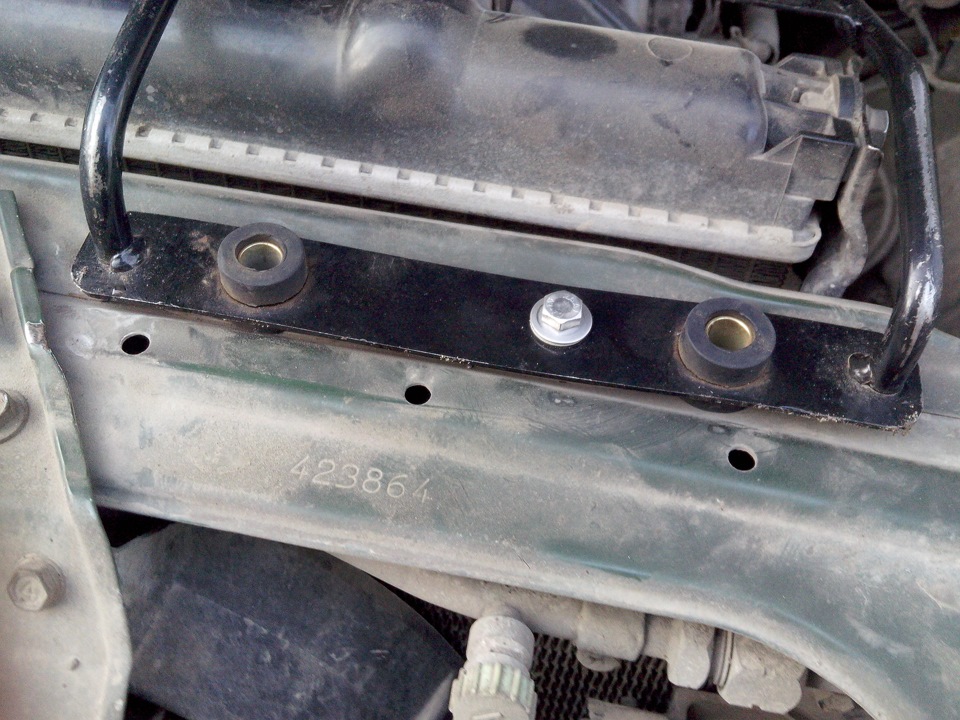

Во-вторых, на галлоперах с D4BF нет штатных отверстий/площадок для установки крепления интеркулера. Эту проблему можно решить двумя способами: просверлить дырки в кузове под крепление или наоборот — просверлить дырки в самом креплении и с помощью болтов присоединить его к кузову через уже имеющиеся там отверстия. Мы пойдем по второму пути. Получилось вот так:

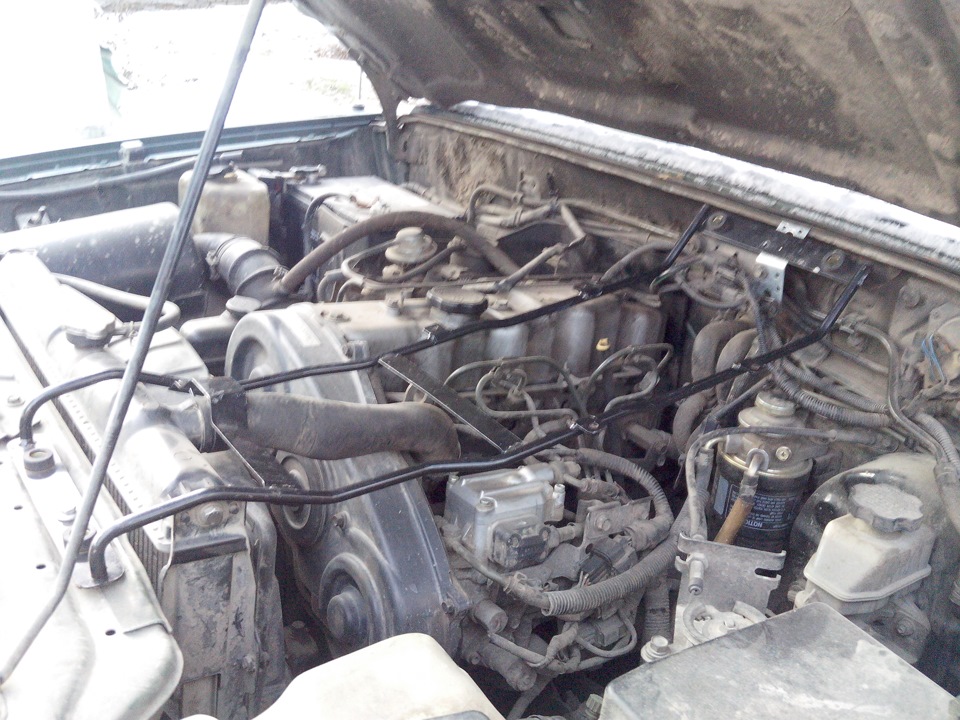

Присоединяем к креплению интеркулер.

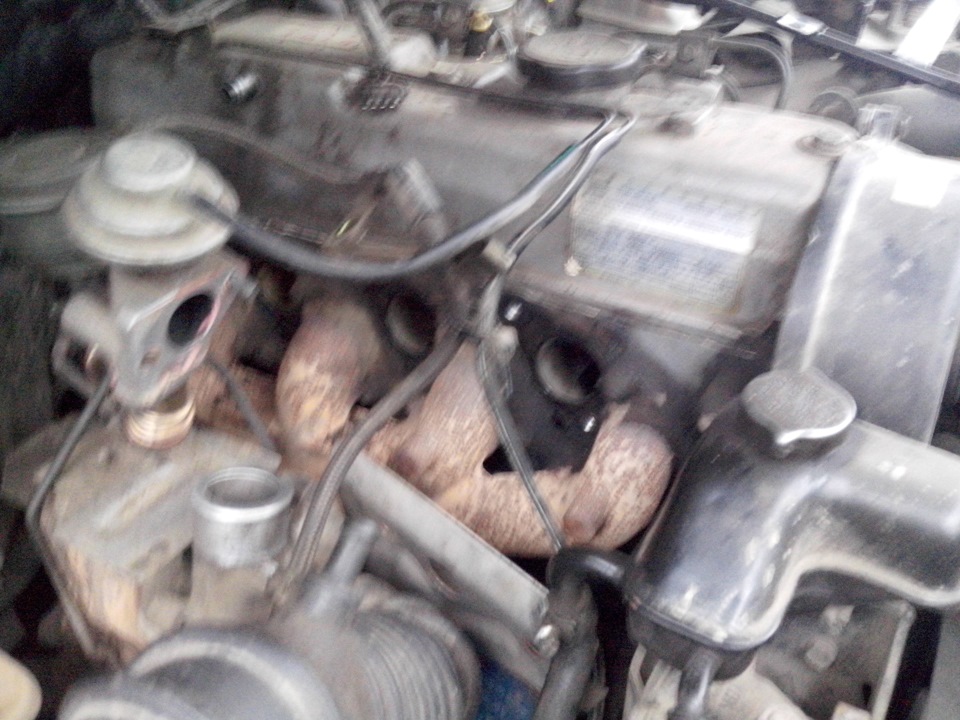

Далее снимаем впускной коллектор. (предварительно нужно снять аккумулятор и металлические эекраны вокруг него, иначе добраться до болтов, на которых крепится впускник почти невозможно)…

.И ставим новый терракановский впускник.

Из металлических пластинок выпиливаем заглушки на клапан EGR и соответствующее отверстие на впускном коллекторе.

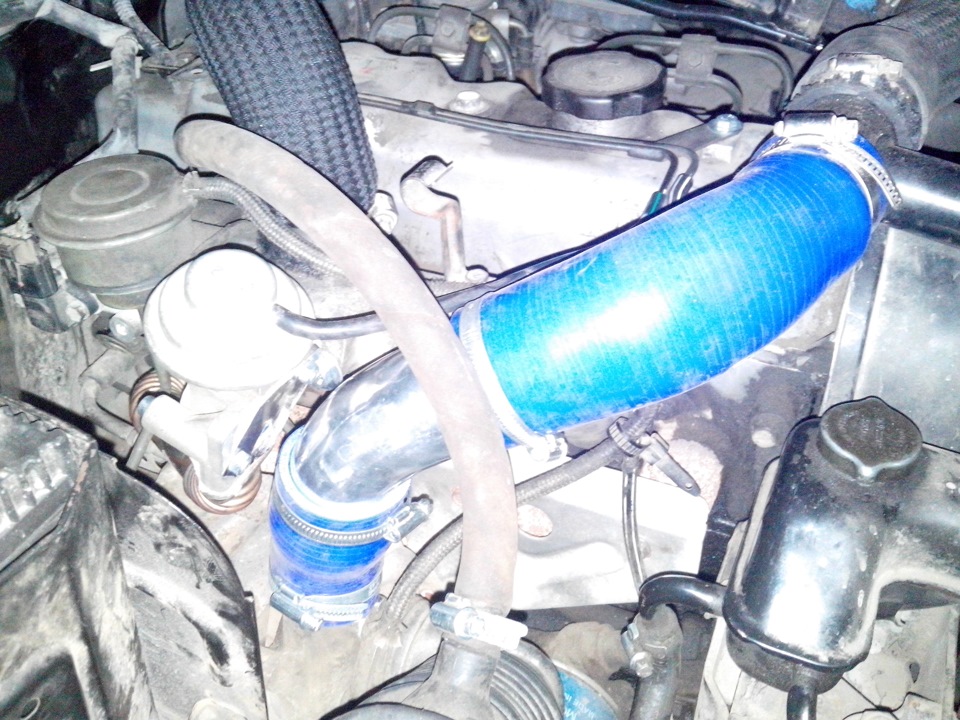

Затем соединяем впускной коллектор с интеркулером с помощью патрубка (благо, имелся штатный). А турбину с интеркулером соединяем с помощью алюминиевой трубы и модных синих уголков (ну, или как-нибудь еще).

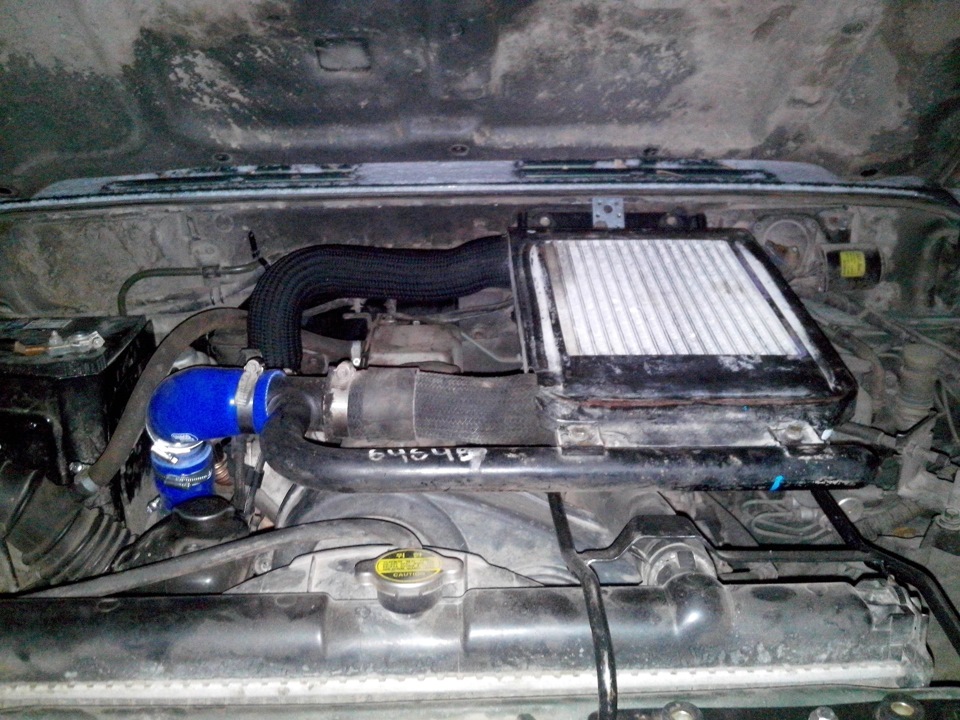

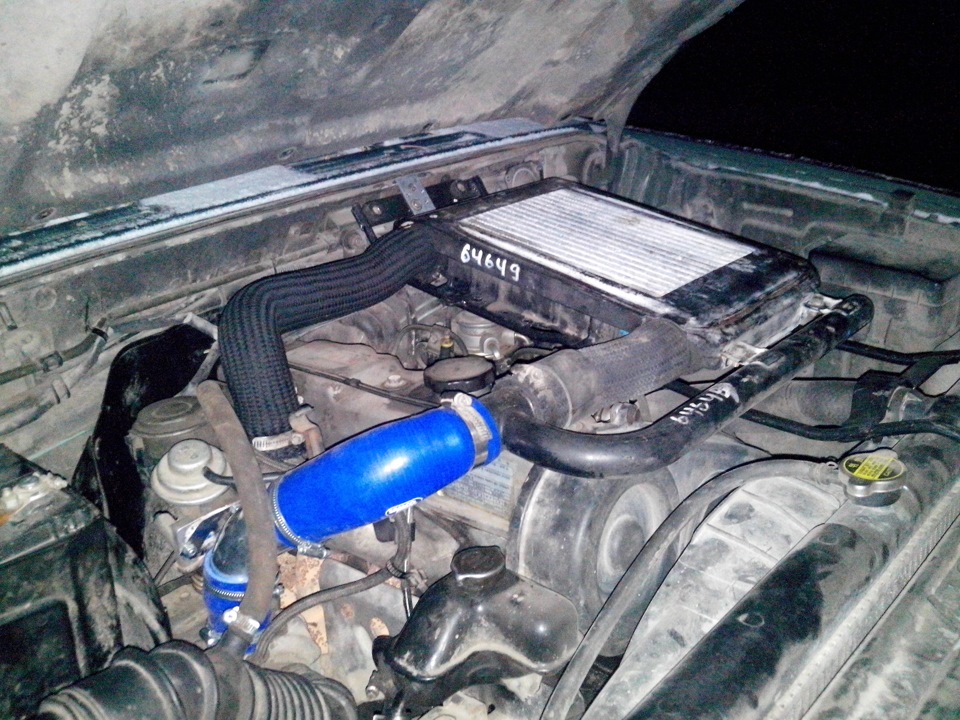

D4BH готов! Осталась ноздря, но это уже позже.

Большое спасибо raven-kg , Gambit1810 , за полезные советы по данной переделке, а также моей любимой жене, которая стоически терпела грязные, промасленные запчасти, визг дрели и ножовки у нас дома.

Двигатель Hyundai D4BF

Ещё с 80-х годов производится известный корейский 2,5-литровый двигатель D4BF. Большей частью он ставится под капоты коммерческих мини грузовиков, но и ряд внедорожников и микроавтобусов им оснащается. По сути, этот хёндаевский мотор является клоном японского дизельного агрегата Mitsubishi 4D56T.

Описание двигателя D4BF

Выпуск силового агрегата начался в мае 1986 года, когда его установили под капот Митсубиси Паджеро. Он пришёл на смену 4D55, представляя собой революционную на то время конфигурацию:

  • чугунный блок цилиндров, рядная 4-цилиндровая схема и компоновка;
  • прочный кованый коленвал с двумя балансировочными валами;
  • ГБЦ с компактными камерами сгорания и одним распредвалом.

Первые модификации данного мотора были атмосферные. Они развивали 74 л. с. при 4200 об/мин. Компания Хёндай, польстившись на такие показатели, переняла мотор и установила под капоты своих автомобилей подходящего класса. После этого концерн Митсубиси Моторс начал выпуск более мощных двигателей серии — турбированных. В качестве нагнетателя применили MHI TD04-11G, что позволило усилить агрегат до 90 л. с. В то же время Hyundai произвела турбо аналог под индексом D4BF, но уже с другим нагнетателем.

После добавления в конструкцию двигателя интеркулера, мощность агрегата выросла до 104 л. с. Это уже другая модификация — D4BH. Модель с бошевской Коммон Райл и более производительной турбиной появилась в 2001 году. Здесь были применены новейшие поршни, а степень сжатия снизили до 17 единиц. Таким образом, удалось повысить мощность до 114 л. с. Модели силовых агрегатов стали обозначаться как DiD и отвечать эко нормам Евро-3.

С 2005 года стали производиться модификации с ГБЦ типа DOHC. На этом моторе нашла применения система Коммон Райл 2 поколения. Было две таких версии: одна с турбиной IHI RHF4, другая — с той же турбиной, но с изменяемой геометрией. Первый вариант выдавал 136 л. с., второй — и того больше — 178 л. с. Выхлоп обоих двигателей соответствовал последним нормам Евро.

1996 год ознаменовался снятием мотора D4BF с производства. Митсубиси заменил его на 4M40, но частично. Производство легендарного движка продолжалось, но только для отдельных автомобилей и ряда стран. Полностью был заменён в 2015 году на 4N15.

Регламент обслуживания D4BF

Вот какие обязательные работы входят в список ТО:

  1. Этот мотор нуждается в настройке клапанов каждые 15 тыс. километров;
  2. После каждые 30-35 тыс. км пробега надо очищать клапан EGR;
  3. Каждые 2 года требуется обновлять ремень ГРМ, иначе возрастает риск обрыва узла с текущей деструкцией рокеров;
  4. Через 95 тыс. км пробега — заменять ремни вспомогательных агрегатов и балансирных валов. Проверку этих ремней надо проводить каждые 40-50 тыс. километров. Обрыв грозит попаданием кусков под привод ГРМ, с известными последствиями.

При нормальном, грамотном обслуживании этот двигатель может прослужить 400 тыс. километров и более.

Обзор неисправностей и способы их ремонта

Целый ряд характерных неисправностей выделяют этот мотор:

  1. Посторонний шум, который чаще всего связан с коленвальным шкивом. Деталь уже пора менять на данном этапе;
  2. Течи масла, что связано в первую очередь с изношенной прокладкой клапанной крышки или вышедшими из строя сальниками балансиров. Если с этими уплотнителями всё в порядке, надо обратить внимание на манжету распредвала, прокладку поддона или датчик масла;
  3. Кипение антифриза в бачке, что свидетельствует о трещинах в ГБЦ. Должна быть установлена новая головка;
  4. Сильно дымит агрегат, что объясняется плохим сгоранием топлива. Проблему обычно находят в испорченных распылителях форсунок. При такой неисправности в салоне чувствуется сильный запах солярки.

Таким образом, основными причинами поломок являются:

  • тяжёлые условия эксплуатации, когда дают о себе знать недостатки конструкции;
  • некачественное обслуживание и несоблюдение правил эксплуатации;
  • использование некачественной солярки;
  • естественный износ после определённого пробега, когда заканчивается срок службы той или иной детали.

Варианты тюнинга D4BF

Мотор родом из 80-х лучше не трогать, пытаясь его усилить. Однако при большом желании заказывается чип-тюнинг, и заливается более злая прошивка. Таким образом, можно добиться увеличения мощности на 20-30 л. с.

Лучше переносит модернизацию версия на 136 л. с., которая после чиповки выдаёт 175 л. с. и более. А топовая 178-сильная модель — до 210 л. с.

Список моделей авто, в которые устанавливался

Одним из автомобилей коммерческого сегмента, в который ставился D4BF, был Хёндай Портер. Автомобиль превосходно лавирует в мегаполисе, несмотря на большую собственную массу.

Другая машина, которая оснащается этим мотором — Галлопер. Это уже не грузовик, а многофункциональный джип. Поэтому D4BF нашёл здесь два решения: обычный атмосферник и турбоверсия. Разница в мощности между обоими моторами составляет 25-30 л. с. И самое удивительное — расход солярки в сущности не возрастает. К примеру, Галлопер расходует немногим больше компактного грузовика Портер.

Вот список всех Hyundai, в которые устанавливался D4BF:

  • Galloper;
  • Grace;
  • Porter;
  • Starex;
  • Terracan.

Перечень модификаций D4BF

Модификации этого двигателя:

  • D4BH с турбонаддувом и интеркулером, выдающая от 94 до 103 л. с.;
  • D4BA с диаметром цилиндров 91.1 мм, выдающая 70-80 л. с.

Двигатель Hyundai D4BF, Технические Характеристики, Какое Масло Лить, Ремонт Двигателя D4BF, Доработки и Тюнинг, Схема Устройства, Рекомендации по Обслуживанию

Двигатель Hyundai D4BF Выпуск этого двигателя наладили ещё в 1986 году. Первый автомобиль, на который установили D4BF, был Паджеро первого поколения.

  1. Эксплуатации D4BF на автомобилях разного типа
  2. Регламент обслуживания D4BF
  3. Причины возникновения проблем с D4BF
  4. Технические характеристики
  5. D4BF устанавливался на автомобили:
  6. Переделка D4BF
  7. Покупка контрактного двигателя
  8. Про Двигатели
  9. Диагностика двигателя Volkswagen
  10. Бензин или Дизель?
  11. Подсчет дней пребывания в ЕС
  12. Технические характеристики
  13. Перечень модификаций D4BF

Эксплуатации D4BF на автомобилях разного типа

В коммерческой сфере автомобильный двигатель является важнейшим звеном, так как от его возможностей непосредственно зависит доход. Хёндай Портер как раз такая машина. Она оснащена двигателем D4BF на 2,4 литра. Грузовик отлично маневрирует в условиях города, ведь он небольшой. При этом у него отменная грузоподъёмность — 2 тонны.

Другая модель Хёндай под названием Галлопер, также комплектуется мотором D4BF. Это уже не грузовик, а джип, созданный для иных решений. Силовая установка выполнена на этом автомобиле в двух версиях: в обычном варианте и с турбонаддувом.

Разница между этими модификациями огромная: если простая версия ДВС (что на Портере) выдаёт всего 80 л. с., то турбированная модификация (D4BF) способна развивать мощность до 105 л. с. И при этом расход горючего практически не увеличивается. Так, внедорожник Galloper расходует всего на полтора литра солярки больше, чем компактный грузовик Porter.

Хёндай Портер, оснащённый 5-ступенчатой коробкой передач и описываемым двигателем, расходует примерно 11 литров солярки на 100 км пути.

Регламент обслуживания D4BF

Вот какие обязательные работы входят в список ТО:

  1. Этот мотор нуждается в настройке клапанов каждые 15 тыс. километров;
  2. После каждые 30-35 тыс. км пробега надо очищать клапан EGR;
  3. Каждые 2 года требуется обновлять ремень ГРМ, иначе возрастает риск обрыва узла с текущей деструкцией рокеров;
  4. Через 95 тыс. км пробега — заменять ремни вспомогательных агрегатов и балансирных валов. Проверку этих ремней надо проводить каждые 40-50 тыс. километров. Обрыв грозит попаданием кусков под привод ГРМ, с известными последствиями.

Обслуживание мотора D4BF должно проводиться своевременно

При нормальном, грамотном обслуживании этот двигатель может прослужить 400 тыс. километров и более.

Читать еще:  Что делать если не читаются номера на двигателе

Причины возникновения проблем с D4BF

Каждая поломка силового агрегата с чем-то связана. Важно уметь различать причины неисправностей D4BF. Их, на самом деле, не так много.

  1. Неправильная, чрезмерная эксплуатация отрицательно сказывается на работе дизельного агрегата, приводит к быстрому износу поршней, вкладышей и других элементов.
  2. Несоблюдение правил обслуживания также приводит к различным проблемам. Например, если менять масло после 10-тысячного пробега или ещё реже, двигатель может застучать. Сам производитель указывает, что замена должна быть проведена каждые 6-7 тыс. км пробега. Важно также заливать качественное масло, а не что попало.
  3. Использование низкосортного дизельного топлива является причиной чуть ли не всех неполадок на D4BF, возникающих раньше срока.
  4. ТНВД тесно связан с работой двигателя. Если, например, в Хёндай Портер насос начнёт барахлить, надо срочно осматривать и мотор. Значительный вред ТНВД приносит некачественная солярка с содержанием воды, частичек пыли и других примесей.
  5. Естественный износ деталей никто не отменял. После определённого пробега на D4BF может выйти из строя практически любой узел мотора.
Детали и узлыПроблема
Прокладки и сальникиНа D4BF они часто протекают, становятся причиной высокого расхода масла. Поэтому следует их часто менять.
Ремень балансировочныйПлохого качества, с низким ресурсом, требует замены каждые 50 тыс. км пробега.
Коленвальный шкивБыстро приходит в негодность, начинает издавать шум.
Распылители форсунокСо временем выходят из строя, в салоне стоит запах солярки.
Тепловые зазоры клапановДолжны регулировать каждые 15 тыс. км пробега, иначе начнутся проблемы с двигателем.
Головка блокаНачинает трескаться в районе вихрекамер, если чрезмерно нагружать автомобиль.

Технические характеристики

ПроизводительKMJ
Объем двигателя, см³2476
Мощность, л.с94-104
Крутящий момент, Нм235-247
Степень сжатия21
Блок цилиндровчугун
ГБЦалюминий
Количество цилиндров4
Место нахождения первого цилиндраТВЕ (шкив коленвала)
Диаметр цилиндра, мм91,1
Ход поршня, мм95
Клапанов на цилиндр2 (SOHC)
Привод ГРМремень
Уменьшение вибрационных нагрузокбалансировочные валы
Регулирование фаз газораспределениянет
Турбонаддувтурбина
Гидрокомпенсаторы
Система питания топливоминтеркуллер, прямой впрыск топлива
ТопливоДТ (дизельное)
Система смазки, л5,5
Порядок работы цилиндров1-3-4-2
Норма экологииEuro 3
Расположениепродольное
Особенностипривод RWD/AWD
Ресурс, тыс. км350+
Вес, кг226,8

D4BF устанавливался на автомобили:

Hyundai GRACE автобус06.199810.2001
Hyundai H-1 / STAREX02.199804.2004
Hyundai H-1 / STAREX10.199704.2004
Hyundai H-1 / STAREX10.199704.2004
Hyundai H-1 / STAREX06.199704.2004
Hyundai H-1 фургон03.200009.2000
Hyundai H100 c бортовой платформой/ходовая часть05.199612.1997
Hyundai H100 автобус (P)07.199303.2000
Hyundai H100 фургон06.199810.2003
  • dvigateli.ru
  • 28/05/2021
  • 1

Хочешь купить D4BF для Hyundai?

Переделка D4BF

Любители часто объясняют модернизацию родного двигателя его ничем не впечатляющими характеристиками. Казалось бы, такой огромный потенциал (хорошо видный на Галлопере), а остаётся нераскрытым. По этой причине мотористы тюнеры решаются на установку турбины, тем самым, превращая унылый и серенький мотор в D4BH.

Дорогого покупать ничего не надо, не считая компрессора, впускного коллектора от D4BH и радиатора для интеркулера. Помимо этого понадобится следующий набор.

  1. Кронштейны для радиатора.
  2. Дрель со сверлом металлу.
  3. Комплект пайпинга.
  4. Алюминиевый шланг с загибом на конце.
  5. Новые метизы: хомуты, гайки, болты.

Надо в первую очередь демонтировать родной коллектор, сняв предварительно АКБ и его металлическую коробку. Это делается для того чтобы открыть доступ к креплениям впускника. Далее установить интеркулер и новый впускной коллектор. На клапан EGR обязательно ставится заглушка. Также надо закрыть соответствующее рециркуляционное отверстие на впускном коллекторе.

Остаётся интегрировать между собой впускник и радиатор с помощью штатного патрубка. Турбина соединяется с коллектором с помощью подготовленного пайпинга и алюминиевой трубки.

Ну и советы в завершении.

  1. Если климат района эксплуатации автомобиля тёплый, рекомендуется устанавливать дополнительный вентилятор с датчиком температуры, как на Старексе. Это позволит сильно не нагреваться радиатору интеркулера, который ставится горизонтально. Можно даже обычный вазовский радиатор от печки установить, если что.
  2. Желательно использовать впускник от Терракана, так как он предназначен для работы с электронным ТНВД, а не с механическим, как на Галлопере, Делике или Паджеро.
  3. Если нет возможности аккуратно зафиксировать интеркулер в подкапотном пространстве, надо просверлить отверстия в кузове автомобиля, и поставить кронштейны.

Покупка контрактного двигателя

Купить контрактный ДВС D4BH не вызывает никаких затруднений. Множество интернет-магазинов предлагают как б/у двигатели, так и новые. Остается выбрать по своему вкусу и сделать заказ.

При продаже зачастую на двигатели дается гарантия. Комплектация двигателя различна. Есть с навесным оборудованием, есть только частично укомплектованные. Средняя цена 80-120 тыс. руб.

Другими словами, покупка контрактного двигателя проблем не представляет.

Очередной двигатель корейской компании Hyundai Motor Company получился на редкость удачным. Наряду с высокой надежностью обладает внушительным эксплуатационным ресурсом. Простота конструкции и удобство обслуживания пришлись по нраву всем владельцам авто с таким двигателем.

Про Двигатели

Диагностика двигателя Volkswagen

Немецкие автомобили комплектуются надежными, выносливыми, долговечными силовыми агрегатами. Но любому двигателю необходим ремонтно-профилактический сервис, а для обнаружения неполадок проводится диагностика.

Бензин или Дизель?

Покупая автомобиль мы сталкиваемся с необходимостью выбрать тип двигателя, что же выбрать? Бензин или дизель?

Подсчет дней пребывания в ЕС

Наши водители проводят 180 дней в Европе, для контроля дней пребывания мы создали калькулятор! Попробуйте и вы!

Технические характеристики

ПроизводствоKyoto engine plant/Hyundai Ulsan Plant
Марка двигателяHyundai D4B
Годы выпуска1986-н.в.
Материал блока цилиндровчугун
Тип двигателядизельный
Конфигурациярядный
Количество цилиндров4
Клапанов на цилиндр2/4
Блок цилиндровчугунный R4
Головка блокаалюминиевая 8v
Ход поршня, мм95
Диаметр цилиндра, мм91.1
Степень сжатия21.0; 17.0; 16,5
Объем двигателя, куб.см2477
Мощность двигателя, л.с./об.мин84/4200; 104/4300
Крутящий момент190 – 210 Нм
ТурбокомпрессорIHI RHF4; MHI TD04-09B; MHI TD04-11G; MHI TF035HL
Вес двигателя, кг204.8 (D4BF); 226.8 (D4BH)
Расход топлива, л/100 км (на примере Hyundai Galloper 1995 года с механической коробкой переключения передач)Город – 13,6; трасса – 9,4; смешанный – 11,2
На какие автомобили ставилсяHyundai Galloper 1991 – 2003; H-1 A1 1997 – 2003
Гидрокомпенсаторынет
Привод ГРМремень
Фазорегуляторнет
Турбонаддувда
Какое масло лить6.5 литра 10W-30
Тип топливадизель
Экологический классЕВРО 1/2/3
Примерный ресурс300 000 км

Перечень модификаций D4BF

Модификации этого двигателя:

  • D4BH с турбонаддувом и интеркулером, выдающая от 94 до 103 л. с.;
  • D4BA с диаметром цилиндров 91.1 мм, выдающая 70-80 л. с.

Регулировка клапанного зазора в двигателе Caterpillar C7

Варианты тюнинга мотора

Поскольку двигатель D4BH уже имеет и турбину, и интеркуллер, произвести для него тюнинг становится практически невыполнимой задачей. Дальнейшее увеличение давления, во первых, зависит от конструкции турбины, во вторых резко снижает ресурс силового привода.

Дизель D4BH не подлежит тюнингу

В принципе, производитель мотора D4BH уже производит тюнинг на заводе, подбирая конкретную версию турбины для определенного грузовика, минивэна или внедорожника, на которые он устанавливается.

Таким образом, мотор D4BH производителя KMJ является турбированным рядным силовым приводом продольного расположения для тяжелых транспортных средств в линейке Hyundai и Kia. Базовые характеристики равняются 99 л. с., 2,5 л и 230 Нм, соответственно при степени сжатия 21 единица.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Регулировка клапанов на Hyundai H-1

Согласно общим рекомендациям проверка зазоров клапанов должна проводиться не реже, чем раз в 20-30 тыс. км. Такая мера позволяет уберечь владельца Hyundai H-1 (Starex) от проблем с мощностью двигателя, ускоренного износа основных элементов и других негативных последствий.

В ряде случаев диагностика может потребоваться в срочном порядке:

Если любой из этих симптомов явил себя, следует провести дополнительную диагностику в автосервисе или же довериться своему опыту и перейти к регулировке клапанов Hyundai H-1. Стоимость проверки специалистом составит не менее 10 долларов. Что же касается регулировки, то ее цена может выйти чуть более 20 долларов при условии отсутствия необходимости в замене клапанов или других деталей.

Экономить ли на диагностике Hyundai H-1 (Starex)? Каждый владелец решит сам для себя. Что касается процесса регулировки, то при наличии инструментов, времени и инструкции ее можно провести без посторонней помощи. Следует внимательно отнестись к настройке зазоров клапанов, ведь любая ошибка через какое-то время приведет к необходимости повторного осмотра и ремонта.

Инструкцию по регулировке клапанов Хюндай Н-1 (Старекс) можно найти далее. В ней имеются иллюстрации и рекомендации от производителя, которые позволят избежать фатальных ошибок во время этой важной процедуры.

Спрашивайте в комментариях. Ответим обязательно!

Периодичность необходимости регулировки

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Официальные дилеры рекомендуют производить контроль теплового зазора клапанов при достижении пробега в 90 тыс. км или по истечении 72 месяцев в зависимости от того, что наступит раньше. Согласно отзывам автовладельцев регулировка силовому агрегату потребуется при пробеге более 50 тыс. км. Ориентироваться следует не только на показания одометра. Провести контроль теплового зазора может потребоваться в более короткий срок при возникновении нижеперечисленных симптомов:

  • характерный стук клапанов, исходящий из подкапотного пространства;
  • снижении компрессии;
  • повышение расхода топлива;
  • ухудшение динамических характеристик автомобиля;
  • чрезмерный расход масла;
  • хлопки в глушитель;
  • посторонние звуки во впускном тракте.

Читать дальше: Диодный мост стартвольт 135а
Регулировка теплового зазора клапанов требуется если производились ремонт или замена любого элемента газораспределительного механизма. Также, выполняя ремонт в головке блока цилиндров, необходимо производить визуальный осмотр клапанов. Это позволит своевременно выявить неправильную регулировку. При возможности рекомендуется сократить интервал контроля теплового зазора.

Капитальный и текущий ремонт двигателей

Вы можете воспользоваться акцией «Быстрая замена ДВС»

(подробности уточняйте у менеджера)

Сборка-разборка ДВС — 35000 руб.

Честная гарантия на выполненный ремонт двигателя — 6 месяцев или 30000 км пробега.

Отлично знаем двигатели D4CB, D4BH, D4BB, D4BF и D456 и имеем большой опыт работы по их восстановлению и ремонту.

Восстанавливаем двигатель даже в таких ситуациях, когда другие автосервисы говорят, что это невозможно!

Описание двигателя D4BF

Двигатель D4BF для автомобиля Хёндай Портер
Выпуск силового агрегата начался в мае 1986 года, когда его установили под капот Митсубиси Паджеро. Он пришёл на смену 4D55, представляя собой революционную на то время конфигурацию:

Первые модификации данного мотора были атмосферные. Они развивали 74 л. с. при 4200 об/мин. Компания Хёндай, польстившись на такие показатели, переняла мотор и установила под капоты своих автомобилей подходящего класса. После этого концерн Митсубиси Моторс начал выпуск более мощных двигателей серии — турбированных. В качестве нагнетателя применили MHI TD04-11G, что позволило усилить агрегат до 90 л. с. В то же время Hyundai произвела турбо аналог под индексом D4BF, но уже с другим нагнетателем.

После добавления в конструкцию двигателя интеркулера, мощность агрегата выросла до 104 л. с. Это уже другая модификация — D4BH. Модель с бошевской Коммон Райл и более производительной турбиной появилась в 2001 году. Здесь были применены новейшие поршни, а степень сжатия снизили до 17 единиц. Таким образом, удалось повысить мощность до 114 л. с. Модели силовых агрегатов стали обозначаться как DiD и отвечать эко нормам Евро-3.

С 2005 года стали производиться модификации с ГБЦ типа DOHC. На этом моторе нашла применения система Коммон Райл 2 поколения. Было две таких версии: одна с турбиной IHI RHF4, другая — с той же турбиной, но с изменяемой геометрией. Первый вариант выдавал 136 л. с., второй — и того больше — 178 л. с. Выхлоп обоих двигателей соответствовал последним нормам Евро.

Мотор D4BF был заменён на 4N15 в 2021 году

1996 год ознаменовался снятием мотора D4BF с производства. Митсубиси заменил его на 4M40, но частично. Производство легендарного движка продолжалось, но только для отдельных автомобилей и ряда стран. Полностью был заменён в 2021 году на 4N15.

Поломки топливного насоса высокого давления (ТНВД)

ТНВД – это очень важный агрегат, от которого во многом зависит работа двигателя. Выходит из строя насос чаще всего при износе определенных элементов. В Hyundai Porter это может проявляться в ослаблении натяги и увеличенным зазором. Если детали стоят не на своих местах, то они становятся хрупкими, а в щели попадает грязь.

Также срок службы разных элементов значительно укорачивает использование некачественного дизельного топлива.

Если в топливе есть хотя бы минимальный процент воды, то это может привести не только к небольшим поломкам, но и к полному выходу ТНВД из строя. Также на работу системы плохо влияют мелкие частицы пыли или других примесей. Дело в том, что насос работает при высоком давлении и большой температуре, поэтому сторонние элементы могут навредить плунжерным парам.

Чтобы не сталкиваться с поломками ТНВД на Hyundai Porter, необходимо качественное обслуживание, регулярная замена фильтров и промывка.

Рекомендации по проведению регулировки теплового зазора

В процессе демонтажа трубок высокого давления из них может потечь топливо. Это может привести к загрязнению элементов подкапотного пространства, а также стать причиной возгорания. Для предотвращения этого необходимо воспользоваться ветошью. Места куда протекло горючее также следует вытереть.

Читать дальше: Уаз 396294 нормы расхода топлива

Для выставления установочных меток и расположения поршня в положение ВМТ необходимо вращать коленвал. Проворачивать двигатель разрешается только по часовой стрелке. В противном случае возможно повреждение узлов силового агрегата. Связано это с тем, что в процессе работы двигателя коленчатый вал не вращается против часовой стрелки.

Ещё с 80-х годов производится известный корейский 2,5-литровый двигатель D4BF. Большей частью он ставится под капоты коммерческих мини грузовиков, но и ряд внедорожников и микроавтобусов им оснащается. По сути, этот хёндаевский мотор является клоном японского дизельного агрегата Mitsubishi 4D56T.

Список моделей авто, в которые устанавливался

Одним из автомобилей коммерческого сегмента, в который ставился D4BF, был Хёндай Портер. Автомобиль превосходно лавирует в мегаполисе, несмотря на большую собственную массу.

Другая машина, которая оснащается этим мотором — Галлопер. Это уже не грузовик, а многофункциональный джип. Поэтому D4BF нашёл здесь два решения: обычный атмосферник и турбоверсия. Разница в мощности между обоими моторами составляет 25-30 л. с. И самое удивительное — расход солярки в сущности не возрастает. К примеру, Галлопер расходует немногим больше компактного грузовика Портер.

Вот список всех Hyundai, в которые устанавливался D4BF:

Под капотом Hyundai Galloper установлен D4BF

Регламент обслуживания D4BF

Вот какие обязательные работы входят в список ТО:

  1. Этот мотор нуждается в настройке клапанов каждые 15 тыс. километров;
  2. После каждые 30-35 тыс. км пробега надо очищать клапан EGR;
  3. Каждые 2 года требуется обновлять ремень ГРМ, иначе возрастает риск обрыва узла с текущей деструкцией рокеров;
  4. Через 95 тыс. км пробега — заменять ремни вспомогательных агрегатов и балансирных валов. Проверку этих ремней надо проводить каждые 40-50 тыс. километров. Обрыв грозит попаданием кусков под привод ГРМ, с известными последствиями.

Читать дальше: Osram cool blue boost 5000k h7 отзывы

При нормальном, грамотном обслуживании этот двигатель может прослужить 400 тыс. километров и более.

Технические характеристики

Марка двигателя4D5/Astron Hyundai D4B
Годы выпуска1986-н.в.
Точный объем2476 см³
Система питаниявихрекамера
Мощность двигателя, л.с./об.мин74/4200 84/4200 90/4200 104/4300 114/4000 136/4000 178/4000 178/4000
Крутящий момент, Нм/об.мин142/2500 201/2000 197/2000 240/2000 247/2000 324/2000 350/1800 400/2000
Вес двигателя, кг204.8 (D4BF) 226.8 (D4BH)
Блок цилиндровчугунный R4
Головка блокаалюминиевая 8v
Диаметр цилиндра91.1 мм
Ход поршня95 мм
Степень сжатия21.0 17.0 16.5
Особенностинет
Гидрокомпенсаторынет
Рекомендованные зазоры клапановвпуск и выпуск 0.15 мм (на холодную)
Размеры клапановдиаметр впускных клапанов 40 мм, выпускных клапанов — 34 мм
Толщина ножки клапана8 мм
Привод ГРМремень
Фазорегуляторнет
ТурбокомпрессорIHI RHF4 MHI TD04-09B MHI TD04-11G MHI TF035HL
Объём масла6.5 литра
Какое масло лить5W-30 10W-30 10W-40 15W-40
Расход масла, гр./1000 кмдо 1000
Замена масла проводится, км15000 (лучше 7500)
Рабочая температура двигателя, град.90
Тип топливадизель
Экологические нормыЕвро 2 Евро 3 Евро 4 Евро 5
Примерный ресурс300 000 км
Расход топлива на примере Hyundai Galloper 1995 года с механической коробкой переключения передач13.6 литра (город), 9.4 литра (трасса), 11.2 литра (смешанный)

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

регулировка клапанов — 2.5 (двигатель и топливная система)

регулировка клапанов — 2.5 (двигатель и топливная система) — Клуб Hyundai Terracan Jump to content

Двигатель d4bf регулировка клапанов

Варианты тюнинга мотора

Поскольку двигатель D4BH уже имеет и турбину, и интеркуллер, произвести для него тюнинг становится практически невыполнимой задачей. Дальнейшее увеличение давления, во первых, зависит от конструкции турбины, во вторых резко снижает ресурс силового привода.

Дизель D4BH не подлежит тюнингу

В принципе, производитель мотора D4BH уже производит тюнинг на заводе, подбирая конкретную версию турбины для определенного грузовика, минивэна или внедорожника, на которые он устанавливается.

Таким образом, мотор D4BH производителя KMJ является турбированным рядным силовым приводом продольного расположения для тяжелых транспортных средств в линейке Hyundai и Kia. Базовые характеристики равняются 99 л. с., 2,5 л и 230 Нм, соответственно при степени сжатия 21 единица.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них



Регулировка клапанов на Hyundai H-1

Согласно общим рекомендациям проверка зазоров клапанов должна проводиться не реже, чем раз в 20-30 тыс. км. Такая мера позволяет уберечь владельца Hyundai H-1 (Starex) от проблем с мощностью двигателя, ускоренного износа основных элементов и других негативных последствий.

В ряде случаев диагностика может потребоваться в срочном порядке:

Если любой из этих симптомов явил себя, следует провести дополнительную диагностику в автосервисе или же довериться своему опыту и перейти к регулировке клапанов Hyundai H-1. Стоимость проверки специалистом составит не менее 10 долларов. Что же касается регулировки, то ее цена может выйти чуть более 20 долларов при условии отсутствия необходимости в замене клапанов или других деталей.

Экономить ли на диагностике Hyundai H-1 (Starex)? Каждый владелец решит сам для себя. Что касается процесса регулировки, то при наличии инструментов, времени и инструкции ее можно провести без посторонней помощи. Следует внимательно отнестись к настройке зазоров клапанов, ведь любая ошибка через какое-то время приведет к необходимости повторного осмотра и ремонта.

Инструкцию по регулировке клапанов Хюндай Н-1 (Старекс) можно найти далее. В ней имеются иллюстрации и рекомендации от производителя, которые позволят избежать фатальных ошибок во время этой важной процедуры.

Спрашивайте в комментариях. Ответим обязательно!

регулировка клапанов — 2.5 (двигатель и топливная система)

регулировка клапанов — 2.5 (двигатель и топливная система) — Клуб Hyundai Terracan Jump to content

  • Активный участник
  • Член клуба

Автомобиль:был таракан 2.5 автомат стал 3,5 ТОД ЛСД

  • Активный участник
  • Член клуба

Автомобиль:был таракан 2.5 автомат стал 3,5 ТОД ЛСД

  • Живу здесь
  • Член клуба

Город:г. Москва Бирюлево

Автомобиль:Терракан 2,5 2003 г. ТД АКПП

  • Активный участник
  • Член клуба

Автомобиль:был таракан 2.5 автомат стал 3,5 ТОД ЛСД

  • Живу здесь
  • Член клуба

Город:г. Москва Бирюлево

Автомобиль:Терракан 2,5 2003 г. ТД АКПП

  • Активный участник
  • Член клуба

Автомобиль:был таракан 2.5 автомат стал 3,5 ТОД ЛСД

  • Живу здесь
  • Член клуба

Город:г. Москва Бирюлево

Автомобиль:Терракан 2,5 2003 г. ТД АКПП

  • Стажер
  • Пользователи
  • Активный участник
  • Член клуба

Капитальный и текущий ремонт двигателей

Вы можете воспользоваться акцией «Быстрая замена ДВС»

(подробности уточняйте у менеджера)

Сборка-разборка ДВС — 35000 руб.

Честная гарантия на выполненный ремонт двигателя — 6 месяцев или 30000 км пробега.

Отлично знаем двигатели D4CB, D4BH, D4BB, D4BF и D456 и имеем большой опыт работы по их восстановлению и ремонту.

Восстанавливаем двигатель даже в таких ситуациях, когда другие автосервисы говорят, что это невозможно!

Обзор неисправностей и способы их ремонта

Целый ряд характерных неисправностей выделяют этот мотор:

  1. Посторонний шум, который чаще всего связан с коленвальным шкивом. Деталь уже пора менять на данном этапе;
  2. Течи масла, что связано в первую очередь с изношенной прокладкой клапанной крышки или вышедшими из строя сальниками балансиров. Если с этими уплотнителями всё в порядке, надо обратить внимание на манжету распредвала, прокладку поддона или датчик масла;
  3. Кипение антифриза в бачке, что свидетельствует о трещинах в ГБЦ. Должна быть установлена новая головка;
  4. Сильно дымит агрегат, что объясняется плохим сгоранием топлива. Проблему обычно находят в испорченных распылителях форсунок. При такой неисправности в салоне чувствуется сильный запах солярки.

Таким образом, основными причинами поломок являются:

  • тяжёлые условия эксплуатации, когда дают о себе знать недостатки конструкции;
  • некачественное обслуживание и несоблюдение правил эксплуатации;
  • использование некачественной солярки;
  • естественный износ после определённого пробега, когда заканчивается срок службы той или иной детали.

Описание двигателя D4BF

Двигатель D4BF для автомобиля Хёндай Портер
Выпуск силового агрегата начался в мае 1986 года, когда его установили под капот Митсубиси Паджеро. Он пришёл на смену 4D55, представляя собой революционную на то время конфигурацию:

Первые модификации данного мотора были атмосферные. Они развивали 74 л. с. при 4200 об/мин. Компания Хёндай, польстившись на такие показатели, переняла мотор и установила под капоты своих автомобилей подходящего класса. После этого концерн Митсубиси Моторс начал выпуск более мощных двигателей серии — турбированных. В качестве нагнетателя применили MHI TD04-11G, что позволило усилить агрегат до 90 л. с. В то же время Hyundai произвела турбо аналог под индексом D4BF, но уже с другим нагнетателем.

После добавления в конструкцию двигателя интеркулера, мощность агрегата выросла до 104 л. с. Это уже другая модификация — D4BH. Модель с бошевской Коммон Райл и более производительной турбиной появилась в 2001 году. Здесь были применены новейшие поршни, а степень сжатия снизили до 17 единиц. Таким образом, удалось повысить мощность до 114 л. с. Модели силовых агрегатов стали обозначаться как DiD и отвечать эко нормам Евро-3.

С 2005 года стали производиться модификации с ГБЦ типа DOHC. На этом моторе нашла применения система Коммон Райл 2 поколения. Было две таких версии: одна с турбиной IHI RHF4, другая — с той же турбиной, но с изменяемой геометрией. Первый вариант выдавал 136 л. с., второй — и того больше — 178 л. с. Выхлоп обоих двигателей соответствовал последним нормам Евро.

Мотор D4BF был заменён на 4N15 в 2021 году

1996 год ознаменовался снятием мотора D4BF с производства. Митсубиси заменил его на 4M40, но частично. Производство легендарного движка продолжалось, но только для отдельных автомобилей и ряда стран. Полностью был заменён в 2021 году на 4N15.

Поломки топливного насоса высокого давления (ТНВД)

ТНВД – это очень важный агрегат, от которого во многом зависит работа двигателя. Выходит из строя насос чаще всего при износе определенных элементов. В Hyundai Porter это может проявляться в ослаблении натяги и увеличенным зазором. Если детали стоят не на своих местах, то они становятся хрупкими, а в щели попадает грязь.

Также срок службы разных элементов значительно укорачивает использование некачественного дизельного топлива.

Если в топливе есть хотя бы минимальный процент воды, то это может привести не только к небольшим поломкам, но и к полному выходу ТНВД из строя. Также на работу системы плохо влияют мелкие частицы пыли или других примесей. Дело в том, что насос работает при высоком давлении и большой температуре, поэтому сторонние элементы могут навредить плунжерным парам.

Чтобы не сталкиваться с поломками ТНВД на Hyundai Porter, необходимо качественное обслуживание, регулярная замена фильтров и промывка.

Периодичность необходимости регулировки

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Официальные дилеры рекомендуют производить контроль теплового зазора клапанов при достижении пробега в 90 тыс. км или по истечении 72 месяцев в зависимости от того, что наступит раньше. Согласно отзывам автовладельцев регулировка силовому агрегату потребуется при пробеге более 50 тыс. км. Ориентироваться следует не только на показания одометра. Провести контроль теплового зазора может потребоваться в более короткий срок при возникновении нижеперечисленных симптомов:

  • характерный стук клапанов, исходящий из подкапотного пространства;
  • снижении компрессии;
  • повышение расхода топлива;
  • ухудшение динамических характеристик автомобиля;
  • чрезмерный расход масла;
  • хлопки в глушитель;
  • посторонние звуки во впускном тракте.

Читать дальше: Как поменять фару на калине
Регулировка теплового зазора клапанов требуется если производились ремонт или замена любого элемента газораспределительного механизма. Также, выполняя ремонт в головке блока цилиндров, необходимо производить визуальный осмотр клапанов. Это позволит своевременно выявить неправильную регулировку. При возможности рекомендуется сократить интервал контроля теплового зазора.

Список моделей авто, в которые устанавливался

Одним из автомобилей коммерческого сегмента, в который ставился D4BF, был Хёндай Портер. Автомобиль превосходно лавирует в мегаполисе, несмотря на большую собственную массу.

Другая машина, которая оснащается этим мотором — Галлопер. Это уже не грузовик, а многофункциональный джип. Поэтому D4BF нашёл здесь два решения: обычный атмосферник и турбоверсия. Разница в мощности между обоими моторами составляет 25-30 л. с. И самое удивительное — расход солярки в сущности не возрастает. К примеру, Галлопер расходует немногим больше компактного грузовика Портер.

Вот список всех Hyundai, в которые устанавливался D4BF:

Под капотом Hyundai Galloper установлен D4BF

Рекомендации по проведению регулировки теплового зазора

В процессе демонтажа трубок высокого давления из них может потечь топливо. Это может привести к загрязнению элементов подкапотного пространства, а также стать причиной возгорания. Для предотвращения этого необходимо воспользоваться ветошью. Места куда протекло горючее также следует вытереть.

Читать дальше: Чем отмыть салон автомобиля своими руками

Для выставления установочных меток и расположения поршня в положение ВМТ необходимо вращать коленвал. Проворачивать двигатель разрешается только по часовой стрелке. В противном случае возможно повреждение узлов силового агрегата. Связано это с тем, что в процессе работы двигателя коленчатый вал не вращается против часовой стрелки.

Ещё с 80-х годов производится известный корейский 2,5-литровый двигатель D4BF. Большей частью он ставится под капоты коммерческих мини грузовиков, но и ряд внедорожников и микроавтобусов им оснащается. По сути, этот хёндаевский мотор является клоном японского дизельного агрегата Mitsubishi 4D56T.

Технические характеристики

Марка двигателя4D5/Astron Hyundai D4B
Годы выпуска1986-н.в.
Точный объем2476 см³
Система питаниявихрекамера
Мощность двигателя, л.с./об.мин74/4200 84/4200 90/4200 104/4300 114/4000 136/4000 178/4000 178/4000
Крутящий момент, Нм/об.мин142/2500 201/2000 197/2000 240/2000 247/2000 324/2000 350/1800 400/2000
Вес двигателя, кг204.8 (D4BF) 226.8 (D4BH)
Блок цилиндровчугунный R4
Головка блокаалюминиевая 8v
Диаметр цилиндра91.1 мм
Ход поршня95 мм
Степень сжатия21.0 17.0 16.5
Особенностинет
Гидрокомпенсаторынет
Рекомендованные зазоры клапановвпуск и выпуск 0.15 мм (на холодную)
Размеры клапановдиаметр впускных клапанов 40 мм, выпускных клапанов — 34 мм
Толщина ножки клапана8 мм
Привод ГРМремень
Фазорегуляторнет
ТурбокомпрессорIHI RHF4 MHI TD04-09B MHI TD04-11G MHI TF035HL
Объём масла6.5 литра
Какое масло лить5W-30 10W-30 10W-40 15W-40
Расход масла, гр./1000 кмдо 1000
Замена масла проводится, км15000 (лучше 7500)
Рабочая температура двигателя, град.90
Тип топливадизель
Экологические нормыЕвро 2 Евро 3 Евро 4 Евро 5
Примерный ресурс300 000 км
Расход топлива на примере Hyundai Galloper 1995 года с механической коробкой переключения передач13.6 литра (город), 9.4 литра (трасса), 11.2 литра (смешанный)

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Регламент обслуживания D4BF

Вот какие обязательные работы входят в список ТО:

  1. Этот мотор нуждается в настройке клапанов каждые 15 тыс. километров;
  2. После каждые 30-35 тыс. км пробега надо очищать клапан EGR;
  3. Каждые 2 года требуется обновлять ремень ГРМ, иначе возрастает риск обрыва узла с текущей деструкцией рокеров;
  4. Через 95 тыс. км пробега — заменять ремни вспомогательных агрегатов и балансирных валов. Проверку этих ремней надо проводить каждые 40-50 тыс. километров. Обрыв грозит попаданием кусков под привод ГРМ, с известными последствиями.

Читать дальше: Что лучше киа пиканто или ниссан микра

При нормальном, грамотном обслуживании этот двигатель может прослужить 400 тыс. километров и более.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
