Как установить защиту двигателя на митсубиси аутлендер

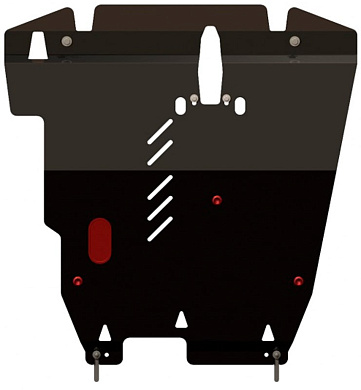

Защита картера двигателя, КПП Шериф 14.0735 для MITSUBISHI Outlander 1

  • Описание
  • Файлы и документы
  • Отзывы и вопросы

Порядок монтажа защиты двигателя и КПП Шериф 14.0735 для MITSUBISHI Outlander 03-06

1. Разобрать защиту на составные элементы.
2. Установить в отверстия балки радиатора закладные планки “2” и прикрепить к ним проушины -(А).
3. В отверстия балки переднего моста установить закладные планки “3” с гайками -(В).
4. Защиту надеть задней частью на установленные болты и прикрепить спереди болтами М 10х20 к
проушинам -(С).
5. Установить болты М 8х30 через отверстия в балке опоры двигателя -(D).
6. Все точки крепления затянуть

Защита картера двигателя, КПП Шериф 14.0735 для MITSUBISHI Outlander 1
является необходимой деталью каждого автомобиля.
Она представляет собой конструкцию, предназначенную для предотвращения механических повреждений узлов и агрегатов, расположенных в низших точках автомобиля.
Защита картера разрабатывается с учетом индивидуальных особенностей автомобиля.
Её конструкция зависит от типа кузова, объема двигателя, типа КПП, комплектации и прочих параметров.

Защита от удара

Защита картера «Шериф» надежно защитит двигательный отсек Вашего автомобиля, от повреждений при наезде на острые и твердые предметы.

Защита от пыли, влаги и грязи

Конструкция защиты картера «Шериф» защищает моторный отсек от попадания влаги и грязи и предусматривает наличие металлических крыльев, которые выполняют функцию пыльника.

Защита от перегрева

Конструкция защиты картера «Шериф» предусматривает наличие отверстий для обдува двигателя, что обеспечивает стабильность температурного режима.

Защита от коррозии

Порошковое покрытие, наносимое по специальной технологии, имеет высокую устойчивость к повреждению и предотвращает коррозию.

Защита от шума

В местах контакта защиты с кузовом предусматриваются резиновые амортизаторы, которые сводят к минимуму шум и вибрацию при движении автомобиля.

Удобство обслуживания

В защите картера «Шериф» предусмотрены отверстия для слива масла и замены масляного фильтра, что снижает эксплуатационные расходы по обслуживанию автомобиля.

Аэродинамика

Защита картера «Шериф», распределяя потоки воздуха, делает автомобиль более обтекаемым и усиливает сцепление с дорогой.

Надежность крепления

Разработка защит картера «Шериф» ведется с учетом индивидуальных конструктивных особенностей автомобиля, установка осуществляется только на штатные отверстия с использованием качественного крепежа.

Повышенная прочность

Защита картера «Шериф» изготавливается методом штамповки, что улучшает её технические характеристики и прочность конструкции.

Защита картера двигателя, КПП Шериф 14.0735 для MITSUBISHI Outlander 1

Снятие и установка брызговиков и защиты картера двигателя Mitsubishi Outlander XL 2007 — 2012

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм
  • Отвертка плоская средняя

Детали и расходники:

  • Передний брызговик двигателя 5379A032

  • Задний брызговик двигателя 5370А311

  • Нижний брызговик двигателя 5379A031

  • Левый боковой брызговик двигателя MN154379
Читать еще:  Двигатели ивеко для уаз как поменять грм

  • Правый боковой брызговик двигателя 5370A644

  • Защита картера двигателя ProRoad (при необходимости)

Примечания:

Брызговик двигателя предохраняет подкапотное пространство от загрязнений и не является силовой защитой картера двигателя.
Для защиты картера двигателя, а также всех узлов и агрегатов, расположенных в моторном отсеке, от повреждения камнями, вылетающими из-под колес, на автомобиль по заказу может быть установлен пластмассовый или стальной щит. Однако следует учитывать, что он не в состоянии защитить картер двигателя от сильных ударов о большие дорожные препятствия (большие камни, пни, бордюры и т.п.), так как в этом случае и сам может быть поврежден.
Брызговик двигателя и защиту картера снимайте при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания. Дополнительная защита двигателя Мицубиси Аутлендер XL закреплена в каждом случае индивидуально (в зависимости от конструкции).

1. Отверните четыре болта крепления передней и задней части защиты картера двигателя.

2. Теперь можно снять защиту картера двигателя.

3. Головкой на 10 мм отверните пять болтов крепления переднего брызговика двигателя к переднему бамперу.

4. Подденьте отверткой фиксатор и извлеките пистон крепления брызговика двигателя к переднему бамперу.

5. Аналогично извлеките остальные пистоны крепления переднего и нижнего брызговиков двигателя к переднему бамперу и усилителю поперечины передней подвески.

6. Снимите передний и нижний пыльник защиты двигателя (брызговики).

7. Отверните четыре болта (на фото обозначены красными стрелками) и снимите шесть пистонов (синие стрелки) крепления заднего пыльника двигателя.

8. Извлеките с помощью отвертки клипсы (пистоны) крепления правого брызговика и снимите его.

Примечание:

Для облегчения доступа к брызговику без снятия колеса, поверните рулевое колесо вправо до упора.

9. Аналогично снимите левый боковой брызговик двигателя.

10. Установите брызговики и защиту картера двигателя в порядке, обратном снятию.

Защита картера двигателя и кпп Mitsubishi Outlander XL 2005-

  • В наличии

Компания временно не принимает заказы

ДеньВремя работыПерерыв
Понедельник00:00 — 00:00
Вторник00:00 — 00:00
Среда00:00 — 00:00
Четверг00:00 — 00:00
Пятница00:00 — 00:00
Суббота00:00 — 00:00
Воскресенье00:00 — 00:00

* Время указано для региона: Украина, Киев

Условия возврата и обмена

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 14 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

В случае указания покупателем неверных данных авто, адрессных данных на отправку, доставку — возврат, обмен, пересылка, повторная доставка — осуществляются за счет покупателя.

Описание

autodoca

Киев ул.Электриков 21

Читать еще:  В антифриз попало масло с двигателя что делать

тел. +38 067 532 33 15

При формировании заказа в будни возможна установка в выходные дни!

Защита поддона картера двигателя и кпп, дифференциала Mitsubishi Outlander (Митсубиши Оутландер) XL 2005- Полигон-Авто, Кольчуга

Полигон-Авто

  • Защита двигателя и кпп Mitsubishi Outlander XL Полигон-Авто 2450 грн.

  • Защита дифференциала Mitsubishi Outlander XL Полигон-Авто 1500 грн.

Кольчуга

  • Защита картера двигателя Mitsubishi Outlander XL 2.0; 2.4 Кольчуга 2610 грн.
  • Защита поддона картера двигателя Mitsubishi Outlander XL Кольчугапремиум серия ZiPoFlex (оцинкованная) 3570 грн.

Полигон-Авто

Защита картера двигателя и кпп Mitsubishi Outlander (Митсубиши Оутландер) XL 2006-2012 Полигон-Авто
Защита картера Митсубиси Аутлендер (Mitsubishi Outlander) XL Полигон-Авто сертифицирована УкрСЕПРО сертификатом соответствия.
Защита моторного отсека Mitsubishi Outlander (Митсубиши Аутлэндер) XL Полигон-Авто разработана индивидуально под модель автомобиля с учетом его конструктивных особенностей.
Защита мотора Митсубиси Аутлендер (Mitsubishi Outlander) XL Полигон-Авто изготовлена из сертифицированной (ГОСТ 16523-97) стали толщиной 2,5 мм методом холодной штамповки.
Защита поддона картера двигателя Mitsubishi Outlander (Митсубиши Аутлендер) Полигон-Авто покрыта полиэфирной порошковой краской, которая имеет высокую устойчивость к повреждению и коррозии.
В защите двигателя Митсубиси Оутлендер (Mitsubishi Outlander) 2015- Полигон-Авто предусмотрены технологические вентиляционные отверстия.
Ребра жесткости обеспечивают высокую прочность и жесткость конструкции.
Антивибрационные проштамповки предотвращают посторонние звуки при движении.
Установка защиты днища Mitsubishi Outlander (Митсубиши Аутлэндэр) XL Полигон-Авто производится в штатные резьбовые отверстия, при их отсутствии в штатные технологические отверстия автомобиля. При помощи специального приспособления запрессовываются клепальные гайки к которым крепится защита.

В редких случаях (при отсутствии каких-либо штатных резьбовых или технологических отверстий) отверстия сверлятся по месту и в них крепятся клепальные гайки. Установка клепальных гаек (единоразово) производится на специализированных СТО. В дальнейшей эксплуатации, специализация не требуется!

Кольчуга

Защита поддона картера двигателя и кпп Mitsubishi Outlander (Митсубиси Аутлэндер) XL 2005-2012 Кольчуга производится из высококачественной холоднокатанной стали толщиной 2мм . Защита моторного отсека и кпп Митсубиши Оутлэндер (Mitsubishi Outlander) XL Кольчуга окрашивается порошково-полимерным антикоррозийным покрытием черного цвета. Некоторые модели защит дополнительно оцинковываются, что придает им дополнительную защиту от коррозии. Защита двигателя и кпп Mitcubishi Outlander (Митсубиши Аутлендер) XL Кольчуга устанавливается по технологическим отверстиям автомобиля, не требует сверления, специальных инструментов.

autodoca

Киев ул.Электриков 21

тел. +38 067 532 33 15

При формировании заказа в будни возможна установка в выходные дни!

Защита картера Патриот (V=2.0L, 2.4L, сталь) на Mitsubishi Outlander III (Митсубиси Аутлендер 3) с 2011 г.в

  • Описание
  • Характеристики
  • Отзывы

Первое, чем оснащают машину от внешних повреждений — это обычно защита картера двигателя и коробки передач. Для владельцев Мицубиши Аутлендер 3-го поколения (выпуск с 2011 года) с двигателями 2.0 или 2.4 л федеральный гипермаркет автоюнинга Федерал-Тюнинг.ру предлагает стальную защиту от производителя «Патриот»! Высокое качество вкупе с отличными прочностными характеристиками делают ее отличным и практичным выбором! Покупайте с доставкой по России и разными формами оплаты, в том числе наложенным платежом!

Читать еще:  В чем разница двигателей 406 от 409 двигателя

Преимущества защиты картера от Патриот

Защита картера Mitsubishi Outlander III имеет четыре точки крепления и семь опорных точек, посредством демфирующих элементов из специального морозо-бензо-маслостойкого пластика. То есть защита по всему периметру плотно прижата к несущим силовым деталям кузова, что конструктивно создает дополнительную жесткость. При этом дорожный просвет остается практически неизменным, так как защита картера на Митсубиси Аутлендер III выступает за габариты нижней части кузова лишь на толщину демпфирующей вставки (7 мм) плюс толщина металла. То же относится и к углу переднего свеса.

Защита картера Mitsubishi Outlander III полностью повторяет профиль нижней части кузова, поэтому установка детали не влияет на геометрическую проходимость автомобиля . Простота монтажа защиты, а также последующего демонтажа для проведения регламентных работ существенно сокращает нормочасы на проведение данных операций и является одним из основных критериев для установщиков в дилерских центрах. А наличие лючка для смены масляного фильтра и отверстия для слива «отработки» позволит сэкономить на постгарантийном обслуживании.

ВНИМАНИЕ! Данная защита предназначена для Аутлендеров с двигателями объемом 2.0 л или 2.4 л. Если Ваш автомобиль имеет 3-литровый двигатель, то для него идет другая защита!

Материал и свойства защиты

Материал, из которого изготовлена эта защита — горячекатанная нагартованная (упрочненная) сталь, которая имеет предел текучести (усилие, при котором начинает развиваться пластическая деформация металла) 275 МПа против 196 МПа у холоднокатанной стали 08КП, из которой изготавливают защиты картера практически все остальные производители. Это означает, что прочность защиты от «Патриот» толщиной 2 мм аналогична прочности из стали 08КП при толщине 2,8 мм. Кроме того, особое внимание при проектировании уделяется минимизации потерь клиренса (дорожного просвета) и угла переднего свеса автомобиля, что позволяет сохранить геометрическую проходимость автомобиля.

Комплектация

Вместе с защитой картера двигателя идут все необходимые элементы для монтажа — Вам ничего не потребуется докупать отдельно.

  • Защита двигателя и КПП — 1 шт.
  • Набор крепежа — 1 шт.

Установка защиты на Аутлендер

Для монтажа данного изделия потребуется поднимать машину на подъемнике, поэтому необходимо обратиться в автосалон или специализированный автосервис.
