Где расположены датчики температуры на двигателе 5 а

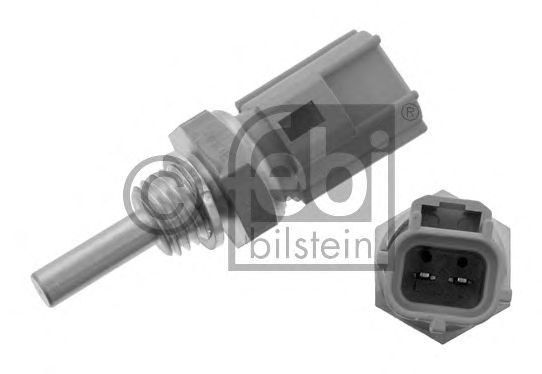

Где находится и как заменить датчик температуры охлаждающей жидкости?

Система охлаждения является одним из важных узлов в любом автомобиле. Транспортные средства сегодня оборудуются множеством регуляторов и измерительных приборов, предназначенных для обеспечения правильной работы ДВС. Где находится датчик температуры охлаждающей жидкости, зачем он используется и как выполнить его смену, мы расскажем ниже.

Как ДТОЖ влияет на работу ДВС?

Обзор видов ДТОЖ: устройство и принцип работы

Фотогалерея «Разновидности ДТОЖ»

Где расположен датчик?

Проверка ДТОЖ на авто

Проверка вне авто

Замена датчика температуры охлаждающей жидкости

Видео «Как правильно поменять контроллер»

Комментарии и Отзывы

Предназначение устройства

ДТОЖ нельзя путать с контроллером уровня антифриза. Если первый предназначен для выявления температуры силового агрегата, то второй применяется для контроля объема расходного материала — хладагента. По показаниям ДТОЖ блок управления выявляет температурные изменения и передает данные на бортовой компьютер о том, в каком состоянии работает мотор. С помощью контроллера определяется прогрев двигателя, его перегрев, а также оптимальная температура функционирующего ДВС. Импульсы, передающиеся на управляющий модуль, определяют функциональность управляющей системы ДВС в целом.

Температура двигателя определяет такие нюансы:

  • расход горючего на 100 км;
  • объем и качество газов;
  • возгорание топливовоздушной смеси;
  • оптимальная работа коробки передач.

Все эти факторы контролируются управляющим устройством, который по полученной информации определяет оптимальный режим функционирования двигателя. Поэтому работоспособность датчика температуры важна для транспортного средства. Если устройство неисправно и подает неверные импульсы на управляющий модуль, это может привести к проблемам.

Как ДТОЖ влияет на работу ДВС?

По параметрам, подающимся на управляющее устройство, модуль осуществляет такие функции:

  1. Обогащение топливовоздушной смеси или ее обеднение. Если контроллер определяет слишком низкую температуру, то он начнет увеличивать продолжительность сигнала, поступающего на форсунки, что способствует обогащению топливной смеси. В соответствии с нормализацией температурного режима горючее постепенно обедняется, что предотвращает возможный перерасход бензина и снижает объем выхлопных газов. При поломке датчик может регулярно понижать температуру в двигателе, что приведет к загрязнению горючего и его увеличенному расходу.
  2. Блок управления выставляет зажигание. Оно может быть ранним либо поздним. Если температура увеличивается, то управляющий модуль регулирует угол опережения зажигания для снижения токсичности выхлопных газов.
  3. Благодаря ДТОЖ выполняется правильная рециркуляция газов в ходе прогрева. Рециркуляционный клапан при прогреве силового агрегата плотно закрывается. Если двигатель машины еще холодный, то рециркуляция станет причиной колебания холостого хода и произвольной остановки мотора.
  4. С помощью ДТОЖ блок управления выполняет продувку системы фильтрации, которая улавливает пары топлива. Чтобы достигнуть лучшей управляемости машиной, угольный фильтрующий элемент не продувается до момента, пока двигатель полностью не прогреется.
  5. Блокировка гидротрансформатора коробки передач при прогреве ДВС. Управляющий модуль не должен ограничивать работу устройства до момента прогрева машины.
  6. ЭБУ контролирует функционирование вентилятора охлаждения агрегата. По показаниям температурного контроллера модуль осуществляет активацию и отключение вентилирующего устройства для правильного подбора температуры агрегата. Если ДТОЖ будет подавать некорректные импульсы, есть вероятность перегрева мотора.

Обзор видов ДТОЖ: устройство и принцип работы

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

  • полупроводниковые;
  • биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Читать еще:  Что такое диагностика двигателя и как ее делают

Этот тип контроллеров почти не используется по нескольким причинам:

  • сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
  • капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Фотогалерея «Разновидности ДТОЖ»

Схемы разных видов датчиков приведены на фото.

Где расположен датчик?

Прежде чем проверять и поменять прибор, нужно знать о его месте расположения. Где устанавливаются датчики зависит от производителя авто.

Местоположение устройства может быть таким:

  • в головке блока цилиндров;
  • на верхней магистрали радиаторного устройства;
  • в корпусе термостата.

Независимо от того, где установлен контроллер, устройство фиксируется рядом с отводящим шлангом, по которому хладагент поступает в радиатор. Это важно, поскольку именно это место монтажа позволяет точно определить температуру расходного материала.

Признаки неисправности

Канал AndRamons предоставил видео о процессе проверки контроллера.

Основным признаком неисправности контроллера является неработоспособность вентилирующего устройства при прогреве силового агрегата. Но машина может быть оборудована и датчиком активации вентилятора, выполняющего функцию включения. Тогда причину следует искать в повреждении электроцепи или выходе из строя контроллера.

По каким симптомам еще можно определить неработоспособность ДТОЖ:

  • повышенный расход горючего;
  • трудный старт двигателя на горячую, когда агрегат прогрет;
  • повышенные холостые обороты;
  • детонация мотора;
  • перегрев агрегата.

Во многих современных автомобилях есть электронная система определения неисправностей. На специальном экране на приборной панели при поломке ДТОЖ могут выскакивать ошибки. Но обычно коды неисправностей говорят как о возможной поломке датчика, так и о повреждении проводки либо разъема контроллера.

Проверка ДТОЖ на авто

Таблица соответствия параметров температуры, сопротивления и напряжения для проверки ДТОЖ

Суть диагностики контроллера на автомобиле и вне машины заключается в проверке величины сопротивления и напряжения.

Проверка второго параметра выполняется с помощью вольтметра:

  1. Щупы прибора подключите к заземлению, а также сигнальному контакту контроллера.
  2. Двигатель должен быть холодным. Включите зажигание.
  3. Измерьте параметр напряжения и сравните полученные данные в соответствии с таблицей.

Для диагностики температурного параметра потребуется термометр:

  • выполните замер температуры расходного материала;
  • заведите мотор и дайте ему прогреться, в ходе нагрева ДВС измеряйте значение напряжения с учетом изменения температуры;
  • если полученные параметры не соответствуют табличным, то устройство вышло из строя.

Пользователь Яковлев Дмитрий на видео показал, как выполнить проверку контроллера.

Используя омметр, выполните проверку сопротивления:

  1. Диагностика осуществляется при разной температуре машинного мотора. Параметры сравниваются с табличными.
  2. Если величина сопротивления на непрогретом двигателе оказывается в правильном диапазоне, то температура расходного материала может отклониться в сторону на несколько градусов.

Проверка вне авто

Для диагностики вне автомобиля:

  1. Поместите устройство в резервуар с водой и проверьте температуру.
  2. Выполните замер параметра сопротивления ДТОЖ. Полученные результаты сверьте с теми, что указаны в таблице.
  3. Емкость с водой постепенно нагревается. В ходе прогрева периодически выполняйте проверку уровня сопротивления и температуры.

Замена датчика температуры охлаждающей жидкости

Заменить вышедший из строя ДТОЖ можно только аналогичным прибором.

Необходимые инструменты

Для выполнения задачи потребуется:

  • емкость для сбора отработанной жидкости;
  • гаечный ключ на 19;
  • герметик.

Пошаговая инструкция

Демонтаж и установка контроллера выполняются так:

  1. Из радиатора надо слить часть хладагента, это потребуется для демонтажа датчика.
  2. От устройства отключите подведенные провода.
  3. Сам контроллер отключается с помощью гаечного ключа на 19.
  4. Выполните диагностику устройства, если это нужно. Если вы меняете прибор, то перед установкой необходимо его резьбу обработать герметиком.
  5. Закрутите на место новый контроллер, подключите к нему проводку.
  6. Залейте в систему охлаждения слитый ранее антифриз. Убедитесь в том, что через устройство не протекает хладагент.

Видео «Как правильно поменять контроллер»

Наглядное руководство по замене температурного датчика антифриза описано на ролике, снятом пользователем Василием Калугиным.

TCM-Club

Официальный форум TCM-Club (Toyota Ceres Marino Club)

  • Вход
  • Регистрация
  • Ссылки

Текущее время: Сб сен 25, 2021 1:49 pm

Датчик температуры: who is who?

Модератор: Zizo

  • Автор
  • Сообщение

Датчик температуры: who is who?

Сообщение oligarhoff » Пн май 27, 2013 10:44 pm

Ребят, запутался с датчиками температуры двигателя (охлаждающей жидкости), пошушукал по поиску — запутался ещё больше.

Давайте раз и навсегда разъясним и мне, и будущим страждущим:

Есть три датчика:

№1. Toyota 83420-20040 Датчик температуры жидкости. В патрубке помпы — он идёт только на стрелку на панели, больше ни на что не влияет;

№2. Toyota 89428-12160 Датчик температуры для компьютера (EFI) — стоит за патрубком термостата — выдаёт показания температуры ОЖ для управления инжектором, оборотами;

№3. Toyota 89422-35010 Датчик температуры жидкости двухконтактный. Термовыключатель вентилятора — тоже где-то в районе патрубков у термостата — по сути не датчик, а просто «вкл/выкл» в зависимости от температуры ОЖ. Если штекер с него снять, вентилятор будет крутится всегда — аварийный режим типа. Больше ни на что не влияет, только управление вентилятором.

Читать еще:  Хендай элантра 2013 сколько масла в двигателе

Re: Датчик температуры: who is who?

Сообщение denisjx » Пн май 27, 2013 11:16 pm

Re: Датчик температуры: who is who?

Сообщение oligarhoff » Пн май 27, 2013 11:25 pm

Re: Датчик температуры: who is who?

Сообщение _Bes_ » Вт май 28, 2013 6:33 am

Re: Датчик температуры: who is who?

Сообщение oligarhoff » Вт май 28, 2013 9:34 am

Re: Датчик температуры: who is who?

Сообщение _Bes_ » Вт май 28, 2013 9:41 am

Re: Датчик температуры: who is who?

Сообщение oligarhoff » Вт май 28, 2013 10:55 am

Вышел покурить, проверил
Отключил одноконтактный (он ближе к радиатору расположен, стоит параллельно двигателю), по схеме это, скорее, датчик №3, вентилятор включился. может я неправильно схему читаю?

Визуально, датчик №3 расположен ближе к радиатору, но в каталоге он называется SENSOR, WATER TEMPERATURE (FOR E.F.I.), а экзист выдаёт 89422-35010 Датчик температуры жидкости двухконтактный, что в общем-то соответствует словам _Bes_.

А вот датчик №2, визуально расположенный ближе к салону, перпендикулярно двигателю, двуконтактный, в каталоге обозначен как SWITCH, TEMPERATURE DETECT, NO.2, в экзисте — 89428-12160 Датчик включения вентилятора радиатора.

Схема кривая, или у меня глаза е**тся?

P.S. у меня проблем с датчиками нет, просто хочу всё знать

Re: Датчик температуры: who is who?

Сообщение _Bes_ » Вт май 28, 2013 11:01 am

Re: Датчик температуры: who is who?

Сообщение AnageeCS » Вт май 28, 2013 11:07 am

Re: Датчик температуры: who is who?

Сообщение oligarhoff » Вт май 28, 2013 11:30 am

Спасибо, _Bes_ и AnageeCS!
Я уж думал, что мозг разрушится.

Есть три датчика температуры охлаждающей жидкости (или двигателя, кто как называет) для 4/5A-FE, разъясним кто из них кто и кто где стоит на самом деле, так как в каталоге на схеме указано неверное расположение двух из трёх этих датчиков, что ввело меня самого в глубокое заблуждение:

№1 (на схеме). Toyota 83420-20040 (в каталоге см. ЭЛЕКТРИКА, КЛИМАТ-КОНТРОЛЬ -> ДАТЧИКИ, ПЕРЕКЛЮЧАТЕЛИ, РЕЛЕ)Датчик температуры жидкости. Расположен в патрубке помпы — он идёт только на стрелку на панели, больше ни на что не влияет;

№2 (на схеме). Toyota 89428-12160 (в каталоге см. ЭЛЕКТРИКА, КЛИМАТ-КОНТРОЛЬ -> ЭЛЕКТРОННАЯ СИСТЕМА ВПРЫСКА ТОПЛИВА) фактически же он расположен ближе к радиатору (а не ближе к салону, как это показано на схеме), параллельно двигателю, в каталоге он называется как SWITCH, TEMPERATURE DETECT, NO.2, экзист выдаёт название — Датчик включения вентилятора радиатора.
К датчику подходит одноконтактный провод, датчик однопиновый, это по сути не датчик, а просто «вкл/выкл», в зависимости от температуры ОЖ. Если штекер с него снять, вентилятор будет крутится всегда — аварийный режим типа. Больше ни на что не влияет, только управление вентилятором.

№3 (на схеме). Toyota 89422-35010 (в каталоге см. ЭЛЕКТРИКА, КЛИМАТ-КОНТРОЛЬ -> ДАТЧИКИ, ПЕРЕКЛЮЧАТЕЛИ, РЕЛЕ) расположен, на самом деле , ближе к салону/моторному щиту (а НЕ ближе к радиатору, как это указано на схеме), в каталоге он называется SENSOR, WATER TEMPERATURE (FOR E.F.I.), а экзист выдаёт 89422-35010 Датчик температуры жидкости двухконтактный,соответственно, к нему подходит фишка с двумя проводами.
Датчик температуры для компьютера (EFI) — стоит за патрубком термостата — выдаёт показания температуры ОЖ для управления инжектором, оборотами;

То есть на схеме каталога датчики №2 и №3 имеют не совсем корректное расположение относительно радиатора/моторного щита, учтите это при покупке новых датчиков.

Датчик угла для измерения высоты подъема платформы

Датчики угла Turck используются в автоподъемниках с платформой Ruthmann для измерения угла поворота рабочей корзины

Датчик угла поворота, расположенный под рабочей корзиной, измеряет угол поворота корзины.

Датчик угла поворота Turck поддерживает допуск смещения позиционера, которого не всегда удается избежать

Компактный датчик Ri360-QR14 надежно защищен от механических повреждений стальной крышкой

Датчик Bi20-Q20 обнаруживает сложенную лестницу на наружной стенке рабочей корзины

Так как автоподъемники с платформой перевозят людей, они должны отвечать особым требованиям безопасности. Датчики, связанные с безопасностью, и контроллер, в частности, должны быть резервированы. Это же касается и моделей компании Ruthmann. Поворот рабочей корзины также контролируется датчиком, расположенным под корзиной. «Только в том случае, если стрела находится в правильном положении, рабочая корзина может полностью поворачиваться. Если разворот слишком быстрый, корзина с консолью управления может ударить по стреле», — объясняет назначение датчика д. т. н. Клеменс Пост (Klemens Post), руководитель по технологиям электрического управления компании Ruthmann. «Чтобы не допустить этого, контроллер непрерывно измеряет угол наклона стрелы и гарантирует, что она будет перемещаться настолько, насколько ей позволяет фактическое положение».

Свойства в предельном диапазоне
«С датчиком угла поворота, который мы использовали ранее, были проблемы», — поясняет Пост. Датчик был обучен на диапазон измерения 180 градусов». Он выдает сигнал 0,5 вольта в начальной точке диапазона измерений при угле –90 градусов, и максимальное значение 4,5 вольта в конечной точке на угле +90 градусов. Если при остановке на уровне 4,5 вольта произошло перерегулирование, сигнал датчика скачком изменяется до 0,5 вольта. При этом контроллер немедленно заблокирует движение рабочей корзины в направлении сигнала 0,5 В. Нам пришлось заняться вопросом безопасности и обучить старый датчик в безопасном диапазоне, т. е. от –85 до +85 градусов», — Пост рассказывает, как они работали с ранее используемым датчиком угла.

Читать еще:  Во время пуска двигателя автомобиля слышен стук

Для этой цели лучше подходит индуктивный датчик угла компании Turck типа Ri360-QR14. Если будет достигнуто положение, которое находится за пределами обученной начальной или конечной точки, сигнал 0,5 вольта будет выдаваться для положений перед начальной точкой, а сигнал 4,5 вольта — в положениях после конечной точки. Уровень сигнала не будет скачкообразно изменяться, пока предполагаемая предельная точка перемещается между двумя конечными точками. Поэтому если (аналогично алгоритму компании Ruthmann) датчик обучается с начальной точки 9 часов до конечной точки 3 часа, а датчик находится в положении 4 часа, он продолжает выдавать максимальный сигнал 4,5 вольта, пока не будет достигнут предел в положении 6 часов. Только затем сигнал скачкообразно изменяет уровень на начальное значение 0,5 вольта.

Непосредственное смещение датчика
Такое свойство не было единственной причиной для использования датчика Turck. «Основным преимуществом для нас является допуск, когда элемент позиционирования имеет смещение. По вертикали и по горизонтали датчик может быть смещен на три миллиметра. Это очень полезное свойство, потому что часто при установке датчик смещается на несколько миллиметров. Простота обучения датчика действительно похожа на детскую игру», — так Пост описывает преимущества датчика. «Мы переходим в первое положение, нажимаем кнопку адаптера обучения на две секунды, перемещаемся в крайнее положение, нажимаем еще раз в течение двух секунд — и все».

Парни, вы себе не представляете…)

Начну с того, что давиче мыл радиатор печки.И на пути следования к трубкам радиатора печки стоит этот самый датчик, видимо ему не раз по голове доставалось, пока мы туда суда шланги пихали. Короче: после промывки ни с того ни с сего увеличились обороты! Всё перекрутил, пересмотрел ни каких видимых нарушений не обнаружил. Начал грешить на какой либо датчик ОЖ.
Так и вышло этот кровопийца оказался не исправен! А именно, визуальный осмотр ни чего не показал (мультиметра под рукой не оказалось) а когда начали его вкручивать обратно, оказалось, что его пластиковая головёнка с контактами прокручивается отдельно от его латуневого корпуса. Итог: одеваем на датчик фишку с проводами — обороты подпрыгивают(комп. видит не прогретый мотор)! снимаем — падают (приходят в норму)! Фото с интернета.
П.С. ездию со снятой фишкой, горит чек, в поисках датчика) Кому то ни о чём, а для себя открыл америку!) и такую не исправность устранил!)

Есть три датчика температуры охлаждающей жидкости (или двигателя, кто как называет) для 4/5A-FE, разъясним кто из них кто и кто где стоит на самом деле, так как в каталоге на схеме указано неверное расположение двух из трёх этих датчиков, что ввело меня самого в глубокое заблуждение!)

№1 (на схеме). Toyota 83420-20040 (в каталоге см. ЭЛЕКТРИКА, КЛИМАТ-КОНТРОЛЬ -> ДАТЧИКИ, ПЕРЕКЛЮЧАТЕЛИ, РЕЛЕ)Датчик температуры жидкости. Расположен в патрубке помпы — он идёт только на стрелку на панели, больше ни на что не влияет;

№2 (на схеме). Toyota 89428-12160 (в каталоге см. ЭЛЕКТРИКА, КЛИМАТ-КОНТРОЛЬ -> ЭЛЕКТРОННАЯ СИСТЕМА ВПРЫСКА ТОПЛИВА) фактически же он расположен ближе к радиатору (а не ближе к салону, как это показано на схеме), параллельно двигателю, в каталоге он называется как SWITCH, TEMPERATURE DETECT, NO.2, экзист выдаёт название — Датчик включения вентилятора радиатора.
К датчику подходит одноконтактный провод, датчик однопиновый, это по сути не датчик, а просто «вкл/выкл», в зависимости от температуры ОЖ. Если штекер с него снять, вентилятор будет крутится всегда — аварийный режим типа. Больше ни на что не влияет, только управление вентилятором.

№3 (на схеме). Toyota 89422-35010 (в каталоге см. ЭЛЕКТРИКА, КЛИМАТ-КОНТРОЛЬ -> ДАТЧИКИ, ПЕРЕКЛЮЧАТЕЛИ, РЕЛЕ) расположен, на самом деле, ближе к салону/моторному щиту (а НЕ ближе к радиатору, как это указано на схеме), в каталоге он называется SENSOR, WATER TEMPERATURE (FOR E.F.I.), а экзист выдаёт 89422-35010 Датчик температуры жидкости двухконтактный, соответственно, к нему подходит фишка с двумя проводами.
Датчик температуры для компьютера (EFI) — стоит за патрубком термостата — выдаёт показания температуры ОЖ для управления инжектором, оборотами;

То есть на схеме каталога датчики №2 и №3 имеют не совсем корректное расположение относительно радиатора/моторного щита, учтите это при покупке новых датчиков.
