Замена ремня ГРМ на Логане 8 клапанов

Замена ремня ГРМ на Renault Logan 1.4 литра подробная инструкция с фото

Замена ГРМ Рено Логан 1.4 с 8 клапанным мотором должна проходить вовремя, иначе обрыв ремня газораспределительного механизма приведет к большим проблемам. Дело в том, что двигатель Renault Logan 1.4 литра гнет клапана при обрыве ремня. Утешает только одно, что клапанов мотор имеет всего 8, а замена ремня не является проблемой.

Сам мотор является технически не сложным. Всего один распредвал. Кроме прочего двигатель Рено Логан 1.4 K7J имеет небольшие габариты, поэтому в моторном отсеке довольно много места для работы. Двигатель расположен поперечно. Замена ремня ГРМ Renault Logan 1.4 должна осуществляться раз в 60 тысяч километров. Для того что бы добраться для ремня необходимо будет открутить шкив коленвала, снять приводной ремень Логана, снять верхнюю алюминиевую крышку газораспределительного механизма, а так же нижнюю пластиковую крышку. И вот перед вашим взором предстает ремень.

Замена ремня ГРМ Рено Логан 1.4 л.

Далее подробная инструкция по замене ремня ГРМ Renault Logan 1.4 Но для начало посмотрим на схему ГРМ.

Устройство привода ГРМ двигателя Рено Логан 1.4

  • 1 — зубчатый шкив коленчатого вала
  • 2 — зубчатый шкив распределительного вала
  • 3 — ремень привода ГРМ
  • 4 — натяжной ролик
  • 5 — зубчатый шкив насоса охлаждающей жидкости

Порядок действий по замене ремня ГРМ на данном моторе следующий —
1 — Отворачиваем шесть болтов крепления верхней крышки привода ремня, затем снимаем верхнюю крышку ремня привода ГРМ.
2 — Отвинчиваем болты крепления нижней крышки ремня привода ГРМ и снимаем её. Головкой «на 18» отворачиваем болт крепления шкива коленчатого вала, затем снимаем шкив.

3 — Теперь необходимо, не снимая ремня, прокрутить шкив распредвала до совмещения меток на ГБЦ и шкиве распредвала, как показано на фото. То есть установить его в ВМТ (верхняя мертвая точка).

Теперь необходимо заблокировать коленвал в положении ВМТ поршней 1-го и 4-го цилиндров. Для этого в блоке цилиндров двигателя Logan 1.4 есть специальная технологическая заглушка под датчиком сигнализатора аварийного давления масла (рядом с первым цилиндром). Откручиваем заглушку и вкручиваем туда специальный болт длинной резьбы не менее 75 мм, это не позволит провернуть коленвал по часовой стрелке.

Не проворачивая коленвал, откручиваем натяжной ролик ГРМ и снимаем ремень. При замене ремня, ролик меняем в обязательном порядке. При установке нового ремня необходим специальный ключ (с двумя рожками), для натяжения ролика ГРМ (подходит от моделей Лада). После того, как вы поставили новый ремень необходимо его проверить на натяжение. Смотрим следующее фото.

Если вы можете усилием большого и указательного пальцев руки перекрутить ремень, более чем на 60-70 градусов, то значит ремень натянут слабо, и его надо подтянуть еще. Проверку натяжения ремня проводите в месте между зубчатым шкивом распределительного вала и насоса охлаждающей жидкости. Перетягивать ремень так же не стоит, это может сократить ресурс самого ремня и помпы. После натяжения ремня не забудьте выкрутить болт из технологического отверстия.

Для окончательной проверки правильности установки ремня Рено Логан 1.4 проверните привод, после полного оборота шкива распредвала метки ГРМ должны совпадать. Если метки выставлены неверно нормально двигатель работать не будет.

Замена ремня ГРМ на Логане 8 клапанов

Замена ремня ГРМ на Логане занимает порядка двух часов, экономит порядка полутора-двух тысяч рублей. В процессе понадобится некоторый специфический инструмент, поэтому желательно подготовиться к процедуре.

Содержание статьи:

  • Необходимые инструменты
  • Снятие старого ремня
  • Установка нового, метки ГРМ
  • Видео

Для начала, стоит поговорить об элементарных вещах. Производитель регламентирует замену ремня ГРМ каждые 60 тысяч километров, при этом гарантируя пробег в 70 тысяч некритичным и, скажем так, спокойным. Но у большинства ремень ГРМ помирает уже через 50 тысяч километров.

Что касается с самого ремня, то лучше потратить на 500 рублей больше и приобрести оригинал, потому что многие дубли просто не попадают по меткам. Для данного двигателя это критично, потому что метки расположены на ремне, мало того, так двигатель еще и очень любит гнуть клапана.

Инструменты, которые пригодятся

Замена ремня ГРМ на Рено Логан 1,4, как уже сказано выше, требует определенного набора инструментов. Прежде всего, это ключи и головки на 16 и 8. Именно такой размер болтов выбрала французская компания.

Кроме того, пригодится маленькая трещотка с головкой на 10, а так же устройство для натяжения роликов. Итак, приступим непосредственно к замене ремня ГРМ на Логане 1,4 л, 8 клапанов.

Снятие ремня ГРМ на 8-клапанном Логане

Для начала, поддомкратим колесо, переднее правое, после чего откручиваем одну клипсу-саморез сверху справа, а вторую клипсу на нижней кромке бампера. Далее просто тянем пластиковую защиту на себя, оттягиваем в сторону, заворачиваем вниз, снимать полностью необязательно. Теперь, когда у нас свободно можно подобраться к болту коленвала, но пока его не трогаем. Нам сначала надо ослабить ремень генератора, который натягивается натяжителем. Вообще, тут должен быть натяжной болт, сначала откручиваем два фиксирующих, а потом выкручиваем натяжной, натяжитель пойдет вверх, что позволит снять приводной ремень. Теперь смело снимаем шкив коленвала.

Для того чтобы зафиксировать коленвал от проворота, можно посадить помощника в салон, он должен включить пятую передачу и удерживать педаль тормоза в нажатом состоянии. В таком случае провернуть колеса коленвалом сложнее всего. К слову, болт коленвала на 18, вот такие вот французы интересные.

Теперь идем в верхнюю часть. Здесь нам надо снять подушку для того, чтобы получить доступ непосредственно к кожуху ремня ГРМ. Проблема в том, как считают многие, что двигатель рухнет при отворачивании крепежных болтов, что на самом деле не является правдой — двигатель либо ляжет на защиту, либо между поддоном и защитой картера можно проложить металлическую пластину толщиной около 1 см. Тогда двигатель точно останется на месте.

Головкой на 16 откручиваем три болта крепления подушки к двигателю и два болта к кузову. Порядок не имеет значения. Снимаем подушку и получаем доступ непосредственно к двигателю. Теперь надо снять верхнюю крышку. Она крепится тремя болтами на 13 и одним на 10, он немного спрятан внизу. Вот тут очень пригодится трещотка. Не стоит бояться, если болты на 13 будут крутиться туго, это нормально. Для снятия крышки ее надо немного провернуть против часовой стрелки, чтобы высвободить от крепежного уха.

Ну и теперь надо снять нижнюю часть кожуха, она пластиковая. Два болта на 8 лучше откручивать сверху, и два снизу. Крышка снимается легко. Для финишной прямой надо снять натяжной ролик. Но прежде включаем пятую передачу, крутим переднее левое колесо до той поры, пока не увидим метку распредвала сверху. Ее положение не принципиально, главное ее просто видеть. В народе бытует мнение, что на головке есть метка, да она есть, но она не принципиальна, важно именно совпадение меток коленвал/распредвал. Поэтому, когда увидели метку, откручиваем ключом на 17 натяжной ролик, снимаем старый ремень ГРМ, устанавливаем новый.

Установка нового ремня ГРМ на Рено Логан 1,4

Итак, мы на финишной прямой, которая достаточно коротка. Берем в руки ремень и находим стрелки направления. Они должны быть направлены к передней части автомобиля при установке. Что касается меток, то с ними все просто, не так сложно, как многие думают. Берем в руки ремень, находим на нем поперечные метки. Каждая из них предназначена для своего вала. Так вот та, которая дублируется на внутренней части ремня, одевается на шестерню коленвала, а та, которая не дублируется на внутренней стороне — на распределительный вал.

Устанавливаем ремень ГРМ, предварительно проверив состояние помпы и натяжного ролика, после чего натягиваем ролик при помощи торкса, и трещотки, либо просто ключа торкс. Проворачиваем коленчатый вал на 2 оборота — это полный рабочий цикл, если никаких препятствий, то просто собираем на место, если препятствия есть, то желательно проверить совпадение меток, либо просто переустановить их.

Видео: замена ремня ГРМ на Рено Логан 8 клапанов

Замена ремня ГРМ Рено Логан

Рено Логан — бюджетный автомобиль с простой конструкцией, ремонт которого не требует много времени, а потому является дешёвым. Даже полноценная замена ремня ГРМ Логан на оригинальный новый компонент не потребует серьёзных затрат и не влетит автовладельцу «в копеечку».

Когда нужно менять ремень ГРМ на Renault Logan?

При обрыве ремня ГРМ всегда происходит встреча клапанов с поршнями. Клапаны загибаются и перестают выполнять возложенную на них функцию.

Согласно регламенту автопроизводителя, проверка состояния зубчатого ремня осуществляется один раз в 15 тыс. км, а замена — с периодичностью в 60 тысяч. Но в российских условиях на Рено Логан замену ремня ГРМ лучше выполнять уже после 45-50 тыс. км пробега либо 1 раз в 4 года — если за этот период машина не накрутит пробег в полсотни километров.

Нельзя продолжать ездить на автомобиле после 60 тыс. км пробега со старым ремнем, даже если внешне он и ролик (ролики) выглядят идеально.

Внутренние повреждения, возникающие из-за естественного старения, вы не определите на глаз.

Ремень меняется досрочно, если:

  • на его поверхности следы масла;
  • заклинила помпа или ролик ГРМ;
  • есть внешние признаки нарушения целостности ремня: трещины, отслаивания, надрывы;
  • ремень перескочил на один или несколько зубьев.

Попадание масла на ремень очень опасно. Под его воздействием резина быстро разрушается, обрыва вряд ли удастся избежать. Необходимо не только поменять ремень, но также выявить и устранить причину, по которой смазка попала под крышку ГРМ. Чаще всего это происходит из-за износа сальников валов.

Артикулы

Автомобили Renault Logan для российского рынка оснащались бензиновыми силовыми установками 3 видов:

  • 1.4 литра K7J (75 л.с. и 8 клапанов);
  • 1.6 литра K7M (84 л.с. и 8 клапанов);
  • 1.6 литра К4М (102 л.с. и 16 клапанов).

Рестайлинг 2008 года не затронул силовые установки, компонент ГРМ остались прежними.

В связи с тем, что на первых двух моторах стоит по одному распределительному валу , а на третьем — два распредвала, ремни имеют разное число зубцов и разную длину.

У двигателей K7J и K7M ремни имеют по 96 зубьев. Они считаются заменяемыми. Их оригинальные номера таковы:

  • ремкомплект, включающий в себя ремень, ролик и помпу: 7701472725;
  • ремень: 7700273279,7700273280, 7700273611, 7700273650, 8200537021;
  • ролик: 7700273277, 8200102612, 8200211784;
  • помпа: 7700861686, 8200146298.

Ремнем ГРМ приводится в действие и водяной насос (помпа), поэтому менять нужно и эту деталь. Не поменять помпу равносильно тому, что не заменить ролик.

Читать еще:  Обзоры популярных моделей Dodge

На 16-клапанном К4М другая ГБЦ, в которой два распределительных вала. В приводе ГРМ-механизма уже 2 ролика, сам ремень — более длинный (132 зуба). Но помпа точно так же приводится в действие зубчатым ремнем, а значит, менять нужно и ее.

  • комплект ГРМ без помпы: 130C17529R, 7701477014;
  • с помпой: 7701471974;
  • ремень: 7700101248, 7700113558, 8200537026;
  • натяжной ролик: 77 00 108 117, 8200244615;
  • паразитный (ведущий) ролик: 7700 107 150;
  • помпа: 7700105176, 8200428447.

Как поменять ремень ГРМ на Логане?

Рассмотрим процедуру замены на восьмиклапанном двигателе. Понадобится:

  • домкрат;
  • подпорка для поднятой машины;
  • набор инструмента;
  • динамометрический ключ;
  • запчасти (комплект ГРМ).

Порядок выполнения работ таков:

  • Поднимите автомобиль на подъемнике или поддомкратьте его со стороны правого переднего колеса. Установите подпорку и уберите домкрат.
  • Снимите колесо, защиту двигателя и пластиковый подкрылок, так как он мешает откручивать шкив коленвала.

  • Теперь отворачивайте гайку на 18, крепящую шкив . Для фиксации вала на МКПП включите высшую передачу и держите в нажатом положении тормозная педаль. Тут без помощника не обойтись никак.
  • Под масляный поддон двигателя поместите широкую доску и немного поддомкратьте силовой агрегат. Доска нужна, чтобы домкратом не повредить поддон.
  • Двигатель крепится на раме подушкой на 3 болтах. Открутите их и еще 2 болта, которыми опора крепится к лонжерону. Все болты на 16.
  • Демонтируйте подушку двигателя.
  • Снимите ремень генератора при помощи ключа на 13.
  • Теперь демонтируйте верхнюю часть кожуха ГРМ, которую держат шесть болтов на 13 и на 10 мм. Затем нижнюю, ее держат 2 болта на 8 мм.
  • Выставьте коленвал в положение ВМТ первого цилиндра (при этом метка шестерни распредвала станет напротив буквы D, выбитой на ГБЦ).

  • Открутите натяжитель ремня, который крепится с помощью болта на 16 мм.
  • Теперь снимите старый ГРМ-ремень и его ролик.
  • Установите новые запчасти. Обратите внимание на метки с внутренней стороны ремня — они должны соответствовать меткам на шестернях коленчатого и распределительного валов. На наружную часть ремня нанесена стрелка, по которой ремень должен вращаться при работе.

  • С помощью нового ролика натяните ремень. Правильное натяжение не допускает выворот ремня более чем на 90 градусов.

  • Проверните несколько раз коленвал и посмотрите, не сбились ли метки.
  • Если все в порядке, выполняйте сборку в обратном порядке.

Есть ли разница в ремонте моделей на 8 и 16 клапанов?

Разница есть. Первый момент — это количество роликов (на 16 клапанах их 2), второй — наличие меток, по которым производится установка. На 16-клапанной модели важно правильно выставить 2 распредвала относительно друг друга. Для этого нужны дополнительные инструменты: шаблон для фиксации валов, стопорящий коленвал болт, шестигранные ключи. С 8-клапанной машиной сладить проще.

Как выполняется замена ремня ГРМ Renault Logan на 16 клапанов, показано на следующем видео:

Ремень ГРМ — проверка натяжения, и замена зубчатого ремня


Ремень ГРМ заменяется через каждые 60 000 км. пробега, кроме того ремень нужно периодически проверять (раз в 15 000 км) и если на нём обнаружатся трещины, расслоения, деформации, сладки, следы масла, то ремень заменяется. В случае обнаружения следов масла на ремне нужно немедленно устранить причину замасливания. (вероятнее всего это из-за сальников коленвала и распредвала).
Обрыв ремня ГРМ, износ или срез его зубьев могут привести к повреждению двигателя и дорогостоящему ремонту.


Устройство газораспределительного механизма: 1 – зубчатый шкив коленчатого вала; 2 – ремень привода ГРМ; 3 – ролик натяжного устройства; 4 – зубчатый шкив распределительного вала привода выпускных клапанов; 5 – зубчатый шкив распределительного вала привода впускных клапанов; 6 – опорный ролик; 7 – зубчатый шкив насоса охлаждающей жидкости

Как проверить ремень ГРМ

Для проверки ремня ГРМ оторачиваем верхнюю крышку ремня, которая держится на 6-ти болтах, и снимаем её


1 — два болта («на 16») , 2 — три болта («на 13») , 3 — один болт («на 8»)

После снятия крышки станет виден ремень. Берём ключ с головкой «на 18» и начинаем проворачивать шкив коленвала (за его болт) и осматриваем постепенно ремень по всей его длине участок за участком на наличие дефектов. .

Для точной проверки натяжения ремня ГРМ на сервисах используют специальный прибор. Чтобы приблизительно определить натяжение ремня самостоятельно, нужно взять ремень двумя пальцами и попытаться перекрутить его вокруг своей оси (см. рисунок). Если удастся перекрутить ремень больше чем на 70°, то его необходимо подтянуть.

Чтобы подтянуть ремнь ГРМ, нужно открутить два винта и снять нижнюю крышку.

На натяжном ролике ремня ГРМ ослабляем гайку обычным ключом. Берём специальный ключ для подтягивания ремня (в запчастях можно купить такой ключ для ВАЗов — он подходит) и вращаем им против часовой стрелки, чем и подтягиваем ремень. Подтянув ролик затягиваем его ослабленную гайку.

Теперь проверяем натяжение ремня как это описано выше, предварительно провернув на несколько оборотов шкив коленвала ухватившись за его болт.

Замена ремня ГРМ

Снимите защиту двигателя, ремень привода вспомогательного оборудования, обе крышки ремня ГРМ, шкив коленчатого вала (заблокировав для его оторачивания маховик с помощью отвертки).


красной стрелкой помечено куда нужно вставить отвёртку чтобы заблокировать маховик для оторачивания и снятия шкива

Выверните пробку из отверстия 2 для пальца ВМТ (она расположна на блоке около первого цилиндрв)

Теперь устанавливаем 1-й поршень в положение ВМТ. Вкрутите болт крепления шкива коленчатого вала с втулкой (или с несколькими шайбами).

Прокрутите коленчатый вал по часовой стрелке так, чтобы шкив распределительного вала остановился своей треугольной меткой 1, посередине метки 2 расположенной на крышке ГБЦ.

Теперь вставляем установочный палец ВМТ в отверстие. Прокрутите, если нужно, коленчатый вал по часовой стрелке и вставьте палец ВМТ до полной блокировки коленчатого вала.

Примечание. Специальный установочный палец можно заменить обычным болтом М10, длинна резьбы которого должна быть не менее 75 мм. Если резьба длиннее, то укоротите её навернув на болт гайки и шайбы.

После вворачивания установочного пальца, коленвал невозможно будет провернуть по часовой стрелке.

Отверните гайку крепления натяжного ролика 7
Снимите ремень ГРМ и натяжной ролик.

Внимание. После того как ремень снят валы поворачивать нельзя !

Установка

Установите натяжной ролик. При это отверстия должны быть снаружи.

Устанавливаем новый ремень ГРМ, при этом следим чтобы стрелка напрвления ремня, которая на нём нарисована, была ориентирована по направленюи часовой стрелки (б).


Совмещаем при этом метки )

устанавливается ремень ГРМ на свои места в следующем порядке:
шкив коленчатого вала, натяжной ролик, шкив распределительного вала, шкив насоса системы охлаждения.

Натяните ремень ГРМ как это описано вначале страницы.
После этого выверните установочный палец. Проверните коленвал на два оборота, совместите метки на шкиве и крышке ГБЦ и заверните снова установочный палец в отверстие для проверки положения ВМТ первого поршня. Если нужно переустановите ремень.

Выверните установочный палец и установите все снятые детали в обратном порядке.

Рекомендуется проверить натяжение ремня на СТО с помощью специального прибора — тензометрического тестера.

Прижмите натяжной ролик к ремню ГРМ.

Затяните гайку натяжного ролика.

Извлеките палец ВМТ.

Установите приспособление для предварительного натяжения ремня ГРМ на шкив 10 распределительного вала

Создайте предварительное натяжение в точке 11 с усилием 10 Нм

Установите приспособление Mot. 1135–01 12. Натяните ремень ГРМ, прокрутив натяжной ролик с помощью против часовой стрелки. Отрегулируйте натяжение ремня ГРМ с помощью датчика в пределах 165 ± 10 Гц.

Затяните гайку натяжного ролика с моментом 50 Нм.

Прокрутите коленчатый вал на два оборота.

Установите палец ВМТ.

Извлеките палец ВМТ.

Установите снова приспособление для предварительного натяжения ремня ГРМ на шкив 10 распределительного вала

Создайте предварительное натяжение в точке 11 с усилием 10 Нм

Проверьте натяжение ремня ГРМ с помощью танзометрического датчика. Оно должно быть в пределах 165 ± 10 Гц.

Если натяжение ремня выходит за требуемые пределы, произведите регулировку и натяжение сначала. Если натяжение отрегулировано правильно, проведите установку всех ранее снятых элементов и деталей.

Метки ремня ГРМ и его замена Рено Логан 1,4 и 1,6

Причины!

Ремень ГРМ может порваться по разным причинам

Из всего вышесказанного мы поняли, что на всех типах двигателей автомобиля Рено Логан при обрыве ремня ГРМ происходит загиб клапанов. И ниже мы опишем причины почему вообще происходят обрывы и как этого избежать.

  • Износ ремня ГРМ (низкое качество либо технический износ), попадание масла и т.д
  • Попадание различных инородных тел под ремень
  • Заклинивает помпа
  • Заклинивает или отпускается натягивающий ролик(и)
  • Заклинивает коленчатый или распределительный вал

Чтобы не беспокоиться о состоянии ремня ГРМ, необходимо постоянно следить за его внешним состоянием, степенью натяжения, проводить замену согласно регламенту или менять незамедлительно если на нём имеются какие-либо повреждения. Следить за тем, чтобы на ремень не попадало масло и другие жидкости (служит началом преждевременного износа).

Последствия обрыва ремня ГРМ

Это когда-то было поршнем и частью двигателя

Если при обрыве ремня ГРМ загнуло только клапана, можно сказать, что это большое везение. В некоторых ситуациях при такой поломке могут пострадать сами поршни, поверхности цилиндров.

Симптомы и поведение автомобиля при которых необходима замена ремня ГРМ

В результате повышенных нагрузок или износа шатунно-поршневой группы, ремень ГРМ может перескочить на один виток, в результате чего, двигатель начнёт троить и работать не стабильно. Это явление является симптомом к проверке состояния ремня и правильности его установки.

Цепь или ремень

Среди автовладельцев ходит постоянно спор, что лучше: цепь или ремень ГРМ. Однозначного ответа просто не существует, так как каждый тип имеет свои преимущества. Согласно мнению многих автомобилистов, цепь намного прочнее, при этом имеет больший срок эксплуатации. Ее обрыв при работе крайне маловероятен. При этом с цепью ГРМ вам не придется беспокоиться о растяжении.

С другой стороны, конечно же, она имеет ряд недостатков. Цепи стоят дороже ремней, их намного сложнее надевать, а также она производит много шума при работе. Что самое главное – на заводе «Рено» устанавливают именно ременной привод. Если не хотите экспериментировать, рекомендуем ставить классический ремень от Renault, тем более что регламент замены ремня ГРМ Renault Logan относится именно к ремешку, а для цепей вам придется определять срок службы по мере использования самостоятельно.

Процедура замены: моторы К7J и К7М 8 клапанов

Прежде чем приступать, внимательно прочитайте инструкцию и убедитесь, что такая работа окажется вам по плечу. Если неправильно выставите метки ГРМ «Рено-Логан», то будет нарушена синхронизация коленчатого и распределительного валов. Чем это грозит – мы уже писали ранее.

Читать еще:  Цветовой рейтинг самых продаваемых авто в России

Ели сомнений нет, тогда придерживайтесь следующего порядка действия:

Приподнимите автомобиль с правой стороны домкратом и демонтируйте переднее правое колесо.
По правую сторону мотора будет установлен специальный металлический щиток для защиты от грязи. Его нужно демонтировать. Далее нужно снять ремень привода генератора, который мешает получить доступ к месту установки ГРМ.
При помощи гайковерта или ручного инструмента открутите крепежный болт шкива коленчатого вала и снимите деталь с агрегата. Гайковерт предпочтительнее, поскольку вращать ключом в ограниченном пространстве будет неудобно.
Под мотор машины необходимо установить подставку, чтобы при демонтаже правой опоры ничего не рухнуло. Если не хотите демонтировать защиту картера, то можно найти специальный продолговатый брусок, сечение которого будет меньше отверстия в защите для слива моторного масла. Его ставят как раз под это отверстие.
Далее необходимо отсоединить трубку, которая используется для продувания адсорбера

Осторожно отведите ее в сторону и закрепите изолентой или другим способом, чтобы она не мешала в ходе работ.
Далее вам понадобится ключ на 16. Правая опора мотора крепится к агрегату ГРМ и корпусу пятью болтами

Необходимо открутить их и снять опорный узел.
Обязательно вытащите щуп, чтобы случайно не повредить его. Отверстие рекомендуется заделать. Для этого можете использовать пластиковую крышку подходящих размеров или ее аналог.
Через нижний проем моторного отсека необходимо снять защитную панель. Она закреплена на механизме тремя болтами: один сверху и два по бокам. Производители используют болты на 10 или 8. Здесь все зависит от года выпуска автомобиля.
Выше защитного кожуха находится металлическая крышка. Ее также нужно снять, открутив пять болтов по бокам. Понадобятся несколько ключей (на 10, 13 и 16).
Далее важный шаг – установка метки ГРМ «Логан»
Механизм нужно выставить так, чтобы метка на шкиве распределительного вала совпала с аналогичной, отлитой на корпусе клапанной крышки.
Внимание! Во всех последующих работах строго запрещено проворачивать коленчатый или распределительный вал отдельно друг от друга, нарушая их синхронизацию. Демонтаж начинают с натяжного ролика, открутив его ключом на 16.
Как только натяжка исчезнет, достать ремень не составит труда.
Очистите от грязи все шкивы и ролики
Будьте осторожны и не проверните случайно коленвал или распредвал.
Закрепите натяжной валик на место, слегка ослабив его.
Натяните новый ремень. На изделии имеются две метки: нижнего и верхнего положения. Они должны совпадать с аналогичными значками на шкивах.
Выполните натяжку ремня и соберите конструкцию в обратном порядке.

Актуальный вопрос – как проверить ремень ГРМ на Renault Logan, в частности, натяжение? Здесь необходимо на самом длинном участке попробовать провернуть ремень перпендикулярно оси. Он должен поворачиваться на 90 градусов. Если этот показатель больше или, наоборот, ремень практически не поддается, то следует отрегулировать натяжение. Также можно руководствоваться двумя отверстиями на натяжном ролике. При заводской регулировке они стоят параллельно ремню, который идет ниже ролика.

Как видно, самое важное – это убедиться, что фаза не нарушена, а коленчатый вал установлен в синхронное положение с распредвалом. Перед сборкой всегда проверяйте, все ли метки выставлены правильно

В конце остается запустить мотор и убедиться, что агрегат работает нормально и никаких шумов от роликов или шкивов нет. Как правило, при замене ремня ГРМ меняют и ролики, последние часто стираются, ослабляя натяжение.

Смена ремня

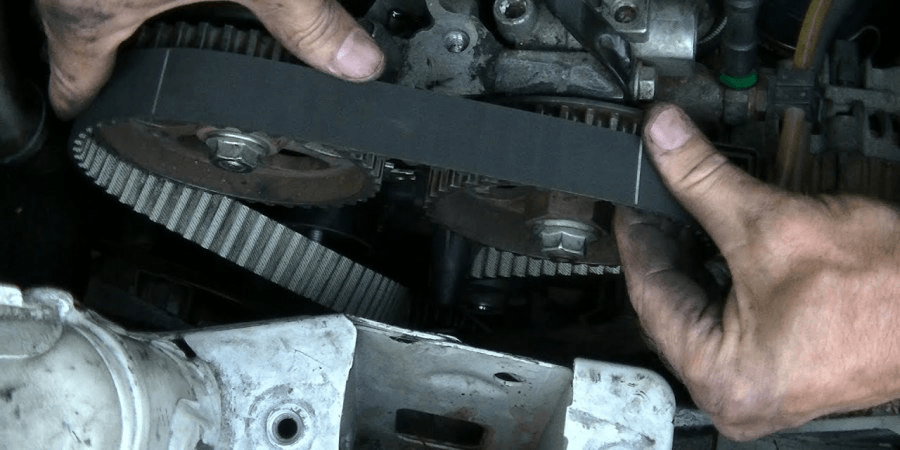

Новый ремень ГРМ — направленный, на нем есть метки, которые должны совпадать с метками на шкивах. Если ваш натяжной ролик в хорошем состоянии и не требует замены, его все же лучше снять. Так мы получим больше пространства для замены ремня. Снимаем старый ремень ГРМ и устанавливаем на его место новый. В первую очередь устанавливаем его на распредвалы так, чтобы он не провисал, после чего натягиваем на помпу и паразитный ролик.

При замене ремня следите за тем, чтобы шкивы не проворачивались. Небольшое отклонение на один зубец недопустимо. Когда ремень ГРМ установлен, проверьте совпадение меток на ремне и шестернях валов (см. рис. 3) — если они совпадают, можно собирать ГРМ.

Установите натяжной ролик и подтяните с его помощью ремень ГРМ. Узнать, насколько хорошо натянут ремень просто — попробуйте отвести его пальцем вверх или вниз. Если ремень отклоняется более чем на толщину пальца — нужно подтянуть ролик. Когда нужная сила натяжения достигнута, собираем газораспределительный механизм.

Устанавливаем на место заглушки на распредвалы. Еще раз убедитесь что метки на всех шкивах совпадают с ответными на корпусе двигателя, после чего выкручивайте болт и закрывайте отверстие пробкой. Соберите корпус ГРМ, поддомкратьте двигатель и поставьте на место правую подушку. Снимаем мотор с домкрата и ставим защиту картера. Возвращаем на место ресивер, одеваем пыльник и ставим на место колесо.

Замена на 8-клапанном двигателе

Перед дальнейшей разборкой механизма следует установить коленчатый вал в необходимое положение вращением болта крепления шестеренки распредвала. Метка на шестерне должна совпасть с латинской буквой D (логотип Dachia) на корпусе головки цилиндров. Как выглядит совмещение меток Рено Логан до замены ремня ГРМ, видно на фото:

Дальнейшие действия выполняются по алгоритму:

  1. Ослабить болт натяжного ролика и отпустить натяжение ремня ГРМ.
  2. Извлечь ремень. Удобнее это делать вместе с шестеренкой коленвала, она стягивается за 2 болта, вкручиваемые в технологические отверстия.
  3. Демонтировать натяжной ролик, очистить и протереть все внутренние поверхности.
  4. Установить на ось новый ролик и наживить гайку.
  5. Надеть новый ремень на шестерню коленвала Рено Логан таким образом, чтобы белая полоса на нем совпала с меткой на шестеренке.
  6. Поставить шестерню вместе с ремнем на место и надеть его на остальные шкивы, натягивая вручную. При этом его верхняя белая полоса должна встать напротив метки распредвала и литеры D.

Внимание! Устанавливать новые детали нужно с соблюдением направления вращения механизма, ориентируясь по нарисованным снаружи ремня стрелкам. Пользуясь случаем, перед установкой и сборкой рекомендуется проверить состояние всех сальников на предмет протечки масла

Также следует убедиться в работоспособности подшипника помпы, проверив его люфт. Возможно, произвести замену износившихся деталей не удастся, но вы будете осведомлены о грядущих неисправностях и сумеете подготовиться

Пользуясь случаем, перед установкой и сборкой рекомендуется проверить состояние всех сальников на предмет протечки масла. Также следует убедиться в работоспособности подшипника помпы, проверив его люфт. Возможно, произвести замену износившихся деталей не удастся, но вы будете осведомлены о грядущих неисправностях и сумеете подготовиться.

Немаловажный вопрос, как натянуть ремень ГРМ Рено Логан. Сначала надо убрать слабину со стороны помпы, слегка повернув ключом за шестерню распределительного вала. Обеспечив натяжку, возьмите круглогубцы и вставьте в отверстия натяжного ролика. Поверните его против часовой стрелки примерно на 80° и зафиксируйте гайкой. Натяжение ремня достаточное, если на свободном участке его удается повернуть вокруг собственной оси не больше, чем на 90°.

Важно не перетянуть ремень ГРМ, дабы не вызвать повышенный износ подшипника помпы. По окончании операции сделайте 1—2 оборота коленвала и убедитесь, что натяжка не ослабела и ничто не препятствует вращению

Остается произвести сборку автомобиля и проверить его на ходу. Как правильно выполнить замену ремня Рено Логан, подробно рассказано на видео 1:

Как самостоятельно поменять расходники

Начинается замена ремня ГРМ следующим образом: на поддомкраченном автомобиле сперва снимается правое колесо с передней оси. За стойкой, откроется доступ к черной пластиковой защите, которая зафиксирована небольшой гайкой. Она откручивается вручную и кожух демонтируется. На следующем этапе требуется извлечь ремень привода и ключом №15 послабить натяжной ролик. Это позволяет без сложностей стянуть ремень со шкива. Находится сливное отверстие масляного картера мотора. Оно дислоцируется правее к переднему краю картера на моделях Рено Сандеро с двигателем в 1.4 л и 1.6 л. Заглушка отверстия подпирается пеньком (бруском). Теперь машина немного опускается на домкрате, что дает возможность приподнять силовую установку на импровизированной опоре.

После опора будет снята. Сначала в подкапотной зоне, поблизости с щупом для проверки уровня масла, окручиваются три болта с головками под шестигранник на 16. Верхний каркас механизма ГРМ зафиксирован 4-мя болтами на 13 и одним 10-милиметровым болтом. Кожух беспрепятственно снимается, когда они выкручены.

Болты снизу (2 штуки) смазываются герметиком. Промазывать следует добротно, так как это влияет на срок службы нового комплекта. Также герметик – это своеобразная защита клапанов.

Шкив распредвала газораспределительного механизма на Рено Сандеро имеет узнаваемые каналы, которые размещены по окружности. В один из них вставляется брусок или стержень, чтобы застопорить вращение шкива. Количество болтов, которые следует открутить – четыре. Они легко выкручиваются ключом на 18, без применения усилий.

Используя ключ, вал проворачивается до следующего совмещения рисок – отметка белого цвета встанет параллельно маркеру «D» в корпусной части двигателя. Это предотвратить повреждение клапанов. Близ шкива коленвала подобной отметки не предусмотрено, поэтому необходимо вооружиться карандашом и нанести ее. При монтаже шестерня вновь возвращается в исходное положение.

Для снятия ремня ГРМ с Renault Sandero следует ключом №13 послабить натяжной ролик. Шестерня коленвала снимается вручную или с использованием пассатижей, которые вытягивают ее за болты. Болты заранее ввинчиваются в пазы на шестерне. Не забудьте про метки ГРМ. Теперь можно устанавливать новый ремень ГРМ. Процесс полностью обратен разборке. Следует соблюсти полное совпадение меток на шкиве и зоне, где отмечен ремень, иначе возникает вероятность повреждения клапанного механизма, что на моторе 1.6 и 1.4 от Рено Сандеро не редкость. Так что помните, что метки ГРМ обязательно соблюдать.

ManOnTheOneRun › Блог › Замена ремня ГРМ Рено Логан 1.6 8V…

В общем решил на досуге написать как менять грм на Логане=)
машинка эта мне уже стала как родная))

На Рено Логан замена ремня ГРМ предписана каждые 60000км пробега…
Шутить с этим сами понимаете не надо…

Для замены нужно:

1)Ослабить гайки правого переднего колеса, поддомкратить машину.снять колесо…

2)Снять защитный пыльник…

3)откручиваем ролик натяжения поликлинового ремня ключом на 13мм…
ключом с головкой на 18мм откручиваем болт шкива КВ…

4)откручиваем 6 болтов крепления защиты картера…

5)ключом с головкой на 16мм откручиваем верхнюю подушку крепления двигателя

6)ключами на 13 и 10мм откручиваем крышку ГРМ.и ключом с головкой на 8мм нижнюю пластиковую защиту ГРМ

7)Для замены куплен вот такой комплект

8)устанавливаем зажигание в ВМТ 1го цилиндра…
метка на распредвала смотрит на букву «D»…на шкиве коленвала тоже есть метка в виде точки…

Читать еще:  Как понять, что шина изношенаПоделиться: Twitter Facebook ВКонтакте Одноклассники Telegram Whatsapp Как определить износ шины? На первый взгляд всё кажется проще простого, надо поделить остаток высоты протектора на изначальную высоту, однако, результат этих действий будет ошибочным

метки для практичности можно отметить корректором.

Откручиваем ключом на 16мм ролик натяжения .меняем ремень…

9)проверяем метки зажигания

10)Проверяем натяжку ремня…если ремень можно вывернуть на угол больше 90град.то подтягиваем ещё…

Сборка в обратном порядке…
также нужно будет поменять ролик натяжения поликлинового ремня…

Всем спасибо за внимание)

Комментарии 58

Это не поликлиновый, а Сервисный ремень!

Походу кто-то переотмечал нг))))ахах

Как откручивали болт коленвала, который держит шкивы? Как фиксировали коленвал?

У ренохи если не ошибаюсь цилиндры идут с права на лево, верно?

Помнится что отсчёт идёт от КПП

В каком мануале указана замена раз в 60 000км? У меня такой же ларгус, двигатель 1,6 8клапанов, 2013 год. В заводской указан интервал 120 000км.

В ЭТОМ И ПАРАДОКС! У Рено замена раз в 60 000 км, а у Ларгусов раз в 120 000 км по регламенту.

ВАЗ, он ведь надежней.

В ЭТОМ И ПАРАДОКС! У Рено замена раз в 60 000 км, а у Ларгусов раз в 120 000 км по регламенту.

на логан/сандеро 2 замена ремня на 90тыс по мануалу.
мотор k7m 812
видимо у них рекомендации тоже не инженеры, а маркетологи делают.

Как натягивать то ремень ГРМ почему не показал?

С трещинами — менять. Клапана гнуться при обрыве ремня.

Гнутся при обрыве

Ну да. При «съедании» зубов ремня — тоже гнутся.

Люди добрые, а скажите пожалуйста у меня следующая ситуация. Логан 1.6л (8кл), год 2011. Заказал ГРМ комплект с каталожным номером 77 01 477 024, заранее все просмотрел и выяснил что на первом логане и на рестайле запчасти вроде как одинаковы. Отвез дилеру менять, а мне звонят мол они разные. Кто скажет так ли это, или мне дилер пытается втюхать детали со своего склада по немыслимой цене?
P.S. запчасти + работа от дилера по акции составляет 9300руб примерно.

Отличаются помпа и ролик.
Но все взаимозаменяемо

Скажите вы в каком году меняли ремень ГРМ и где вы его покупали ?

Люди добрые, а скажите пожалуйста у меня следующая ситуация. Логан 1.6л (8кл), год 2011. Заказал ГРМ комплект с каталожным номером 77 01 477 024, заранее все просмотрел и выяснил что на первом логане и на рестайле запчасти вроде как одинаковы. Отвез дилеру менять, а мне звонят мол они разные. Кто скажет так ли это, или мне дилер пытается втюхать детали со своего склада по немыслимой цене?
P.S. запчасти + работа от дилера по акции составляет 9300руб примерно.

О с вас дилер еще по божески запросил. С меня запросили со всеми скидками 15430 руб. + еще говорят мы вам общее ТО проведем со всеми скидками 9700 руб. Вообщем 25000 выкатили. Я отказался.

Люди добрые, а скажите пожалуйста у меня следующая ситуация. Логан 1.6л (8кл), год 2011. Заказал ГРМ комплект с каталожным номером 77 01 477 024, заранее все просмотрел и выяснил что на первом логане и на рестайле запчасти вроде как одинаковы. Отвез дилеру менять, а мне звонят мол они разные. Кто скажет так ли это, или мне дилер пытается втюхать детали со своего склада по немыслимой цене?
P.S. запчасти + работа от дилера по акции составляет 9300руб примерно.

Да, на рено всигда проблемы с подбором запчастей особено если это переходная модель. Вот на рено симбл 5 видов рулевых тяг 3 вида ступечных подшипников и т.д.

машина пробегом в 10 тыс, но её 5 лет, есть смысл менять? По регламенту конечно да, но вы как считаете?

Метки ремня грм и его замена Рено Логан 1.4 и 1.6

Одну из главных функций в седане французского производства Рено Логан выполняет (ГРМ) газо-распределительный механизм. Насколько качествен и надежен ремень данной системы, настолько и оптимально работает силовой агрегат машины и создает усилие для движения автомобиля. Достаточно часто необходима замена ремня ГРМ, и нужно четко соблюдать все правила, в том числе помнить про метки ГРМ.

Причины для замены

Конструктивно ремень ГРМ на Рено Логан обладает особенностью, которая определяет неисправность в клапанной системе при работе с поршневой группой, когда происходит обрыв ремня. Данная характеристика присуща моторам на 8 и 16 клапанов. Если же на 1.6 литровом двигателе последствия обрыва ремня будут незначительны, то на авто с 16-ти клапанным механизмом придется значительно потратиться на покупку новых комплектующих, а вот замена ремня ГРМ вполне осуществляется самостоятельно.

Какова периодичность замены и как долго можно ездить на старом ремне 1.6 л, когда в моторе 8 и 16 клапанов? Автоконцерн советует проводить замену при регламентном ТО после 90 тыс. км пробега. При этом, исключается потребность при использовании машины в протяжке всего узла. Замена ремня ГРМ обязательна, и поэтому каждый владелец авто, должен знать про метки ГРМ.

Силовой агрегат объемом на 1.4 л использует цепную передачу для привода, которая имеет отрицательный момент – повышенный шум на моторах 8 и 16 клапанов. Вторым минусом является высокая стоимость расходника в случае замены (двигатель на 1.4 л на Рено Логан, в отличие от 1.6 л). При этом бесспорным плюсом является отсутствие обрывов цепи и невозможность деформации клапанов. Кроме того, ресурс данной запчасти гораздо выше на двигателе объемом в 1.4 л, чем при использовании ремня.

Стаж эксплуатации и многолетний опыт использования и проведения ремонтных мероприятий автолюбителями без помощи специалистов свидетельствует о противоположном. Хотя в целом Рено Логан известен как надежный и неприхотливый автомобиль, но именно ГРМ – его ахиллесова пята. В реальности ременной элемент ГРМ не может прослужить 90 тыс. км и более. Он до этого изнашивается естественным образом. Кроме того, быстрому выходу из строя способствует несвоевременное проведение профилактической протяжки механизма.
Поэтому существует рекомендация, для ответственных водителей, выполнять самостоятельно протяжку ГРМ Renault Logan с периодичностью раз в 15 тыс. км. Это увеличить срок службы комплекта, а замена ремня ГРМ должна проводиться не чаще одного раза на каждые 60 тыс. км.

Какие могут быть последствия

На фотоснимках из интернета можно увидеть деформированные клапана – вот результат несвоевременной установки нового расходника (ремня ГРМ). Основными предпосылками профилактических действий и дальнейшей установки нового узла на мотор 8 и 16 клапанов, являются выход из строя либо же обрыв комплектующей.

При обрыве поршень, встречая клапан, изгибает его. Деформация происходит из-за особенностей, заложенных в конструкцию именно поршневой группы. Если произошел обрыв ремня, то данного момента (изгиба клапанов) практически не избежать, а результат для двигателя оказывается очень плачевным. Поэтому, чтобы не менять в дальнейшем комплект изогнутых клапанов следует своевременно устанавливать новый элемент самостоятельно или же заехать на СТО, там мастера осуществят качественный ремонт, и при этом обязательно обращают внимание на метки ГРМ. Из-за того, что поршень деформирует при встрече клапан, то установка нового комплекта существенно ударит по карману автовладельца. Для того, чтобы не столкнуться с подобной ситуацией следует в предписанное время проводить замену старой комплектующей.

Особое внимание необходимо сосредоточить на моменте покупки нового ремня. Это связано с функцией, которую выполняет ремень на машине. Она очень важна и может стать причиной более существенной поломки (изгиб клапанов) и в дальнейшем значительных денежных расходов. Поэтому для замены данной запчасти на Рено Логан следует придерживаться рекомендаций французского автопроизводителя и останавливать свой выбор только лишь на ремнях оригинального производства. Это даст возможность избежать ситуации с деформированием клапанов.

Процесс замены ГРМ на Рено Логан

Технология установки новой комплектующей на французском седане Renault Logan состоит из ряда последовательных операций, которые качественно расписаны и представлены на фотоснимках в Интернете:

  • Для начала автомобиль поддомкрачивается, таким образом, чтобы правое колесо передней оси висело в воздухе.
  • После снимается каркас картера силового агрегата, который фиксируется болтами и демонтируется правый пластмассовый брызговичок, который крепится несколькими пистонами.
  • Теперь водителю без второго помощника не обойтись. Его задача – «втопить» пятую передачу и выполнить нажатие на педаль тормозной системы, параллельно водитель проводит съем болта шкива от коленвала, используя ключ на 18.
  • Затем проводится демонтаж опоры мотора. Она фиксируется пятью болтами на седане Рено Логан с 16-тью клапанами и V-образным двигателем.
  • Теперь можно провести стягивания ремня ГРМ из базового места.
  • Выкручивается болт ролика, предназначенного для натяжки (ключи № 10 и 13). Для снятия ролика с насоса гидроусилителя руля, его следует проворачивать по часовой стрелке.
  • Защитный каркас ГРМ демонтируется также при помощи ключей.

Когда крышка ГРМ снята, выполняется замена ремня ГРМ старой детали новой. Она предусматривает:

    • Вначале метки ГРМ распредвала устанавливается вверх, чтобы выполнить дальнейшую установку правильно.
    • При этом метки ГРМ на распредвале и ремне Renault Logan могут не совпадать из-за различия в конструкциях, но при прокручивании ремня метки однозначно совпадут, основное это выбрать качественную комплектующую и приобрести ременной элемент.
    • Если же при прокручивании старая риска ремня становится в одно положение с меткой на распредвале, ее нужно пометить маркером непосредственно на ремне.
    • Затем выкручивается (но более лучше припускается) гайка фиксации комплектующих и демонтируются навесные узлы вместе с роликом.
  • Новые детали, как и ролики, имеют также риски и направления, нанесённые производителем, которые должны соответствовать меткам на старых запчастях.
  • При монтаже нового ремня и ролика следует обратить внимание на обозначения на коленвале и распредвале Renault Logan, чтобы совместить их с рисками на новом механизме при сборке.
  • Используя спецключ производиться натяжка нового расходника и ролика.
  • После выполняется проверка правильности натяжения ремня. В случае возможности проворота механизма на угол более 900, новую комплектующую требуется подтянуть. После затяжки система собрана и считается готовой к работе.
  • Процесс сборки выполняется по обратной схеме. И можно считать, что замена ремня ГРМ окончена.

Отличием замены на 16-ти клапаном двигателе является присутствие в конструкции двух распределительных валов. Поэтому технология замены будет несколько другой, а сам процесс более кропотливым и трудоемким.

Подведение итогов

Как следствие, процедура установки новой детали на седане Рено Логан довольно непростое занятие, которое предусматривает наличие определенных знаний и опыта при проведении ремонта на автомобилях. Однако, несмотря на ряд трудностей ременной элемент можно поменять самостоятельно. Необходимо помнить и о своевременности замены, так как в противном случае можно деформировать клапана.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
