Снятие и установка двигателя ВАЗ 2110

Лада 2112 Голубоглазая Блондинка › Бортжурнал › Снятие и установка двигателя ВАЗ 2110, 2111 и 2112

Потребуется: помощник, смотровая яма или эстакада, подъемное устройство (таль тельфер или лебедка грузоподъемностью не менее 200кг.), набор инструментов.
1. Снять капот. Пометить маркером положение четырех шайб, чтобы упростить его обратную установку.
2. Сбросить давление в топливной системе, включив стартер на10-15с. при отключенной фишке с проводами от бензонасоса (или сняв его предохранитель).
3. Снять аккумуляторную батарею.
4. Снять пластиковую накладку двигателя.
5. Снять корпус воздушного фильтра.
6. Отсоединить трос привода дроссельной заслонки от двигателя.
На двигателе ВАЗ 21124 (1,6л) поддеваем отверткой стопорную пружину и снимаем ее с сектора. Затем повернув сектор против часовой стрелки до упора, извлекаем наконечник троса из прорези сектора. Извлекаем трос вместе с резиновым держателем из кронштейна крепления оболочки троса (кронштейн выполнен заодно с впускным модулем).
На двигателе ВАЗ 2112 (1,5л) снимаем пластмассовый наконечник троса и отворачиваем гайку. Извлекаем трос из кронштейна.
7. Отсоединить колодку проводов от ДПДЗ.
8. Отсоединить колодку проводов от РХХ (см. 8.4.9, п. 2 и 3).
9. Отсоединить шланг ВУТ от впускного модуля/ресивера.
10. На двигателе ВАЗ 2112 (1,5i) отсоединить колодку с проводами от модуля зажигания. А на двигателе ВАЗ 21124 (1,6i) от четырех катушек зажигания.
11. Отсоединяем колодку с проводами от ДПРВ. Отсоединить колодку с проводами от ДПКВ.
12. Отсоединить колодку с проводами от клапана продувки адсорбера. Разъединить колодки с проводами от колодки форсунок.
13. На двигателе ВАЗ 2112 (1,5i) отсоединить колодку с проводами от датчика уровня масла в поддоне картера. Отсоединить колодку с проводами от датчика температуры охлаждающей жидкости.
14. Отсоединить колодку с проводами от датчика указателя температуры. Снять колодку проводов от датчика детонации, которых находится под впускноым модулем.
15. Отсоединить от двигателя провода с «массой» и наконечник провода отрицательного вывода аккумулятора. Снять колодку провода от датчика аварийного давления масла.
16. Отсоединить топливопроводы от двигателя (на двигателе ВАЗ 21124 сливной топливопровод отсутствует). Снять генератор.
17. Слить тосол. Слить масло из двигателя.
18. Слить масло с коробки передач.
19. Отсоединить шланги системы охлаждения двигателя от термостата. На двигателе ВАЗ 2112 (1,5i) снять приемную трубу, а на двигателе ВАЗ 21124 (1,6i) снять каталитический коллектор.
20. Снять коробку передач.
21. Стянуть подшипники ступиц передних колес болтами М16 с гайками и шайбами. Завернуть один из болтов крепления коробки передач (с надетой на него широкой шайбой) в верхнее резьбовое отверстие блока цилиндров с левой стороны. Привязываем к нему трос для подъема двигателя.
Другой конец троса привязываем к монтажной проушине, закрепленной на головке блока цилиндров, и подвешиваем двигатель на лебедке.
22. Снять нижнюю и верхнюю подушки двигателя.
23. Последнее крепление двигателя ВАЗ 2110 — правая подушка. Отвернуть верхнюю гайку правой подушки двигателя, а затем лебедкой поднимаем двигатель и извлекаем его из моторного отсека. Помощник должен следить за тем, чтобы мотор в процессе демонтажа ничего не повредил в моторном отсеке. Внимание: вес двигателя ВАЗ 2110 около 120кг. (+-10кг. в зависимости от модели).
Установка двигателя

Установка двигателя производится в обратном порядке. Затем залейте новое моторное масло в двигатель, масло в КПП и тосол в расширительный бачок.

Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)

Снятие и установка двигателя.

Завод-изготовитель рекомендует снимать силовой агрегат (двигатель со сцеплением и коробкой передач) вниз. Для этого необходим подъемник, чтобы повыше поднять переднюю часть автомобиля. В гаражных условиях проще снимать двигатель вверх, предварительно сняв коробку передач.

Процесс снятия и установки показан на примере двигателя мод. 2111. Двигатель мод. 21114 снимают аналогично. Процесс снятия двигателей 2112 и 21124 показан отдельно на примере двигателя мод. 2112 (см. «Снятие и установка двигателя»).

1. Снимите аккумуляторную батарею.

3. Снимите защиту картера двигателя, для чего отверните по два винта крепления защиты картера к грязезащитным щиткам с обеих сторон.

4. Отверните пять гаек переднего и два болта заднего крепления защиты картера к кузову, придерживая защиту рукой (желательно, чтобы это делал помощник).

5. Осторожно снимите защиту с автомобиля, отведя в стороны грязезащитные щитки.

6. Слейте масло из картера двигателя и охлаждающую жидкость из системы охлаждения.

7. Снимите воздушный фильтр со шлангом впускной трубы (см. «Снятие и установка воздушного фильтра»).

8. Отсоедините от двигателя приемную трубу с кронштейном и опустите немного вниз, чтобы ее фланец сошел со шпилек выпускного коллектора (см. «Замена приемной трубы глушителя»).

9. Поверните до упора сектор привода дроссельной заслонки и отсоедините от него тягу привода дроссельной заслонки.

10. Отверните два болта крепления кронштейна тяги привода дроссельной заслонки. Отведите кронштейн в сторону, не отсоединяя от него тяги, так, чтобы он не мешал снятию двигателя.

11. Отверните гайку крепления и снимите со шпильки наконечник «массового» провода двигателя.

12. Отверните две гайки крепления и снимите наконечники «массовых» проводов со шпилек крепления задней крышки головки блока.

13. На автомобилях с двигателями 21114 и 2111 (только с контроллером Bosch M 7.9.7) отсоедините от задней крышки головки блока цилиндров колодку жгута проводов от датчика фаз.

14. Отсоедините колодку с проводами от датчика температуры охлаждающей жидкости, отжав пластмассовый зажим.

15. Ослабьте затяжку хомутов и отсоедините отводящий шланг радиатора от термостата и подводящий шланг радиатора от патрубка рубашки охлаждения.

16. Отсоедините провод от датчика указателя температуры охлаждающей жидкости.

17. Ослабьте затяжку хомута и отсоедините подводящий шланг отопителя от патрубка рубашки водяного охлаждения.

18. Отсоедините колодку 1 с проводами от датчика 2 детонации или снимите датчик. Чтобы снять датчик, отверните гайку его крепления и снимите датчик со шпильки, оставив его на жгуте проводов.

19. Отсоедините колодку с проводами от низковольтной клеммы модуля зажигания, отжав пластмассовую защелку.

20. Отсоедините колодку с проводами от клеммы «D» генератора. Сдвинув резиновый чехол, отверните гайку и отсоедините провода от контактного болта (клеммы «B+») генератора.

21. Отсоедините колодку с проводами от адсорбера, отжав пластмассовую защелку.

22. Отсоедините провод от датчика контрольной лампы недостаточного давления масла.

23. Ослабьте затяжку хомута и отсоедините шланг вакуумного усилителя от штуцера ресивера.

24. Отсоедините вакуумный шланг электропневматического клапана от штуцера ресивера.

25. Отожмите пластмассовую защелку и отсоедините колодку с проводами от регулятора холостого хода, установленного на дроссельном патрубке.

26. Ослабив затяжку хомута, отсоедините шланг продувки адсорбера от штуцера дроссельного патрубка.

27. Отсоедините колодку с проводами от датчика положения дроссельной заслонки, отжав пластмассовую защелку.

28. Отверните гайки крепления, удерживая вторым ключом шланги от перекручивания, и отсоедините шланги подачи 1 и слива 2 топлива от топливных трубок (шланг подачи топлива помечен краской). Обратите внимание на следующее.

29. . на топливных трубках установлены уплотнительные кольца. После отсоединения каждого шланга снимите уплотнительное кольцо с трубки (рекомендуем заменить кольца независимо от их состояния).

30. Отсоедините отводящий шланг отопителя от подводящей трубы водяного насоса.

31. Разъедините колодку жгута форсунок, отжав пластмассовую защелку.

32. Расстегните или разрежьте хомут крепления жгута проводов к подводящей трубе водяного насоса.

33. Снизу автомобиля отсоедините колодку с проводами от датчика 1 уровня масла в картере двигателя (рядом с масляным фильтром 2).

34. Отсоедините колодку с проводами от датчика положения коленчатого вала.

35. Отсоедините от передней крышки ремня привода распределительного вала два держателя с проводами, отвернув два болта крепления крышки.

36. Вытащите жгут проводов из-под ресивера.

37. Вытащите жгут проводов из-под термостата. Еще раз проверьте, все ли провода и шланги отсоединены от двигателя.

38. Ослабьте затяжку болта хомута крепления адсорбера и, вынув из хомута, отложите адсорбер в сторону (не отсоединяя от него шлангов), чтобы он не мешал снятию двигателя.

39. Отверните гайку крепления картера коробки передач, под которой установлен рым. Снимите рым со шпильки.

40. Установите рым под верхний болт крепления модуля зажигания.

41. Вывесите двигатель, зацепив за два рыма трос и натянув его талью или краном.

42. Если нет тали или крана, сначала снимите бачок омывателя (см. «Бачок омывателя ветрового стекла»), затем.

43. . установите на передние крылья подходящую доску, подложив под ее концы мягкие прокладки, чтобы не испортить лакокрасочное покрытие.

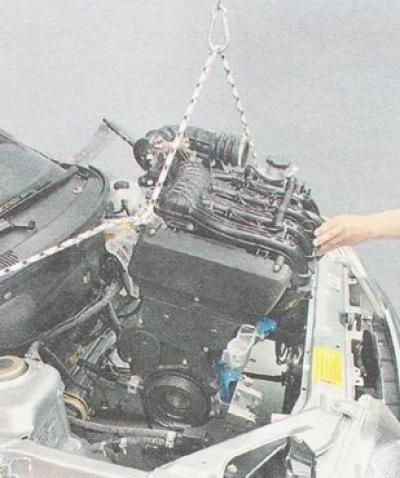

44. . и привяжите к ней двигатель за рымы с помощью тросов, канатов и т. п (они должны быть натянуты).

46. Отверните два болта крепления передней опоры подвески силового агрегата.

47. Выньте двигатель вверх и установите его на прочные опоры так, чтобы двигатель не опирался на маховик и шкив привода генератора.

48. Установите двигатель в порядке, обратном снятию. После установки залейте масло в картер двигателя и охлаждающую жидкость в систему охлаждения.

49. Отрегулируйте привод дроссельной заслонки и привод сцепления.

50. Пустите двигатель и проверьте, нет ли подтекания топлива, масла и охлаждающей жидкости. Проверьте давление масла. Послушайте двигатель, он должен работать ровно, без посторонних шумов и стуков. Проверьте работу контрольных ламп в комбинации приборов.

Справочное руководство по обслуживанию автомобилей ВАЗ, ЛАДА 110.

Регулировка зажигания 2110. Компрессия двигателя ваз 2112, иммобилизатор на ваз 2111. Клапанная крышка ваз 2112, прокладка блока цилиндров ваз видео. Стоимость генератора на ваз. замена предохранителей ваз 2112, конструкция маслоприёмника ваз 2112. рекомендуемые заводом масло в коробку ваз 2112. замена водяного насоса (помпы) ваз 2112. Замена маслосъемных колпачков ваз 2110.

Снятие и установка двигателя в сборе

Для выполнения работы потребуется:

— смотровая яма или эстакада;

— подъемное устройство (таль, тельфер или лебедка грузоподъемностью не менее 200 кг).

Если конструкция подъемного устройства не позволяет переместить поднятый двигатель за пределы автомобиля, можно откатить сам автомобиль. Для этого потребуются два болта (М16—М20) с шайбами и гайками. Ими нужно будет сжать подшипники ступиц передних колес.

1. Подготавливаем автомобиль к выполнению работы (см. 5, п. 1, 2б и 4).

2. Снимаем капот (см. 14.1.4, п. 1-5).

3. Сбрасываем давление в топливопроводе (см. 8.3.9).

4. Снимаем аккумуляторную батарею (см. 13.3.1).

5. Снимаем декоративную накладку двигателя (см. 8.1.4).

6. Снимаем корпус воздушного фильтра (см. 8.3.3).

7. Отсоединяем трос привода дроссельной заслонки от двигателя (см. 8.3.5, п. 3-7).

8. Отсоединяем колодку проводов от датчика положения дроссельной заслонки (см. 8.4.11, п. 2).

9. Отсоединяем колодку проводов от регулятора холостого хода (см. 8.4.9, п. 2 и 3).

10. Отсоединяем шланг вакуумного усилителя тормозов от впускного модуля/ресивера (см. 8.3.7, п. 8, с. 79/ 8.3.8, п. 5)

11. На двигателе 2112 (1,5i) отсоединяем колодку жгута проводов от модуля зажигания (см. 8.4.7, п. 4).

На двигателе 21124 (1,6i) отсоединяем колодки проводов от четырех катушек зажигания (8.4.4, п. 3 и 4).

12. Отсоединяем колодку проводов от датчика положения распределительного вала (см. 8.4.12, п. 2).

13. Отсоединяем колодку проводов от датчика положения коленчатого вала (см. 8.4.11, п. 2).

14. Отсоединяем колодку проводов от клапана продувки адсорбера (см. 8.4.10, п. 2).

15. Разъединяем колодки жгута проводов форсунок (см. 8.3.13, п. 8).

16. На двигателе 2112 (1,5i) отсоединяем колодку провода от датчика уровня масла в поддоне картера.

17. Отсоединяем колодки проводов от датчиков температуры охлаждающей жидкости системы управления двигателем (см. 8.4.17) и указателя температуры (см. 13.7.4).

18. Отсоединяем колодку проводов от датчика детонации (см. 8.4.14).

19. Отсоединяем от двигателя наконечники проводов «массы» и наконечник провода отрицательного вывода аккумулятора (см. 8.1.22, п. 9).

20. Отсоединяем колодку провода от датчика аварийного давления масла (см. 13.7.5, п. 2).

21. Отсоединяем топливопроводы от двигателя (см. 8.3.12, п. 6, с. 83, на двигателе 21124 сливной топливопровод отсутствует).

22. Снимаем генератор (см. 13.1.4).

23. Сливаем жидкость из системы охлаждения двигателя (см. 8.2.2, п. 3-6).

24. Сливаем масло из двигателя (см. 8.1.2, п. 2-6) и коробки передач (см. 9.2.3, п. 2-5).

25. Отсоединяем шланги системы охлаждения двигателя от патрубков термостата.

26. На двигателе 2112 (1,5i) снимаем приемную трубу (см. 8.5.8).

На двигателе 21124 (1,6i) снимаем каталитический коллектор (см. 8.5.9).

27. Снимаем коробку передач (см. 9.2.9).

28. Болтами М16 с гайками и шайбами стягиваем подшипники ступиц передних колес.

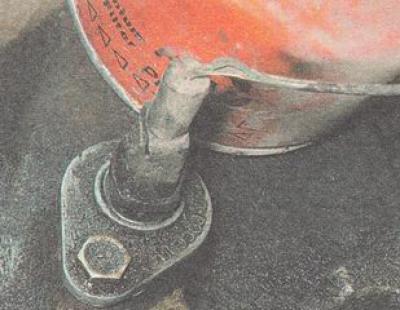

29. Заворачиваем один из болтов крепления коробки передач (с надетой на него широкой шайбой) в верхнее резьбовое отверстие блока цилиндров с левой стороны. Привязываем к нему трос для подъема двигателя.

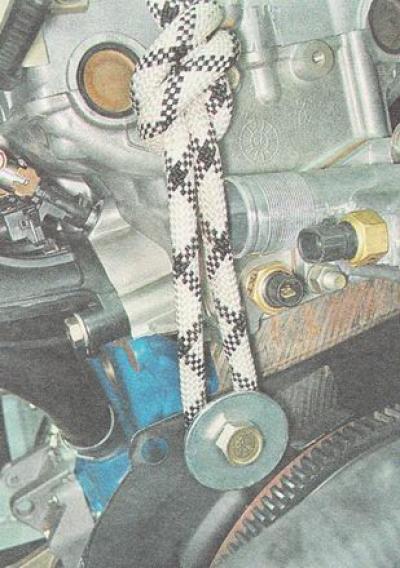

Другой конец троса привязываем к монтажной проушине, закрепленной на головке блока цилиндров, и подвешиваем двигатель на лебедке.

30. Снимаем обе штанги крепления силового агрегата (см. 8.1.32.3, с. 60 и 8.1.32.4).

31. Отворачиваем верхнюю гайку болта подушки правой опоры силового агрегата (см. 8.1.32.2).

Предупреждение!

Выполнять следующую операцию необходимо с помощником, который должен будет контролировать положение двигателя в процессе подъема и следить за тем, чтобы ничего не повредить в моторном отсеке.

32. Лебедкой поднимаем двигатель и извлекаем его из моторного отсека.

Снятие и установка двигателя в сборе

Примечание. Для снятия двигателя с автомобиля необходимо подъемное устройство грузоподъемностью не менее 200 кг. Если такого устройства нет, то двигатель можно частично разобрать в моторном отсеке, оставив только блок цилиндров в сборе с шатунно-поршневой группой, маховиком и сцеплением. Частично разобранный двигатель можно будет извлечь на руках вместе с помощниками либо при помощи блока.

Необходимость в снятии частично разобранного двигателя может возникнуть, когда в процессе ремонта двигателя, установленного в моторном отсеке, возникнет необходимость расточки блока цилиндров.

Для выполнения работы вам потребуется:

• помощник;
• смотровая яма или эстакада;
• подъемное устройство (таль, тельфер или лебедка грузоподъемностью не менее 200 кг).

Примечание. Если конструкция подъемного устройства не позволяет переместить поднятый двигатель за пределы автомобиля, можно откатить сам автомобиль. Для этого потребуются два болта (М16-М20) с шайбами и гайками. Ими нужно будет сжать подшипники ступиц передних колес.

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. п. 1, 26 и 4 «Подготовка автомобиля к ТО и ремонту»).

3. Сбрасываем давление в топливопроводе (см. «Топливопровод — сброс давления»).

7. Отсоединяем трос привода дроссельной заслонки от двигателя (см. п. 3-7 «Дроссельная заслонка — замена троса привода»).

8. Отсоединяем разъем проводов от датчика положения дроссельной заслонки (см. «Датчик положения дроссельной заслонки (ДПДЗ) — проверка и замена»).

9. Отсоединяем разъем проводов от регулятора холостого хода (см. п. 2 и 3 «Регулятор холостого хода (РХХ) — проверка и замена»).

11. На двигателе ВАЗ 2112 (l,5i) отсоединяем разъем жгута проводов от модуля зажигания (см. п. 4 «Модуль зажигания ВАЗ 2112 (1,5i) — проверка»).

На двигателе ВАЗ 21124 (l,6i) отсоединяем разъемы проводов от четырех катушек зажигания (см. п. 3 и 4 «Катушки зажигания ВАЗ 21124 (1,6i) — проверка и замена»).

12. Отсоединяем разъем проводов от датчика положения распределительного вала (см. п. 2 «Датчик положения распредвала (ДПРВ) — замена»).

13. Отсоединяем разъем проводов от датчика положения коленчатого вала (см. п. 2 «Датчик положения коленвала (ДПКВ) — замена»).

14. Отсоединяем разъем проводов от клапана продувки адсорбера (см. п. 2 «Клапан продувки адсорбера — проверка и замена»).

16. На двигателе ВАЗ 2112 (l,5i) отсоединяем разъем провода от датчика уровня масла в поддоне картера.

17. Отсоединяем разъемы проводов от датчиков температуры охлаждающей жидкости системы управления двигателем и указателя температуры.

18. Отсоединяем разъем проводов от датчика детонации.

19. Отсоединяем от двигателя наконечники проводов «массы» и наконечник провода отрицательного вывода аккумулятора (см. п. 9 «Головка блока цилиндров — снятие и установка»).

20. Отсоединяем разъем провода от датчика аварийного давления масла (см. п. 2 «Датчик аварийного давления масла в двигателе — замена»).

21. Отсоединяем топливопроводы от двигателя (см. п. 6 «Топливная рампа ВАЗ 21124 (1,6i) — замена» , на двигателе ВАЗ 21124 сливной топливопровод отсутствует).

23. Сливаем жидкость из системы охлаждения двигателя (см. п. 3-6 «Замена охлаждающей жидкости»).

24. Сливаем масло из двигателя (см. п. 2-6 «Замена масла и масляного фильтра») и коробки передач (см. п. 2-5 «Коробка передач — замена масла»).

25. Отсоединяем шланги системы охлаждения двигателя от патрубков термостата

26. На двигателе ВАЗ 2112 (1,5i) снимаем приемную трубу (см. «Приемная труба двигателя — снятие и установка»).

На двигателе ВАЗ 21124 (l,6i) снимаем каталитический коллектор (см. «Катализатор коллектора — снятие, установка, замена»).

28. Болтами М16 с гайками и шайбами стягиваем подшипники ступиц передних колес.

29. Заворачиваем один из болтов крепления коробки передач (с надетой на него широкой шайбой) в верхнее резьбовое отверстие блока цилиндров с левой стороны. Привязываем к нему трос для подъема двигателя.

Другой конец троса привязываем к монтажной проушине, закрепленной на головке блока цилиндров, и подвешиваем двигатель на лебедке.

30. Снимаем обе штанги крепления силового агрегата.

31. Отворачиваем верхнюю гайку болта подушки правой опоры силового агрегата (см. «Опоры и штанги силового агрегата — снятие и установка»).

Предупреждение. Выполнять следующую операцию необходимо с помощником, который должен будет контролировать положение двигателя в процессе подъема и следить за тем, чтобы ничего не повредить в моторном отсеке.

32. Лебедкой поднимаем двигатель и извлекаем его из моторного отсека.

Установка

Устанавливаем на автомобиль двигатель и все снятые детали в последовательности, обратной снятию.

Установка и снятие двигателя Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Отсоединяем провода от аккумуляторной батареи и снимаем капот.
Сливаем масло и тосол.
Снимаем коробку, сцепление и приемную трубу.
Перед тем как отсоединить шланги подвода и слива топлива, необходимо постепенно стравить давление в топливной системе ваз 2110).
Отсоедините трос привода дроссельной заслонки от двигателя.
Извлекаем корпус воздушного фильтра с датчиком расхода воздуха. Отсоединяем шланги вакуумного усилителя тормозов и электропневмоклапана отопителя от ресивера или впускного коллектора ваз 2112
Затем отсоединяем шланги системы охлаждения от выпускного патрубка головки цилиндров и от подводящей трубы насоса.
Отсоединяем провода от генератора и снимаем ремень привода генератора.
На двигателях ВАЗ 2110 отсоединяем:
шланг продувки адсорбера от дроссельного узла
провода от головки блока цилиндров
разъемы жгута проводов от регулятора холостого хода, топливной рампы, зажигания, датчиков детонации, давления и уровня масла, температуры охлаждающей жидкости, положения коленвала и дроссельной заслонки.
На двигателе ВАЗ-2110 отсоединяем разъемы моторного жгута проводов: от карбюратора, датчиков давления и уровня масла, температуры охлаждающей жидкости, датчика-распределителя зажигания. Снимаем провод с катушки зажигания ваз 2111.
Отводим моторный жгут проводов в сторону.
Закрепляем тросы поъемника за рымы двигателя.

Отсоединяем правую опору силового агрегата и вытаскиваем из моторного отсека двигатель ВАЗ 2111 (ВАЗ 2110).

Перед тем как снять двигатель необходимо отсоединить заднюю, переднюю и правую опору двигателя ВАЗ 2112.

Закрепляем тросы поъемника за рымы двигателя.

Как снять и установить двигатель модели ВАЗ 2111, 2112 на автомобиль ВАЗ 2110

Искать и найти другие вопросы в разделе: Двигатели автомобиля ВАЗ 2110 >>>

Завод-изготовитель рекомендует снимать силовой агрегат (двигатель со сцеплением и коробкой передач) вниз. Для этого необходим подъемник, чтобы повыше поднять переднюю часть автомобиля. В гаражных условиях проще снимать двигатель вверх, предварительно сняв коробку передач.

Процесс снятия и установки показан на примере двигателя мод. 2111. Двигатель мод. 21114 снимают аналогично.

1.Снимите аккумуляторную батарею.

3.Снимите защиту картера двигателя, для этого отверните по два винта крепления защиты картера к грязезащитным щиткам с обеих сторон,

4.Отверните пять гаек переднего и два Болта заднего крепления защиты картера к кузову, придерживая защиту рукой (желательно, чтобы это делал помощник).

5.Осторожно снимите защиту с автомобиля, отведя в стороны грязезащитные щитки.

6.Слейте масло из картера двигателя и охлаждающую жидкость из системы охлаждения.

7.Снимите воздушный фильтр со шлангом впускной трубы

8.Отсоедините от двигателя приемную трубу с кронштейном и опустите немного вниз, чтобы ее фланец сошел со шпилек вы пускного коллектора.

9. Поверните до упора сектор привода дроссельной заслонки и отсоедините от него тягу привода дроссельной заслонки.

10. Отверните два болта крепления кронштейна тяги привода дроссельной заслонки. Отведите кронштейн в сторону, не отсоединяя от него тяги, так, чтобы он не мешал снятию двигателя.

11. Отверните гайку крепления и снимите со шпильки наконечник «массового» провода двигателя.

12.Отверните две гайки крепления и снимите наконечники «массовых» проводов со шпилек крепления задней крышки головки блока.

13.На автомобилях с двигателями 21114 и 2111 (только с контроллером Bosch M 7.9.7) отсоедините от задней крышки головки блока цилиндров колодку жгута проводов от датчика фазы.

14.Отсоедините колодку с проводами от датчика температуры охлаждающей жидкости, отжав пластмассовый зажим.

15.Ослабьте затяжку хомутов и отсоедините отводящий шланг радиатора от термостата и подводящий шланг радиатора от патрубка рубашки охлаждения.

16.Отсоедините провод от датчика указателя температуры охлаждающей жидкости.

17. Ослабьте затяжку хомута и отсоедините подводящий шланг отопителя от патрубка рубашки водяного охлаждения.

18.Отсоедините колодку 1 с проводами от датчика 2 детонации или снимите датчик. Для того чтобы снять датчик, отверните гайку его крепления и снимите датчик со шпильки, оставив его на жгуте проводов.

Примечание: На части автомобилей датчик детонации может быть закреплен болтом. В этом случае для снятия датчика выверните болт и снимите его вместе с датчиком.

19.Отсоедините колодку с проводами от низковольтной клеммы модуля зажигания, отжав пластмассовую защелку.

20.Отсоедините колодку с проводами от клеммы «D» генератора. Сдвинув резиновый чехол, отверните гайку и отсоедините провода от контактного болта (клеммы «В+») генератора.

21.Отсоедините колодку с проводами от адсорбера, отжав пластмассовую защелку.

22.Отсоедините провод от датчика контрольной лампы недостаточного давления масла.

23.Ослабьте затяжку хомута и отсоедините шланг вакуумного усилителя от штуцера ресивера.

24.Отсоедините вакуумный шланг электропневматического клапана от штуцера ресивера.

25. Отожмите пластмассовую защелку и отсоедините колодку с проводами от регулятора холостого хода, установленного на дроссельном патрубке.

26.Ослабив затяжку хомута, отсоедините шланг продувки адсорбера от штуцера дроссельного патрубка.

Если вам понравилось?! Поделитесь с другом и подругой или плюсик от души. Человеческое вам спасибо, друзья.
(Соц. сети подключены в августе 2013 г.)

Ваши отзывы, комментарии, вопросы и ответы на LADA-10.ru

В обсуждении о причинах неисправности и других проблемах участвуют все желающие.
Если знаете, что ответить, пишите и тем самым поможете другим владельцам ВАЗ 2110 в поиске истины.

Комментарии на сайте LADA-10.ru запущены 11 января 2012 года

Как снять двигатель на ВАЗ 2110 (видео)

Сегодня мы поговорим о том, как можно своими силами снять с автомобиля ВАЗ 2110 двигатель. Процедура далеко не из простых, но порой без нее не удается восстановить работоспособность машины.

Предстоящий фронт работ

Снимать движок приходится по разным причинам:

• Появляется желание или возможность установить новый, более мощный мотор в рамках тюнинга;
• Требуется капитальное вмешательство в силовой агрегат;
• Выполняется замена вышедшего из строя двигателя и пр.

Стуки в двигателе

Не редко даже обычные начавшиеся стуки в моторе становятся причиной его полного выхода из строя. Потому будьте внимательны, если вдруг из-под капота начнут доноситься посторонние постукивания.

Стук в движке практически всегда указывает на серьезные неполадки, потому добираться до автосервиса своих ходом не рекомендуется. Вызывайте эвакуатор или цепляйтесь за кого-нибудь тросом, чтобы добраться до СТО или гаража для определения причин звуков.

Стук может быть вызван различными компонентами 8 клапанного и 16 клапанного моторов, устанавливаемых на ВАЗ 2110.

Источник стуков

Что нужно знать

Это опасный вид стука. Требуется незамедлительно остановить мотор и до СТО или гаража добираться на буксире. Стук имеет низкий тон, доносится от нижней части картера. При повышении нагрузки или увеличении оборотов шум усиливается, не редко стук сопровождается падением уровня давления масла

Не менее опасный вид стука. Необходимо быстро остановиться. Добираться до гаража или автосервиса только на буксире. Такой звук звонкий, металлический, тон средний, ритмичный. При повышении нагрузок на мотор стук усиливается, но полностью исчезает при отключении свечей зажигания

Менее опасный вариант стука, при котором можно добраться до сервиса своим ходом, но при минимальной нагрузке мотора. Звук ритмичный, высокоточный, имеет сильный металлический оттенок. Доносится от мотора при любом режиме работы, а при повышении нагрузок усиливается. Отключив свечи зажигания, звук пропадает полностью

Изношенные поршни и цилиндры

Стук не представляет опасности для мотора. При несильной нагрузке двигателя можно добраться до сервиса или гаража своим ходом. Звук похож на звон посуды из глины, особенно сильно слышен на холодном двигателе. При нагреве мотора звук пропадает

Не опасный вид стука в двигателе, позволяющий своим ходом добраться до гаража или автосервиса. На фоне глухого шума доносится металлический стук, который лучше всего слышен при средних и малых оборотах коленвала со стороны ГБЦ над клапанами. Подобный стук происходит по причине поломки гидрокомпенсаторов, которые следует заменить для устранения проблемы

Потенциально опасные для двигателя, если их игнорировать и ничего не делать. Порой приводят к необходимости капитального ремонта мотора или его замене. Если не затягивать с ремонтом, устранить стук можно простой заменой датчика детонации. Не перегружая двигатель, можно добраться до гаража или СТО своим ходом. Звук получается звонким, металлическим, доносится от двигателя преимущественно при наборе скорости. Причиной возникновения стуков является неисправность датчика детонации, низкосортное топливо и перегрузка мотора за счет раннего включения повышенной передачи. Нужно заменить датчик и залить в топливо присадки для удаления нагара внутри камеры сгорания и на клапанах

Любой стук не сулит ничего хорошего, даже если это звук от клапанов или изношенных поршней. Не затягивайте с устранением причин появления шума, иначе затем ремонт обойдется значительно дороже.

Демонтаж двигателя

Чтобы выполнить ремонт, доработку, в некоторых случаях также придется снимать мотор. Что уж говорить о необходимости или желании поменять силовой агрегат на новый. Здесь никак этого мероприятия не избежать.

Для снятия движка вам потребуется:

• Яма или эстакада;
• Помощник;
• Набор всевозможных инструментов;
• Подъемный механизм — лебедка или таль тельфер.

Выбирая подъемное устройство, обратите внимание на его грузоподъемность. В случае со снятием движка с ВАЗ 2110, этот показатель должен быть минимум 200 килограммов.

Подготовив все необходимое, можно начинать демонтаж двигателя.

1. Снимите капот. Обязательно с помощью маркера сделайте пометки о расположении четырех шайб. Так обратно собрать капот будет значительно легче.
2. Сбросьте давление в топливной системе. Для этого включается стартер на 15 секунд при выключенной фишке с проводкой от бензонасоса. Либо просто снимите предохранитель топливной помпы.
3. Снимите аккумуляторную батарею.

Демонтаж АКБ

1. Демонтируйте пластиковую накладку с мотора.
2. Уберите в сторону корпус воздушного фильтра.
3. Отключите трос привода дроссельной заслонки от мотора.
4. Отсоедините колодку с проводами от датчика положения дроссельной заслонки.
5. Отключите колодку проводков от регулятора холостого хода.
6. Отсоедините шланг вакуумного усилителя тормозов от впускного ресивера.
7. Отключите колодку проводов от модуля зажигания.
8. Отключите колодку от датчика положения распределительного и коленчатого вала.
9. Далее обязательно отсоедините проводку от клапана продувки адсорбера. Рассоедините колодку с проводкой и колодку форсунок между собой.
10. На двигателе объемом 1,5 литра отключается колодка проводки от датчика уровня масла, расположенного в поддоне масляного картера. Также отключается проводка от датчика температуры жидкости охлаждения.
11. Отключите проводку датчика показателя температуры и провода датчика детонации. Последние располагаются на впускном модуле.
12. С двигателя снимается провода массы и наконечник провода минусового вывода аккумуляторной батареи.
13. Снимите колодку с проводами от датчика аварийного давления масла.
14. Теперь отсоединяются топливопроводы от силового агрегата.
15. Не забудьте демонтировать генератор.
16. Слейте охлаждающую жидкость из системы.
17. Удалите из системы масло двигателя.
18. Слейте все масло, которое имеется в коробке передач.
19. Отключите шланги системы охлаждения, идущие от термостата.
20. На двигателях объемом 1,5 литра (инжекторы) демонтируйте приемную трубу, а на инжекторном моторе 1,6 литра снимите каталитический коллектор.

Снимаем коллекторы

1. Полностью демонтируйте коробку переключения передач.
2. Снимите подшипник ступицы на передних колесах вместе с болтами, гайками и шайбами.
3. Один болт фиксации коробкой передач следует закрутить в верхнее резьбовое отверстие БЦ слева вместе с широкой шайбой.
4. К болту привязывается трос от выбранного вами подъемного механизма.
5. Второй трос подъемника соединяется с двигателем через монтажную проушину. Она расположена на ГБЦ.
6. Двигатель аккуратно поднимите, зафиксируйте в подвешенном состоянии.
7. Снимите верхние и нижние подушки мотора.
8. Правая подушка останется последним креплением вашего мотора. Открутите верхнюю гайку и поднимите механизмом двигатель, полностью достав его из подкапотного пространства.
9. Извлекайте аккуратно, чтобы двигатель попутно ничего не задел и не повредил. Не забывайте, мотор на ВАЗ 2110 весит около 120 килограммов, а некоторые версии более 130 килограммов.

Тянем-потянем

Заранее убедитесь, что лебедка способна выдержать большой вес, выполнив пробный подъем какого-то тяжелого предмета. Иначе подъемник может подвести в самый неподходящий момент.

Устанавливая отремонтированный или новый мотор, действуйте в обратной последовательности демонтажа. Залейте новое масло в мотор, коробку, и не забудьте про охлаждающую жидкость.

Меняя мотор на новый, следует понимать, что сейчас движки от «десятки» стоят от 60 до 100 тысяч рублей.
